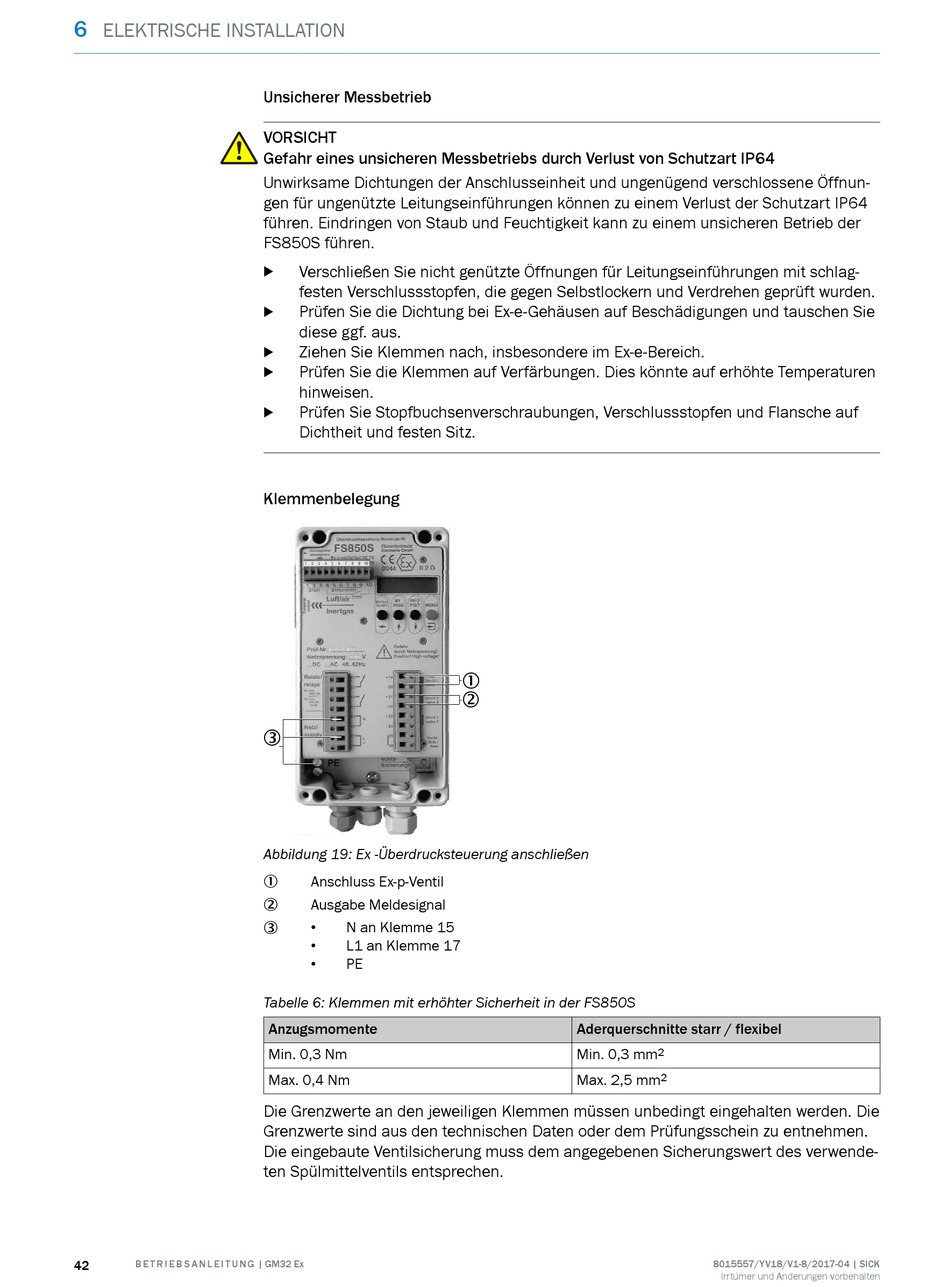

ELEKTRISCHE INSTALLATION
42 B E T R I E B S A N L E I T U N G | GM32 Ex
Unsicherer Messbetrieb
VORSICHT
Gefahr eines unsicheren Messbetriebs durch Verlust von Schutzart IP64
Unwirksame Dichtungen der Anschlusseinheit und ungenügend verschlossene Öffnun‐
gen für ungenützte Leitungseinführungen können zu einem Verlust der Schutzart IP64
führen. Eindringen von Staub und Feuchtigkeit kann zu einem unsicheren Betrieb der
FS850S führen.
Verschließen Sie nicht genützte Öffnungen für Leitungseinführungen mit schlag‐
b
festen Verschlussstopfen, die gegen Selbstlockern und Verdrehen geprüft wurden.
Prüfen Sie die Dichtung bei Ex-e-Gehäusen auf Beschädigungen und tauschen Sie
b
diese ggf. aus.
Ziehen Sie Klemmen nach, insbesondere im Ex-e-Bereich.
b
Prüfen Sie die Klemmen auf Verfärbungen. Dies könnte auf erhöhte Temperaturen
b
hinweisen.
Prüfen Sie Stopfbuchsenverschraubungen, Verschlussstopfen und Flansche auf
b
Dichtheit und festen Sitz.
Klemmenbelegung
3
Abbildung 19: Ex -Überdrucksteuerung anschließen
Anschluss Ex-p-Ventil
1
Ausgabe Meldesignal
2
• N an Klemme 15
3
• L1 an Klemme 17
• PE
Tabelle 6: Klemmen mit erhöhter Sicherheit in der FS850S
Anzugsmomente
Min. 0,3 Nm
Max. 0,4 Nm
Die Grenzwerte an den jeweiligen Klemmen müssen unbedingt eingehalten werden. Die
Grenzwerte sind aus den technischen Daten oder dem Prüfungsschein zu entnehmen.
Die eingebaute Ventilsicherung muss dem angegebenen Sicherungswert des verwende‐
ten Spülmittelventils entsprechen.
1
2
Aderquerschnitte starr / flexibel
Min. 0,3 mm
Max. 2,5 mm
2
2
