7
INBETRIEBNAHME
7.8
Messlanze im Gaskanal montieren
7.9
SE-Einheit am Geräteflansch montieren
50
B E T R I E B S A N L E I T U N G | GM32 Ex
GEFAHR
Verletzungsgefahr durch Herunterfallen des Geräts
Gewicht und Größe erschweren die Handhabung der SE-Einheit mit montierter Mess‐
lanze. Dadurch erhöht sich die Gefahr, dass das Messgerät durch Herunterfallen
beschädigt wird.
Montieren Sie die SE-Einheit und die Messlanze einzeln.
b
Bei Bedarf Montagearbeiten an Teilen des Geräts zu zweit durchführen.
b
1
Die Messlanze mit Spülluftvorsatz bzw. Flanschvorsatz (ohne SE-Einheit) in den
kanalseitigen „Flansch mit Rohr" einsetzen.
2
Die Messlanze mit Spülluftvorsatz bzw. Flanschvorsatz am „Flansch mit Rohr"
festschrauben (Dichtung und 4 Schrauben).
1 2
5
6

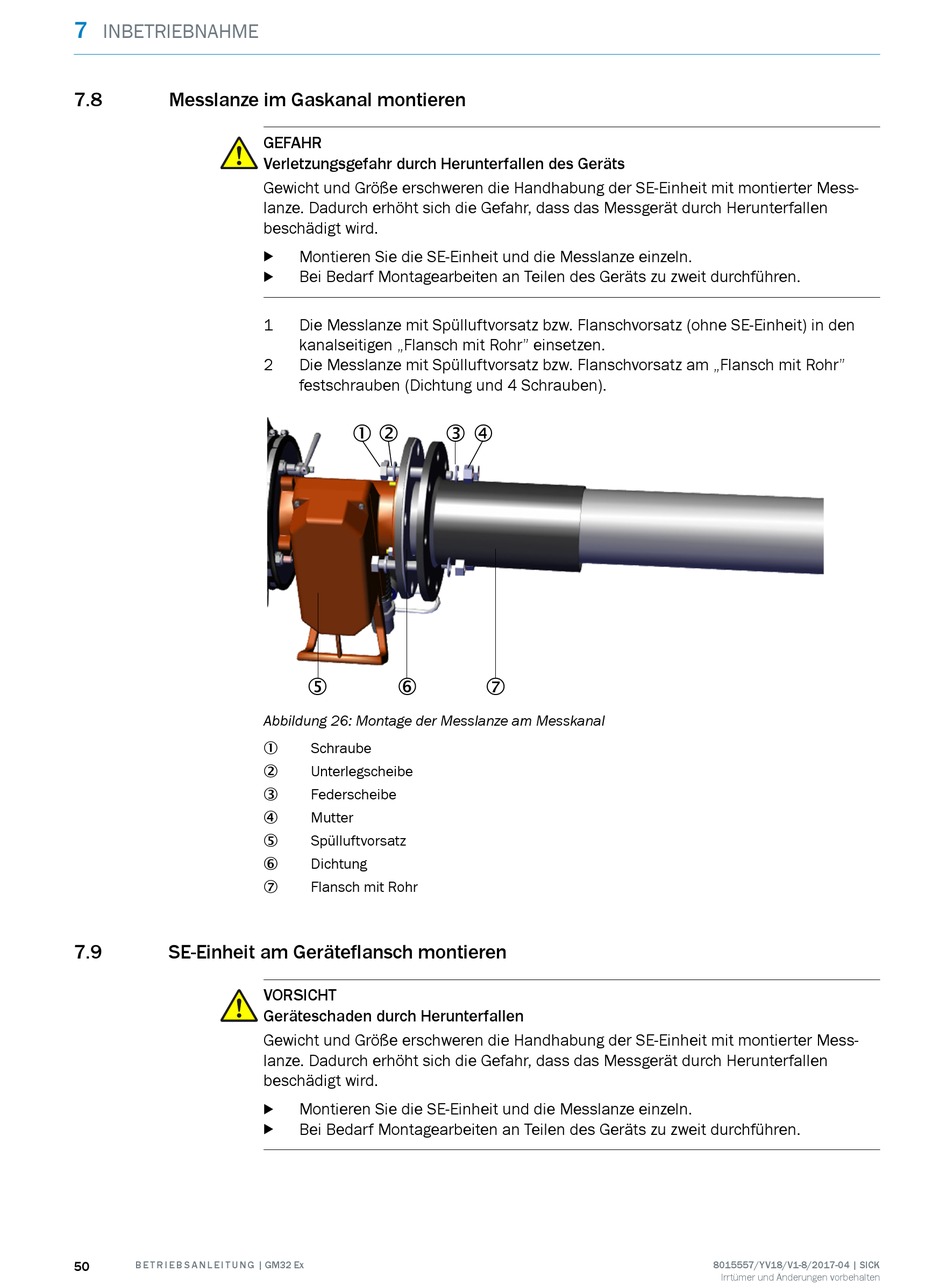

Abbildung 26: Montage der Messlanze am Messkanal
Schraube
1
Unterlegscheibe
2
Federscheibe
3
Mutter
4
Spülluftvorsatz
5
Dichtung
6
Flansch mit Rohr
7
VORSICHT
Geräteschaden durch Herunterfallen
Gewicht und Größe erschweren die Handhabung der SE-Einheit mit montierter Mess‐
lanze. Dadurch erhöht sich die Gefahr, dass das Messgerät durch Herunterfallen
beschädigt wird.
Montieren Sie die SE-Einheit und die Messlanze einzeln.
b
Bei Bedarf Montagearbeiten an Teilen des Geräts zu zweit durchführen.
b
3 4
7
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
