Maßzeichnungen Montageflansch Dn125; Maßzeichnung Wetterschutzhaube Se-Einheit; Technische Daten Überdruckkapselungssystem; Technische Daten Zündschutzgas - SICK GM32 Ex Betriebsanleitung

12.9 Maßzeichnungen Montageflansch DN125
12.10 Maßzeichnung Wetterschutzhaube SE-Einheit
12.11 Technische Daten Überdruckkapselungssystem
12.11.1 Technische Daten Zündschutzgas
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
3
8
14
240 / 500 / 1.000

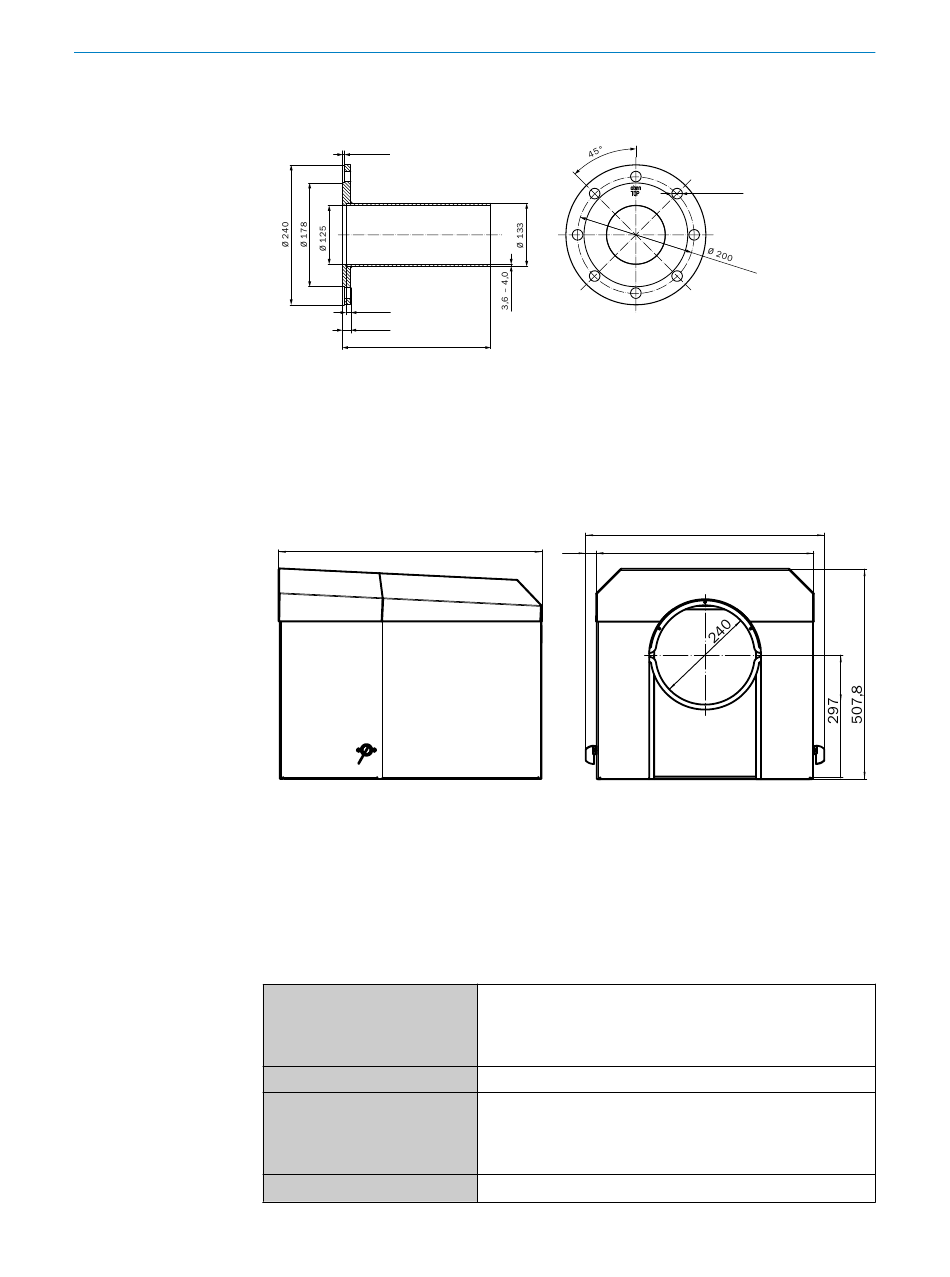

Abbildung 45: Montageflansch DN125 (alle Angaben in mm)
Wetterschutzhaube für Sende-Empfangseinheit
636,4
Abbildung 46: Wetterschutzhaube für Sende-Empfangseinheit (alle Angaben in mm)
Zündschutzgas
Tabelle 20: Technische Daten Zündschutzgas
Zündschutzgas
Anschlüsse
• Eintritt
• Austritt
25,2
Druckluft der Klasse 533 nach ISO 8573-1
Feststoffe 40 µm (Klasse 1)
Drucktaupunkt ≤ 20 °C (Klasse 3)
Ölqualität ≤ 0,01 mg/m3 (Klasse 1)
• Gewinde G 3/8"
oder
• Schlauchanschluss für 8 mm Durchmesser
Gewinde G 1"
B E T R I E B S A N L E I T U N G | GM32 Ex
TECHNISCHE DATEN
Ø 18
576,3
525,8
12
93
