1
2
Befestigungsring
1
Verschlussbolzen
2
Montageplatte
3

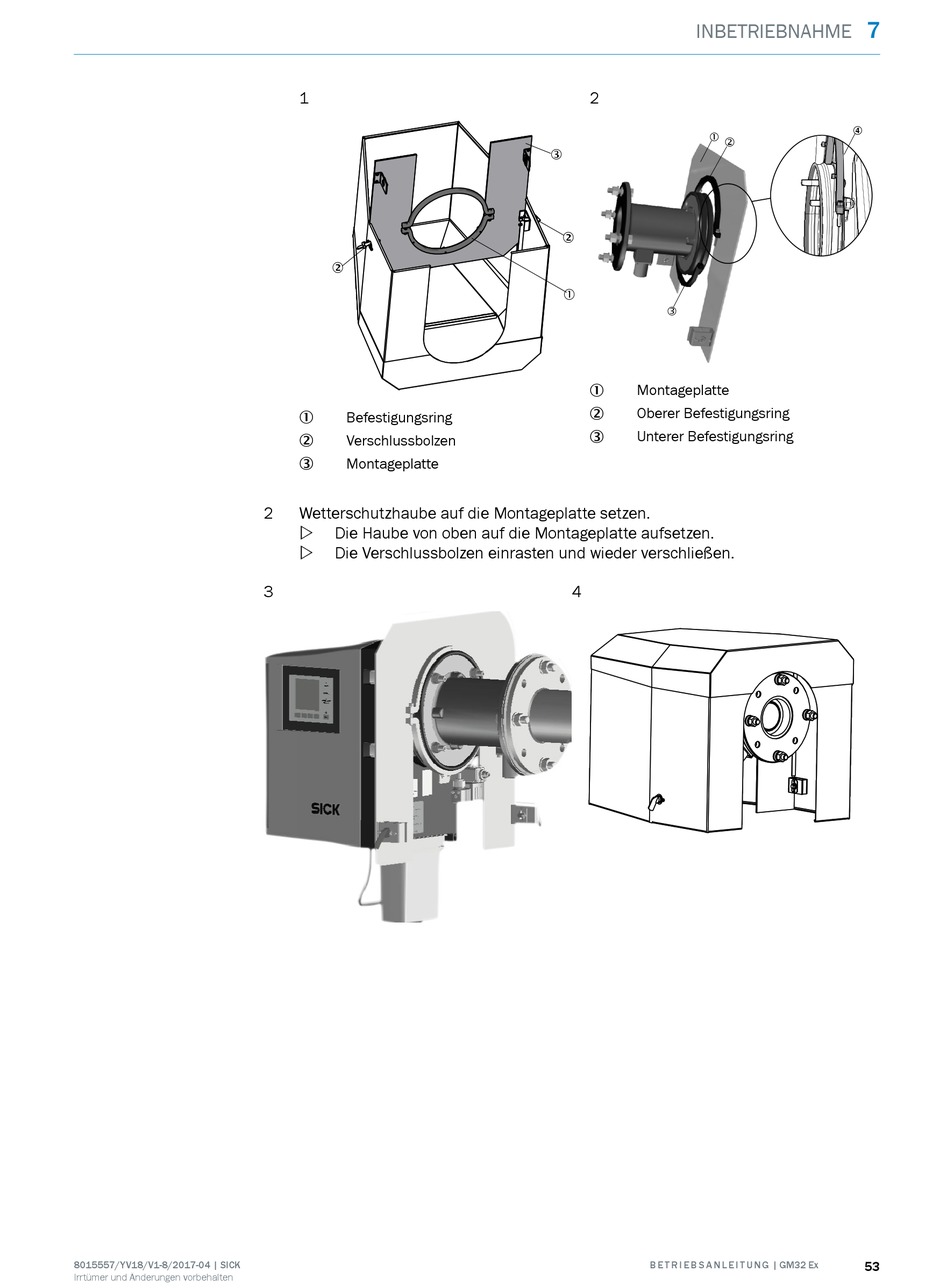

2 Wetterschutzhaube auf die Montageplatte setzen.
w
Die Haube von oben auf die Montageplatte aufsetzen.
w
Die Verschlussbolzen einrasten und wieder verschließen.
3
INBETRIEBNAHME
2
1
2
3
2
1
3
Montageplatte
1
Oberer Befestigungsring
2
Unterer Befestigungsring
3
4
B E T R I E B S A N L E I T U N G | GM32 Ex
7
4
