7.5 Geräteflansch an die Messlanze montieren
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
Schritt Vorgehen
9 SE-Einheit am Geräteflansch montieren.
10 Optische Feinausrichtung der SE-Einheit
durchführen.
11 Wetterschutzhaube (Option) anbauen.
HINWEIS
Die Montage wird erleichtert, wenn vorher die SE-Einheit vom Geräteflansch abgenom‐
men wird, siehe „SE-Einheit aufschwenken und abnehmen", Seite
1

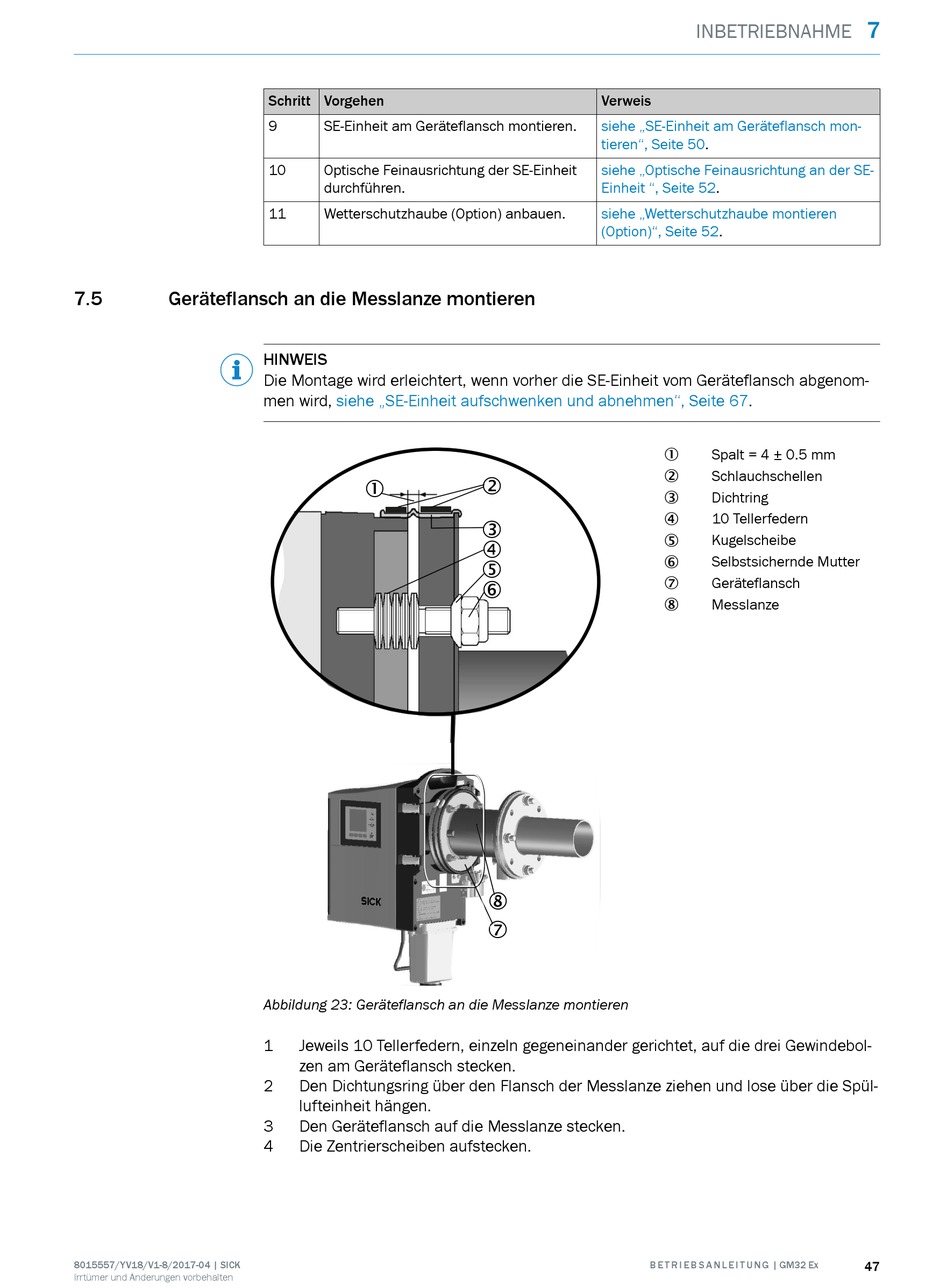

Abbildung 23: Geräteflansch an die Messlanze montieren
1 Jeweils 10 Tellerfedern, einzeln gegeneinander gerichtet, auf die drei Gewindebol‐
zen am Geräteflansch stecken.
2 Den Dichtungsring über den Flansch der Messlanze ziehen und lose über die Spül‐
lufteinheit hängen.
3 Den Geräteflansch auf die Messlanze stecken.
4 Die Zentrierscheiben aufstecken.
Verweis
siehe „SE-Einheit am Geräteflansch mon‐
tieren", Seite
siehe „Optische Feinausrichtung an der SE-
Einheit ", Seite
siehe „Wetterschutzhaube montieren
(Option)", Seite
2
3
4
5
6
8
7
B E T R I E B S A N L E I T U N G | GM32 Ex
INBETRIEBNAHME
50.
52.
52.
67.
Spalt = 4 ± 0.5 mm
1
Schlauchschellen
2
Dichtring
3
10 Tellerfedern
4
Kugelscheibe
5
Selbstsichernde Mutter
6
Geräteflansch
7
Messlanze
8
7
