6.2.1

Leitungen

6.3 Schnittstellen anschließen
6.3.1 I/O-Schnittstellen (Option) anschließen
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
3
4
2

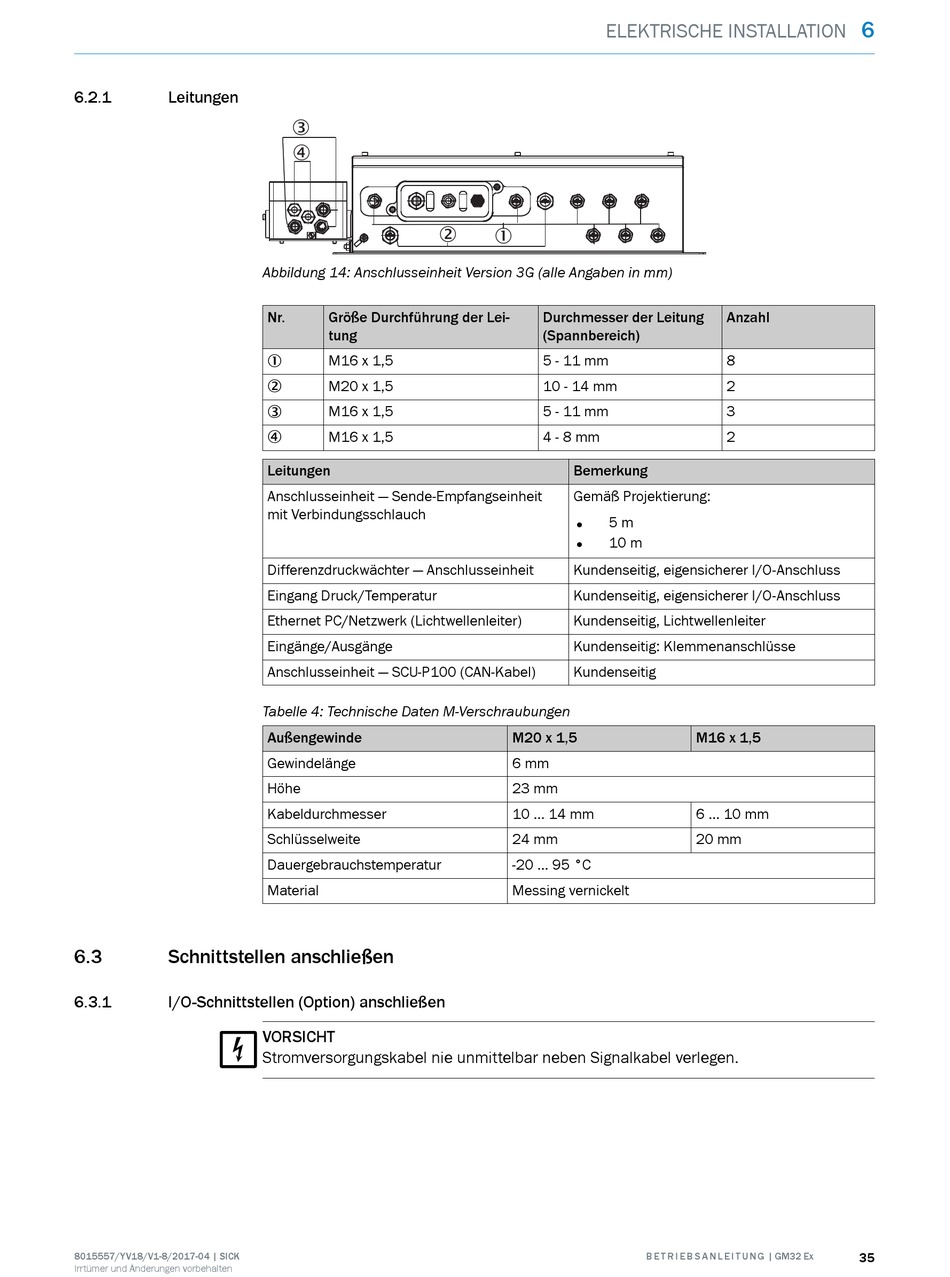

Abbildung 14: Anschlusseinheit Version 3G (alle Angaben in mm)
Nr. Größe Durchführung der Lei‐
tung
M16 x 1,5
1
M20 x 1,5
2
M16 x 1,5
3
M16 x 1,5
4
Leitungen
Anschlusseinheit — Sende-Empfangseinheit
mit Verbindungsschlauch
Differenzdruckwächter — Anschlusseinheit
Eingang Druck/Temperatur
Ethernet PC/Netzwerk (Lichtwellenleiter)
Eingänge/Ausgänge
Anschlusseinheit — SCU-P100 (CAN-Kabel)
Tabelle 4: Technische Daten M-Verschraubungen
Außengewinde
Gewindelänge
Höhe
Kabeldurchmesser
Schlüsselweite
Dauergebrauchstemperatur
Material
VORSICHT
Stromversorgungskabel nie unmittelbar neben Signalkabel verlegen.
ELEKTRISCHE INSTALLATION
1
Durchmesser der Leitung
(Spannbereich)
5 - 11 mm
10 - 14 mm
5 - 11 mm
4 - 8 mm
Bemerkung
Gemäß Projektierung:
• 5 m
• 10 m
Kundenseitig, eigensicherer I/O-Anschluss
Kundenseitig, eigensicherer I/O-Anschluss
Kundenseitig, Lichtwellenleiter
Kundenseitig: Klemmenanschlüsse
Kundenseitig
M20 x 1,5
6 mm
23 mm
10 ... 14 mm
24 mm
-20 ... 95 °C
Messing vernickelt
B E T R I E B S A N L E I T U N G | GM32 Ex
6
Anzahl
8
2
3
2
M16 x 1,5
6 ... 10 mm
20 mm
