Inhaltszusammenfassung für SICK GMS800

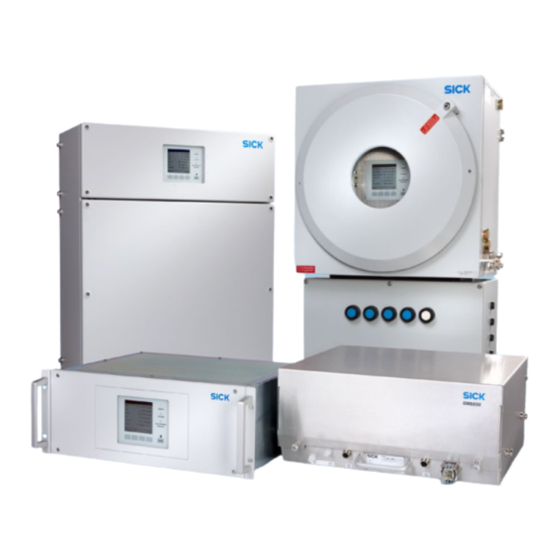

- Seite 1 GMS800 Extraktive Gasanalysatoren Einzelmessung oder simultane Messungen von über 60 Gaskomponenten...
-
Seite 2: Produktbeschreibung
GMS800 Gasanalysatoren Maßgeschneiderte Gasanalyse für Prozess- und Emissionsüberwachung Produktbeschreibung Der GMS800 ist eine innovative Produkt- auch für den Schrankeinbau optimierte familie extraktiver Gasanalysatoren, die Systemgehäuse verwendet werden. über 60 verschiedene Gaskomponenten In der rauen industriellen Umgebung messen kann. Der GMS800 zeichnet kommen Wandgehäuse zum Einsatz,... - Seite 3 GMS800 Gasanalysatoren Einsatzbereiche • Emissionsüberwachung gemäß EN 15267 und Prozessgas- • Messung von Schwefelverbindungen in Prozessgasen • messungen CO-Überwachung für den Ex-Schutz • • Emissionsüberwachung sehr niedriger Konzentrationen Messung kleinster Konzentrationen in Wasserstoff oder • Messung kleinster Konzentrationen von NO, NO...
- Seite 4 GMS800 Gasanalysatoren Wandgehäuse Ausführung GMS815 Beschreibung Feldgehäuse mit gasdicht getrennten Analysen- und Elektronikeinheiten, separat spülbar Ex-Zulassungen ATEX II 3G Ex nR II T6 II 3G Ex pz II T6 in Verbindung mit einer externen, zugelassenen Überwachungseinrichtung (Option) II 2G Ex px II T6 in Verbindung mit einer externen, zugelassenen Überwachungseinrichtung (Option)
- Seite 5 GMS800 Gasanalysatoren Systemeinbaumodul Ausführung GMS831 Beschreibung Systemeinbaugehäuse zur einfachen Integration in Analysenschränken Schutzart IP 30 Abmessungen (B x H x T) 440 mm x 200 mm x 278 mm Gewicht 7 kg ... 15 kg je nach Ausstattung Versorgungsspannung 24 V DC Leistungsaufnahme ≤...
- Seite 6 GMS800 Gasanalysatoren Modul FIDOR Beschreibung Flammenionisationsdetektor zur Messung flüchtiger organischer verbindungen (VOC) Messkomponenten TÜV-geprüfte Messgröße Anzahl Messkomponenten Messprinzip Flammenionisationsdetektion Messbereiche 0 ... 1 ppm / 0 ... 100.000 ppm Zertifizierte Messbereiche 0 ... 15 mg/m³ / 0 ... 50 mg/m³ / 0 ... 150 mg/m³ / 0 ... 500 mg/m³...
- Seite 7 GMS800 Gasanalysatoren Modul OXOR-E Beschreibung Bestimmung des Sauerstoffgehalts mittels einer elektrochemischen Zelle Anzahl Messkomponenten Messprinzip Elektrochemische Zelle Messbereiche 0 ... 10 Vol.-% / 0 ... 25 Vol.-% Zertifizierte Messbereiche 0 ... 25 Vol.-% Einstellzeit ≥ 20 s typisch bei 60 l/h, abhängig vom Gasdurchfluss Empfindlichkeitsdrift ≤...
- Seite 8 GMS800 Gasanalysatoren Modul THERMOR Beschreibung Wärmeleitfähigkeits-Analysator zur Bestimmung von Konzentrationen in binären oder quasibi- nären Gasgemischen Anzahl Messkomponenten Messprinzip Wärmeleitfähigkeitsmessung Messbereiche Ar in N 0 ... 5 Vol.-% / 0 ... 10 Vol.-% Ar in O 0 ... 5 Vol.-% / 0 ... 100 Vol.-% in Biogas 0 ...
- Seite 9 GMS800 Gasanalysatoren 0 ... 300 ppm / 0 ... 0,1 Vol.-% 0 ... 300 ppm / 0 ... 4 Vol.-% 0 ... 500 ppm / 0 ... 50 Vol.-% 0 ... 200 ppm / 0 ... 30 Vol.-% 0 ... 70 ppm / 0 ... 100 Vol.-% OH + C 0 ...
- Seite 10 GMS800 Gasanalysatoren Bedieneinheit Anzeige Status-LEDs „Power“, „Störung“ und „Wartungsanforderung“ LC-Display Bedienung Über LC-Display und Folientastatur I/O-Modul Beschreibung Geschlossenes Modul mit Hutschienen-Adapter oder offenes Modul zur Integration in Gehäuse Analogausgänge 4 Ausgänge: 0/2/4 ... 20 mA, 500 Ω galvanisch getrennt Analogeingänge 2 Eingänge:...
- Seite 11 GMS800 Gasanalysatoren Bestellinformationen Bei der Auswahl der geeignetsten Gerätekonfiguration unterstützt Sie unsere regionale Vertriebsorganisation. Maßzeichnungen 19‘‘-Einschubgehäuse GMS810 (19.02) All dimensions in mm (inch) 8013826/2012-02 G A S A N A Ly S A T o r E N | S I C K...
- Seite 12 GMS800 Gasanalysatoren Wandgehäuse GMS815 (13.19) (1.38) (1.38) (1.38) (11.38) (21.65) (10.98) (19.33) ø 10 (0.39) (1.38) (1.38) (0.79) (2.17) (3.54) (6.57) (0.79) All dimension in mm (inch) G A S A N A Ly S A T o r E N | S I C K 8013826/2012-02 Irrtümer und Änderungen vorbehalten...
- Seite 13 GMS800 Gasanalysatoren Druckfest gekapseltes Gehäuse GMS820P (23.23) (18.90) (10.35) (9.72) (3.15) (21.50) (1.97) (1.97) (1.97) (1.97) (1.97) All dimension in mm (inch) (13.39) Systemeinbaumodul GMS830 (15.28) (14.13) (17.48) OUT1 GAS IN 24VDC OUT2 – + GND All dimensions in mm (inch)
- Seite 14 GMS800 Gasanalysatoren Systemeinbaumodul GMS831 (10.95) (9.80) (17.48) All dimensions in mm (inch) Anschlussart 19‘‘-Einschubgehäuse GMS810 GMS800- 115/230V 48-62Hz 20-200VA IP 40 CERM Qa S01 Prüfer: Baujahr: I/O-Modul 10 11 2 3 4 14 ... 42 V DC 0 ... 20 0 ...
- Seite 15 – Ihr schneller Zugang zu höchster Effizienz GMS800 Gasanalysatoren Online schnell und sicher finden – mit den SICK-„Findern“ Produkt Applikations Dokumentations Dienstleistungs Schaltungs Zubehör Ersatzteil Software Produktfinder: Wir führen Sie schnell und gezielt zum Dokumentationsfinder: direkt zu Betriebsanleitungen, passenden Produkt für Ihre Anwendung.
