GEFAHR
Verbrennungen bei Berühren der heißen Bauteilen bei geöffneter SE-Einheit
Bei geöffneter SE-Einheit sind Bauteile, die sich im Betrieb stark erhitzen, wie z.B. die
UV-Sendelampe oder Kühlkörper an Sendelampe, zugänglich. Hautkontakt mit diesen
Bauteilen können zu Verbrennungen führen.
Vor dem Öffnen der SE-Einheit
Die Spannungsversorgung unterbrechen
b
SE-Einheit abkühlen lassen
b
Wärmeschutzhandschuhe tragen
b
VORSICHT
Geräteschaden durch Kurzschluss am Gerät
Die interne Elektronik kann beschädigt werden, wenn Signalanschlüsse hergestellt wer‐
den und die Spannungsversorgung angeschaltet ist. Dies gilt auch für Steckverbindun‐
gen.
Den Analysator und angeschlossene Geräte spannungsfrei schalten.
b
Vorbereitende Arbeiten:
1
Das Gerät von der Spannungsversorgung trennen.
2
5 Schrauben an der Rückseite der SE-Einheit lösen und Deckel aufklappen.
3
Lampenabdeckung abziehen.

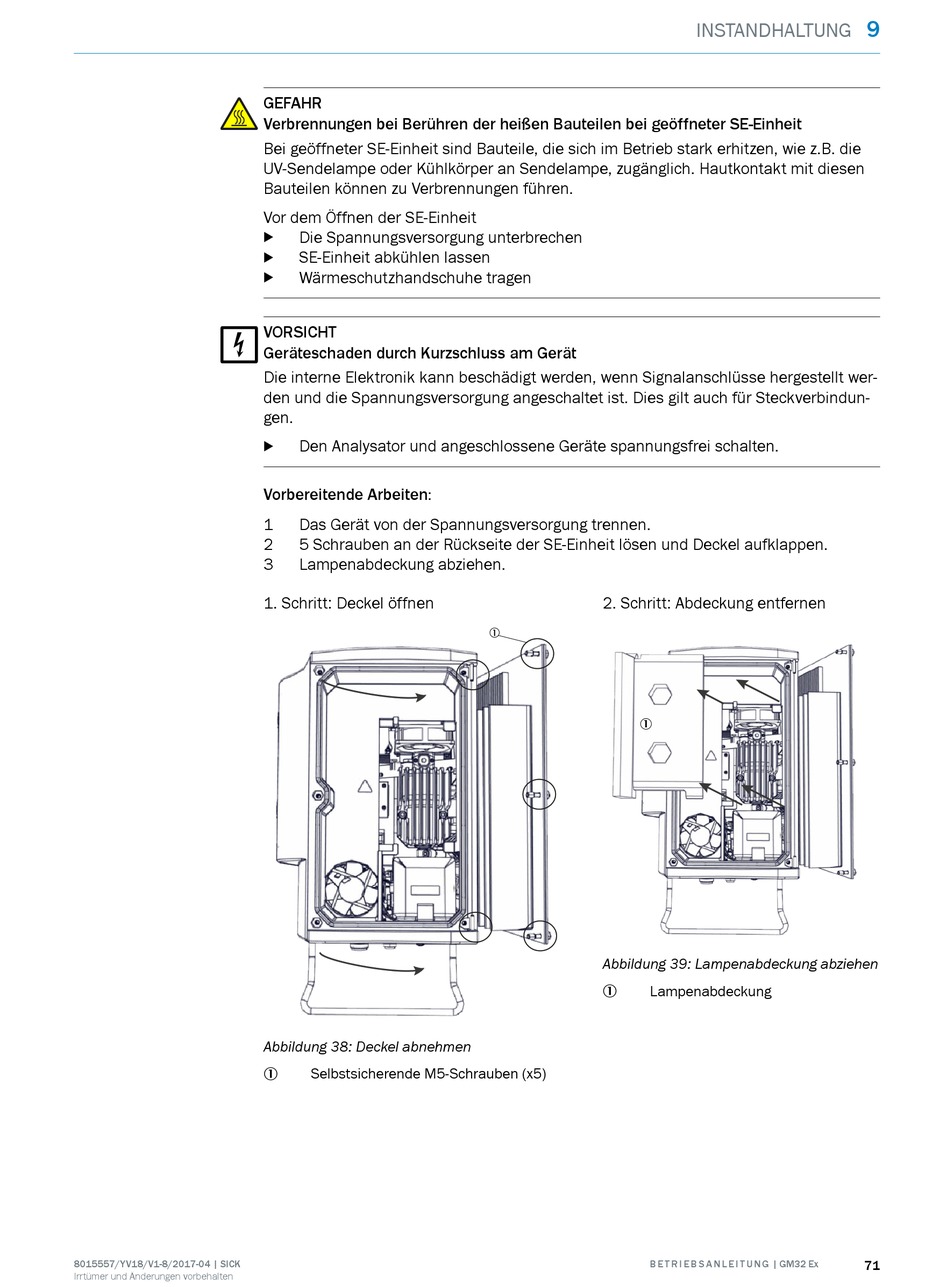

1. Schritt: Deckel öffnen
Abbildung 38: Deckel abnehmen
Selbstsicherende M5-Schrauben (x5)
1
2. Schritt: Abdeckung entfernen
1
1
Abbildung 39: Lampenabdeckung abziehen
Lampenabdeckung
1
