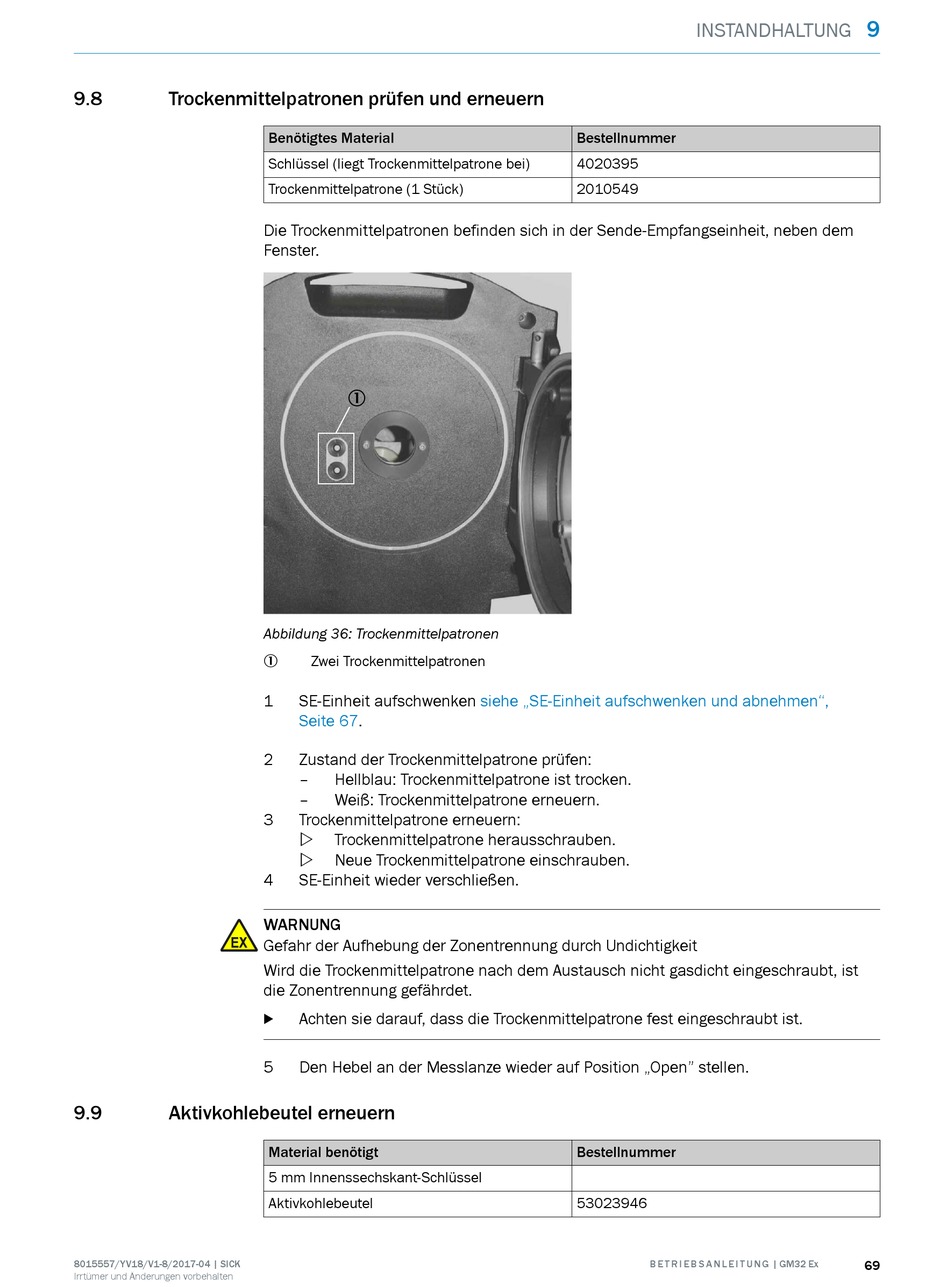

9.8
Trockenmittelpatronen prüfen und erneuern
9.9
Aktivkohlebeutel erneuern
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
Benötigtes Material
Schlüssel (liegt Trockenmittelpatrone bei)
Trockenmittelpatrone (1 Stück)
Die Trockenmittelpatronen befinden sich in der Sende-Empfangseinheit, neben dem
Fenster.
1
Abbildung 36: Trockenmittelpatronen
Zwei Trockenmittelpatronen
1
1
SE-Einheit aufschwenken
Seite
67.
2
Zustand der Trockenmittelpatrone prüfen:
–
Hellblau: Trockenmittelpatrone ist trocken.
–
Weiß: Trockenmittelpatrone erneuern.
3
Trockenmittelpatrone erneuern:
w
Trockenmittelpatrone herausschrauben.
w
Neue Trockenmittelpatrone einschrauben.
4
SE-Einheit wieder verschließen.
WARNUNG
Gefahr der Aufhebung der Zonentrennung durch Undichtigkeit
Wird die Trockenmittelpatrone nach dem Austausch nicht gasdicht eingeschraubt, ist
die Zonentrennung gefährdet.
Achten sie darauf, dass die Trockenmittelpatrone fest eingeschraubt ist.
b
5
Den Hebel an der Messlanze wieder auf Position „Open" stellen.
Material benötigt
5 mm Innenssechskant-Schlüssel
Aktivkohlebeutel
Bestellnummer
4020395
2010549
siehe „SE-Einheit aufschwenken und abnehmen",
Bestellnummer
53023946
B E T R I E B S A N L E I T U N G | GM32 Ex
9
INSTANDHALTUNG
69
