4

TRANSPORT UND LAGERUNG

4 Transport und Lagerung
4.1

Transportsicherung

22 B E T R I E B S A N L E I T U N G | GM32 Ex
Transportsicherung der Sende-Empfangseinheit entfernen

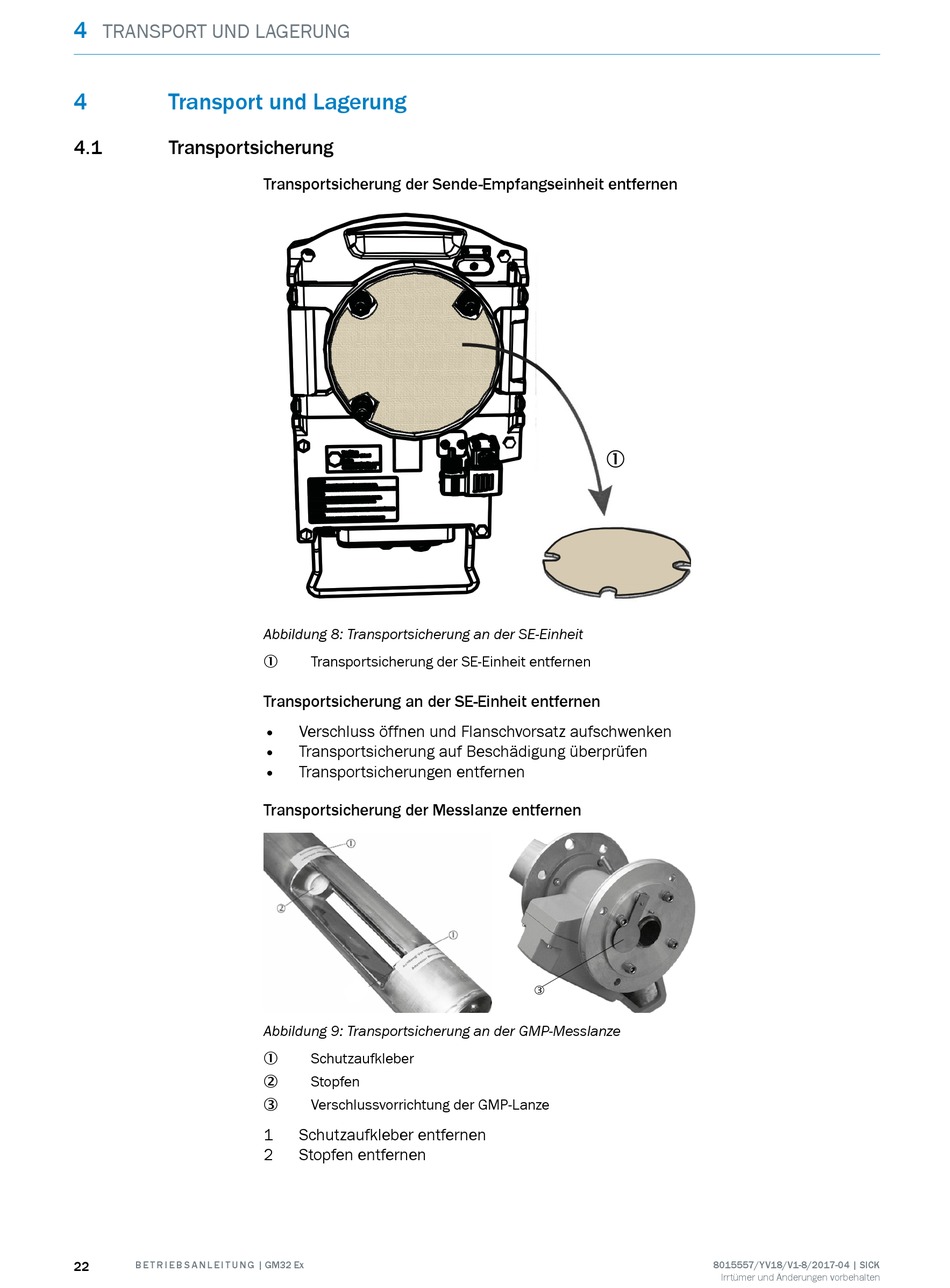

Abbildung 8: Transportsicherung an der SE-Einheit
Transportsicherung der SE-Einheit entfernen
1
Transportsicherung an der SE-Einheit entfernen
• Verschluss öffnen und Flanschvorsatz aufschwenken
• Transportsicherung auf Beschädigung überprüfen
• Transportsicherungen entfernen
Transportsicherung der Messlanze entfernen
Abbildung 9: Transportsicherung an der GMP-Messlanze
Schutzaufkleber
1
Stopfen
2
Verschlussvorrichtung der GMP-Lanze
3
1 Schutzaufkleber entfernen
2 Stopfen entfernen
1
3
