Montage der „Flansche mit Rohr" am Gaskanal
3.2.2
1 Öffnungen am Gaskanal für „Flansch mit Rohr" ausschneiden.
2 „Flansch mit Rohr" so einsetzen, dass die Markierung (TOP)
zeigt (unabhängig vom Winkel des Gaskanals) und „Flansch mit Rohr" anheften.
– Das Rohr muss mindestens 30 mm in den Gaskanal ragen.
– Darauf achten, dass andere Geräte oder Einbauten den Strahlengang des GM32
3 Flanschöffnung für die Reflektoreinheit entsprechend herstellen.
Abweichung der Rohrachse zwischen SE-Einheit und Reflektoreinheit: max. 1°.

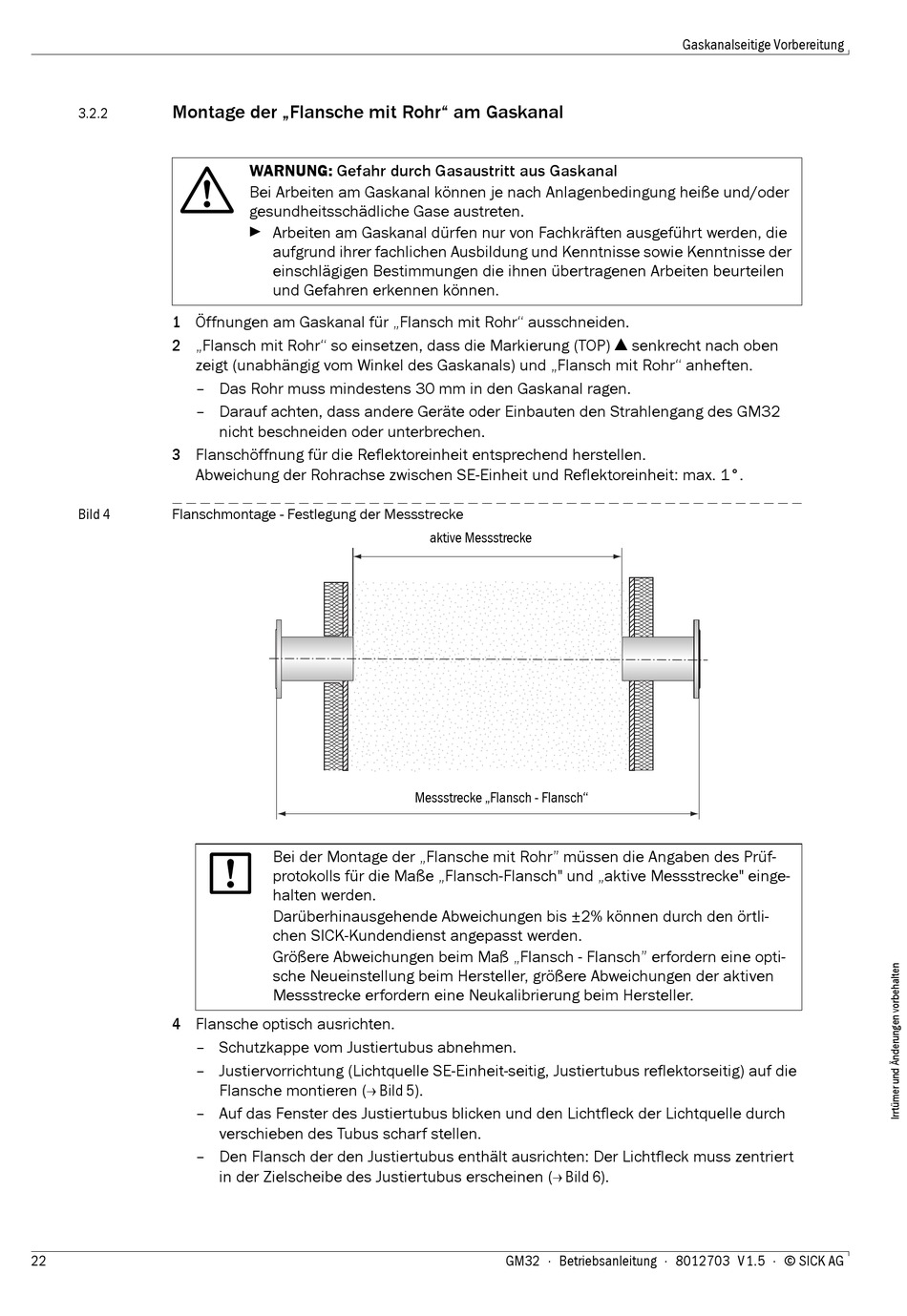

Bild 4 Flanschmontage - Festlegung der Messstrecke
4 Flansche optisch ausrichten.
– Schutzkappe vom Justiertubus abnehmen.
– Justiervorrichtung (Lichtquelle SE-Einheit-seitig, Justiertubus reflektorseitig) auf die
– Auf das Fenster des Justiertubus blicken und den Lichtfleck der Lichtquelle durch
– Den Flansch der den Justiertubus enthält ausrichten: Der Lichtfleck muss zentriert
22
WARNUNG: Gefahr durch Gasaustritt aus Gaskanal
Bei Arbeiten am Gaskanal können je nach Anlagenbedingung heiße und/oder
gesundheitsschädliche Gase austreten.
 Arbeiten am Gaskanal dürfen nur von Fachkräften ausgeführt werden, die
aufgrund ihrer fachlichen Ausbildung und Kenntnisse sowie Kenntnisse der
einschlägigen Bestimmungen die ihnen übertragenen Arbeiten beurteilen
und Gefahren erkennen können.
nicht beschneiden oder unterbrechen.
Bei der Montage der „Flansche mit Rohr" müssen die Angaben des Prüf-
protokolls für die Maße „Flansch-Flansch" und „aktive Messstrecke" einge-
halten werden.
Darüberhinausgehende Abweichungen bis ±2% können durch den örtli-
chen SICK-Kundendienst angepasst werden.
Größere Abweichungen beim Maß „Flansch - Flansch" erfordern eine opti-
sche Neueinstellung beim Hersteller, größere Abweichungen der aktiven
Messstrecke erfordern eine Neukalibrierung beim Hersteller.
Flansche montieren ( Bild 5).
verschieben des Tubus scharf stellen.
in der Zielscheibe des Justiertubus erscheinen ( Bild 6).
aktive Messstrecke
Messstrecke „Flansch - Flansch"
