3.4.3

Ex-Leistungsrelais und Ex-Schnittstellenrelais montieren

3.4.4 Rohre des Mess- und Prüfgases anschließen
3.4.5 Zündschutzgas anschließen
8013740/1E1Y/V1-8/2022-02| SICK
Irrtümer und Änderungen vorbehalten
▸
Ex-Leistungsrelais (SR853) und Ex-Schnittstellenrelais (SR852) in der Nähe des
MCS300P Ex montieren.
→ Handbuch Ex-Leistungsrelais (SR853) und Handbuch Ex-Schnittstellenrelais
(SR852).
Der fachgerechte Anschluss der Rohre des Messgases sowie die Versorgung mit Null-
und Prüfgas liegen in der Verantwortung des Betreibers.
Informationen → Betriebsanleitung der angeschlossenen Küvette.

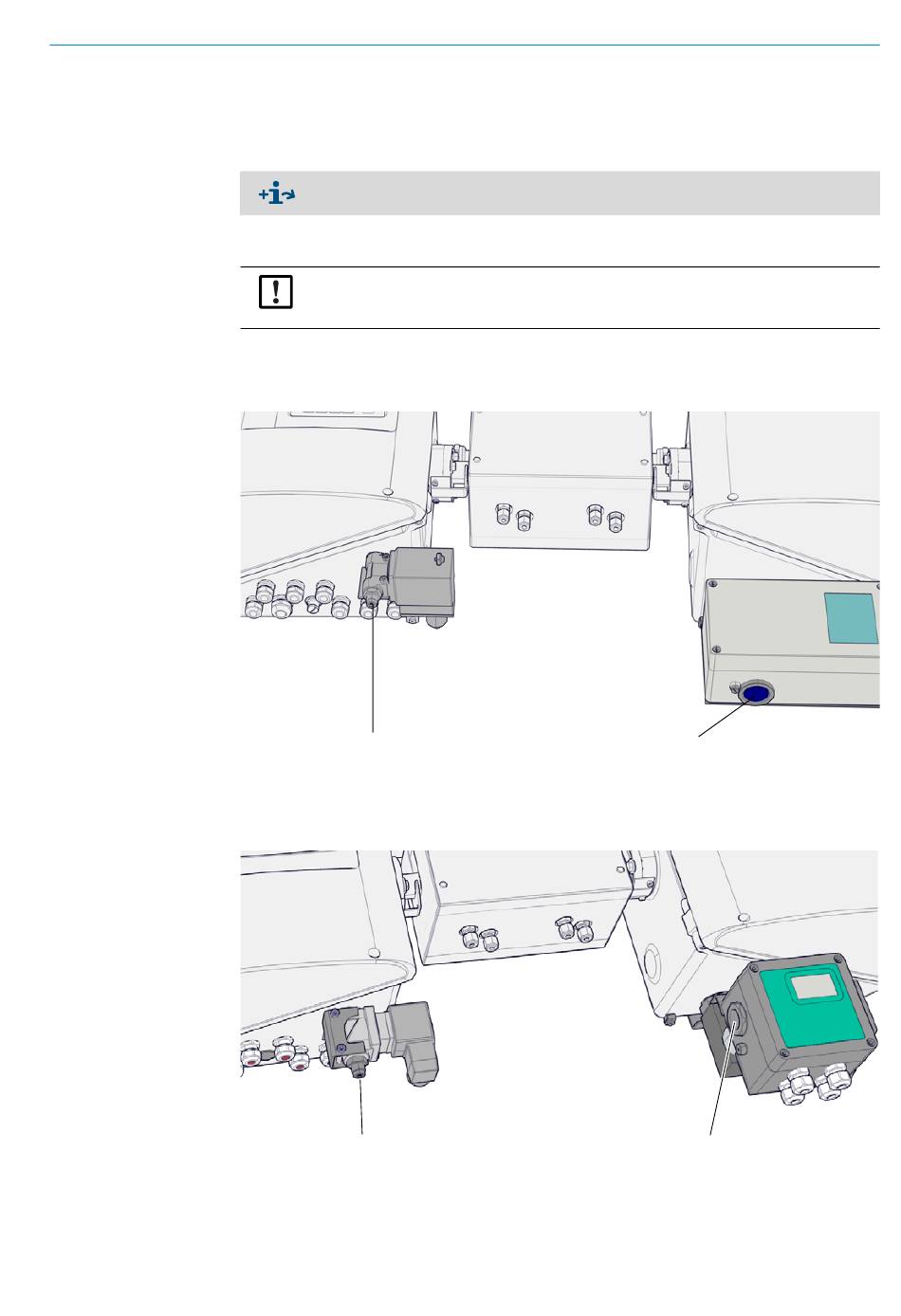

Abb. 5: Anschlüsse für Zündschutzgas bei MCS300P Ex Kategorie 2G
Zündschutzgas Eintritt:
Gewinde G 3/8" oder
Schlauchanschluss für 8-mm-Durchmesser
Abb. 6: Anschlüsse für Zündschutzgas bei MCS300P Ex Kategorie 3G
Zündschutzgas Eintritt:
Gewinde G 3/8" oder
Schlauchanschluss für 8-mm-Durchmesser
MONTAGE UND ELEKTRISCHE INSTALLATION
Zündschutzgas Austritt:
Gehäuse 2G: Gewinde G 1"
Zündschutzgas Austritt:
Gehäuse 3G: Gewinde G
