Inbetriebnahme
Montage der Spülluftvorsätze an „Flansch mit Rohr"
4 . 6
1 An SE-Einheit:
Spülluftvorsatz an den „Flansch mit Rohr" montieren (Dichtung und 4 Schrauben).

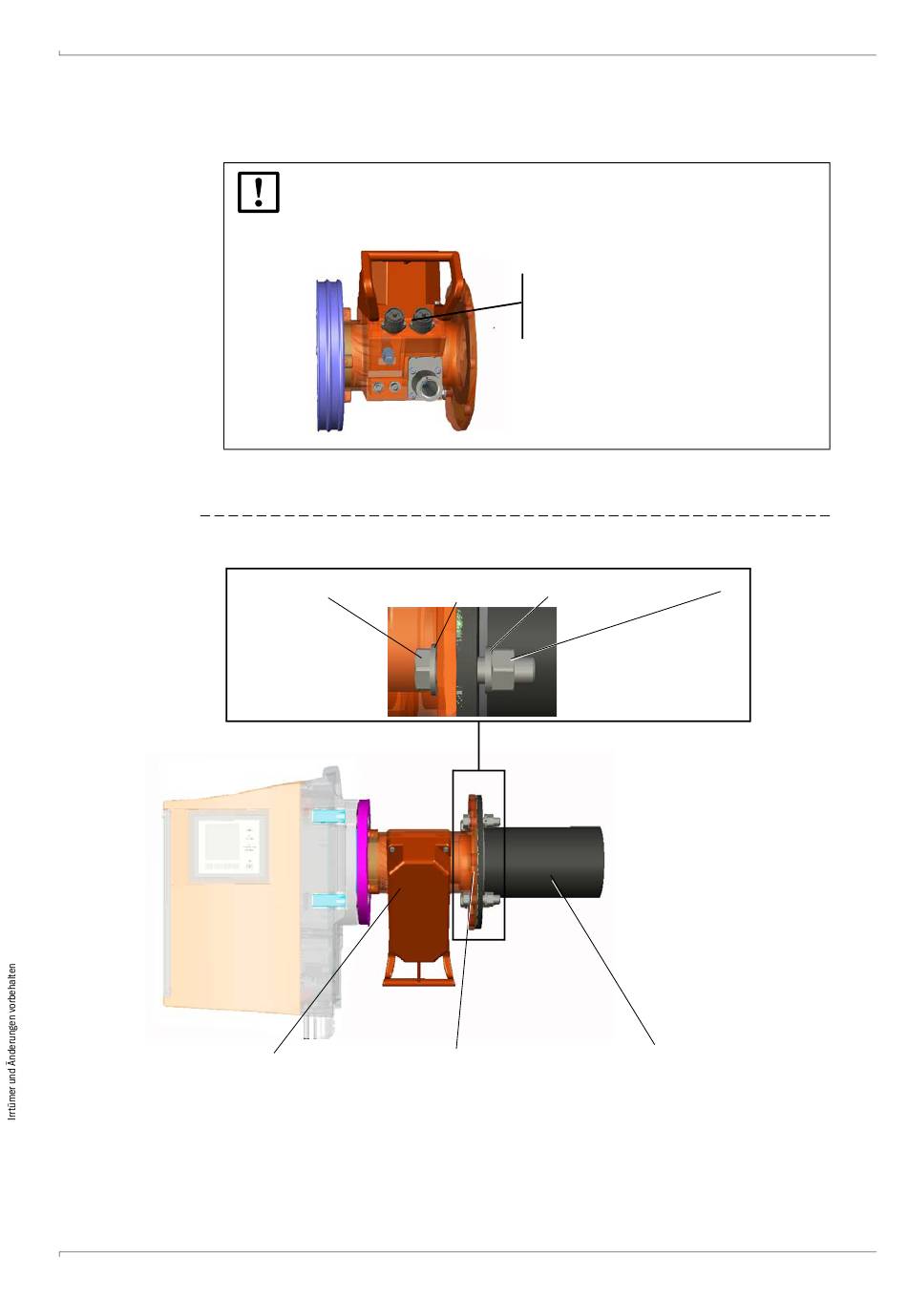

Bild 14 Spülluftvorsatz an „Flansch mit Rohr" montiert
2 An Reflektorseite entsprechend montieren.
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
Spülluftvorsätze nicht vertauschen.
Der Spülluftvorsatz an der SE-Einheit hat 2 Stecker.
●
Der Spülluftvorsatz an der Reflektoreinheit hat 1 Stecker.
●
Schraube Unterlegscheibe
Flanschdichtung
Spülluftvorsatz
2 Stecker:
Spülluftvorsatz der SE-Einheit
1 Stecker:
Spülluftvorsatz der Reflektoreinheit
Federscheibe Mutter
„Flansch mit Rohr"
