Berechnung der Qualität
Die Qualität innerhalb einer Zone hängt von der gemessenen Entfernung
zum Transponder ab:
● In der Mitte der Zone ist die Qualität 100 %.
● Zur Zonengrenze hin nimmt die Qualität jeweils ab.
● Am Transponder und an der Grenze der Zone ist die Qualität 0 %.
Bedienung
Das Objekt "Zone Qualität" dient zur reinen Anzeige. Sie können das Objekt "Zone Qualität"
nicht bedienen.
9.10
Balken und Zeigerinstrument
Balken
Der Balken ist ein dynamisches Anzeigeobjekt. Der Balken stellt einen Wert aus der
Steuerung als rechteckige Fläche dar. Mit dem Balken erkennen Sie z. B. Folgendes auf
einen Blick:
● Die Entfernung des aktuellen Werts von den projektierten Grenzwerten
● Das Erreichen eines vorgegebenen Sollwerts
Mit dem Balken werden z. B. Füllstände oder Stückzahlen dargestellt.

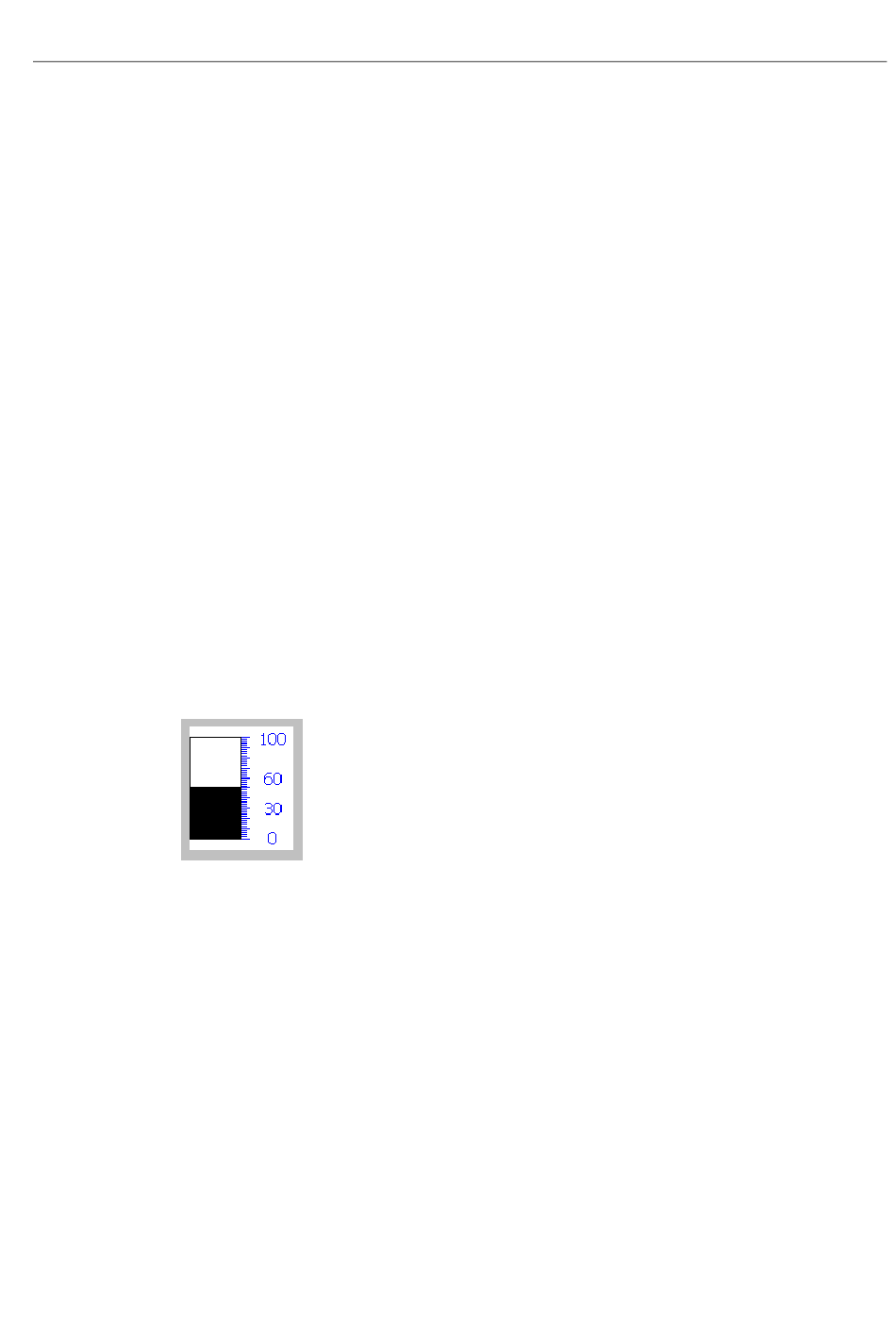

Darstellung
Die Darstellung des Balkens ist abhängig von der Projektierung.
● Der Balken kann mit einer Werteskala beschriftet sein.
● Die projektierten Grenzwerte können durch Linien gekennzeichnet sein.
● Das Überschreiten oder Unterschreiten eines Grenzwerts kann durch einen
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
Farbumschlag signalisiert werden.
Projekt bedienen
9.10 Balken und Zeigerinstrument
