Einsatz planen
3.6 Wirkbereiche und Zonen
3.6.3
Wirkbereiche planen
Wirkbereich und Transponder
Ein Wirkbereich wird physikalisch mit Transpondern geformt. Die Transponder müssen
so im Umkreis der Maschine montiert werden, dass der geplante Wirkbereich durch den
Sendebereich der ihm zugeordneten Transponder abgedeckt ist.

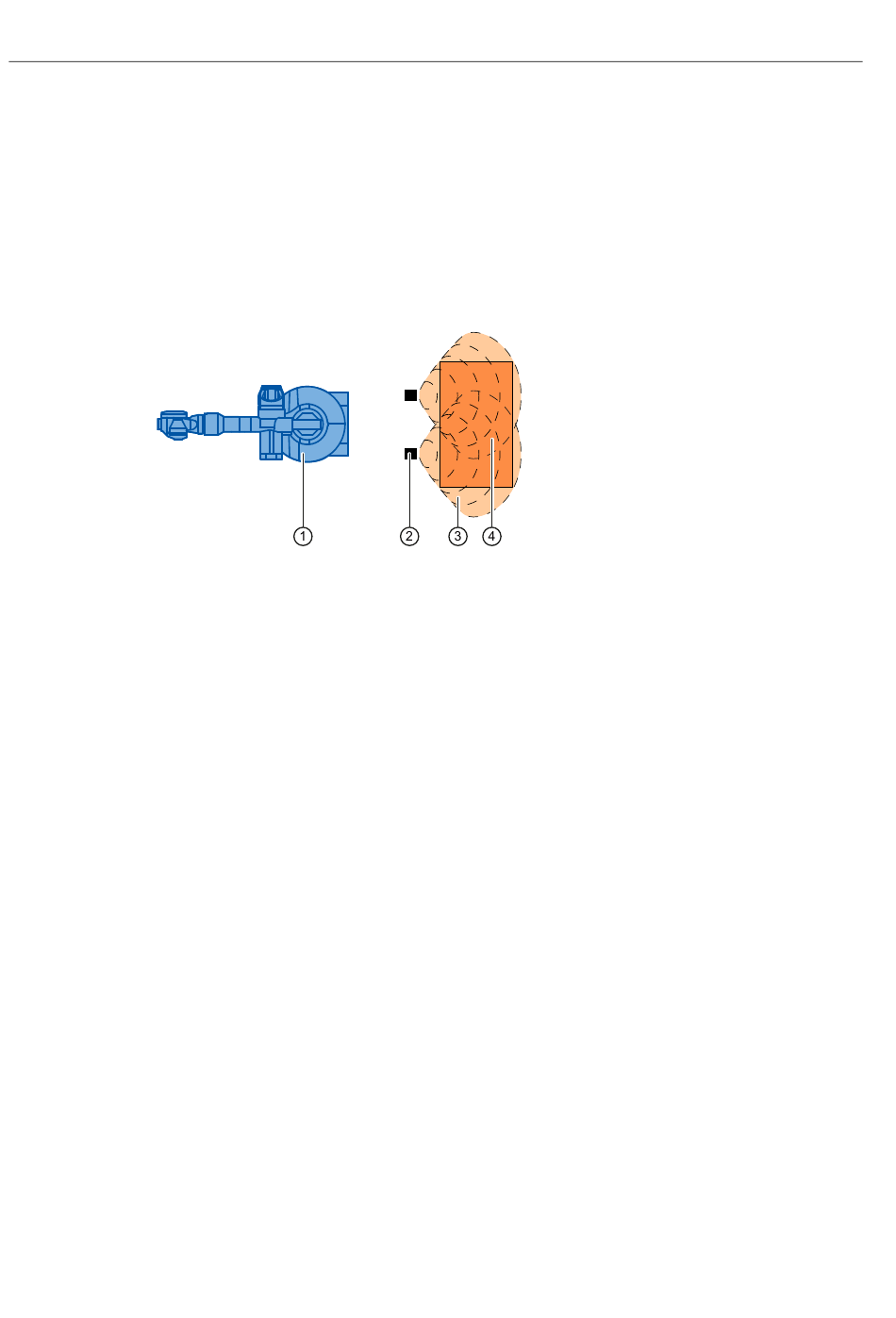

Beispiel:
① Maschine, die vom Wirkbereich aus bedient werden soll
② Transponder, Sendebereich in Form einer Keule
③ Geplanter Wirkbereich
④ Tatsächlicher Wirkbereich, von hier aus ist die sichere Bedienung noch möglich
62
Vorausgesetzt, das Mobile Panel ist auf die Transponder ausgerichtet, ist von hier aus eine
fehlersichere Bedienung der Maschine möglich.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
