1.2 Aufbau des Bediengeräts
1.2 Aufbau des Bediengeräts
1.2.1

Mobile Panel 277F IWLAN

Einleitung
Das Mobile Panel 277F IWLAN gibt es in zwei Ausstattungsvarianten:
● Mit Zustimmtaster und Not-Halt-Taster
● Mit Zustimmtaster, Not-Halt-Taster, Handrad, Schlüsselschalter und
Vorderansicht

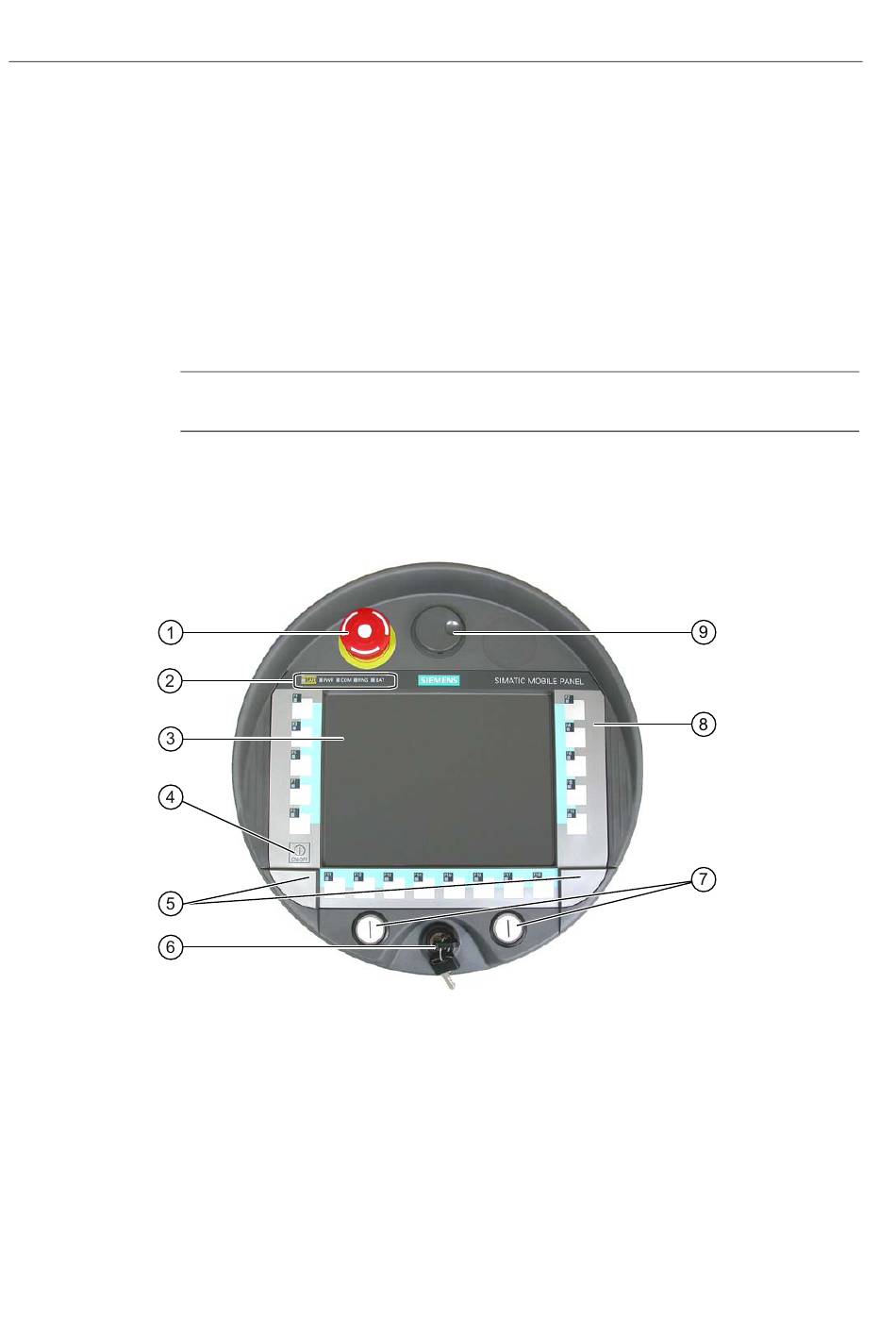

Das folgende Bild zeigt das Mobile Panel 277F IWLAN.
Dieses Bild kann, je nach Lieferzustand des Bediengeräts, abweichen.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
18
zwei Leuchtdrucktastern
Hinweis
Das Mobile Panel 277F IWLAN ist für den Betrieb mit Batterie vorgesehen.
Not-Halt-Taster
LED-Anzeigen
Display mit Touch-Screen
ON/OFF-Taste
Abdeckkappen für die Führungen der Beschriftungsstreifen
Schlüsselschalter, optional
Leuchtdrucktaster, optional
Folientastatur
Handrad, optional
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
