Überblick
1.5 Zubehör
Schnittstellen der 15"- und 19"-Bediengeräte

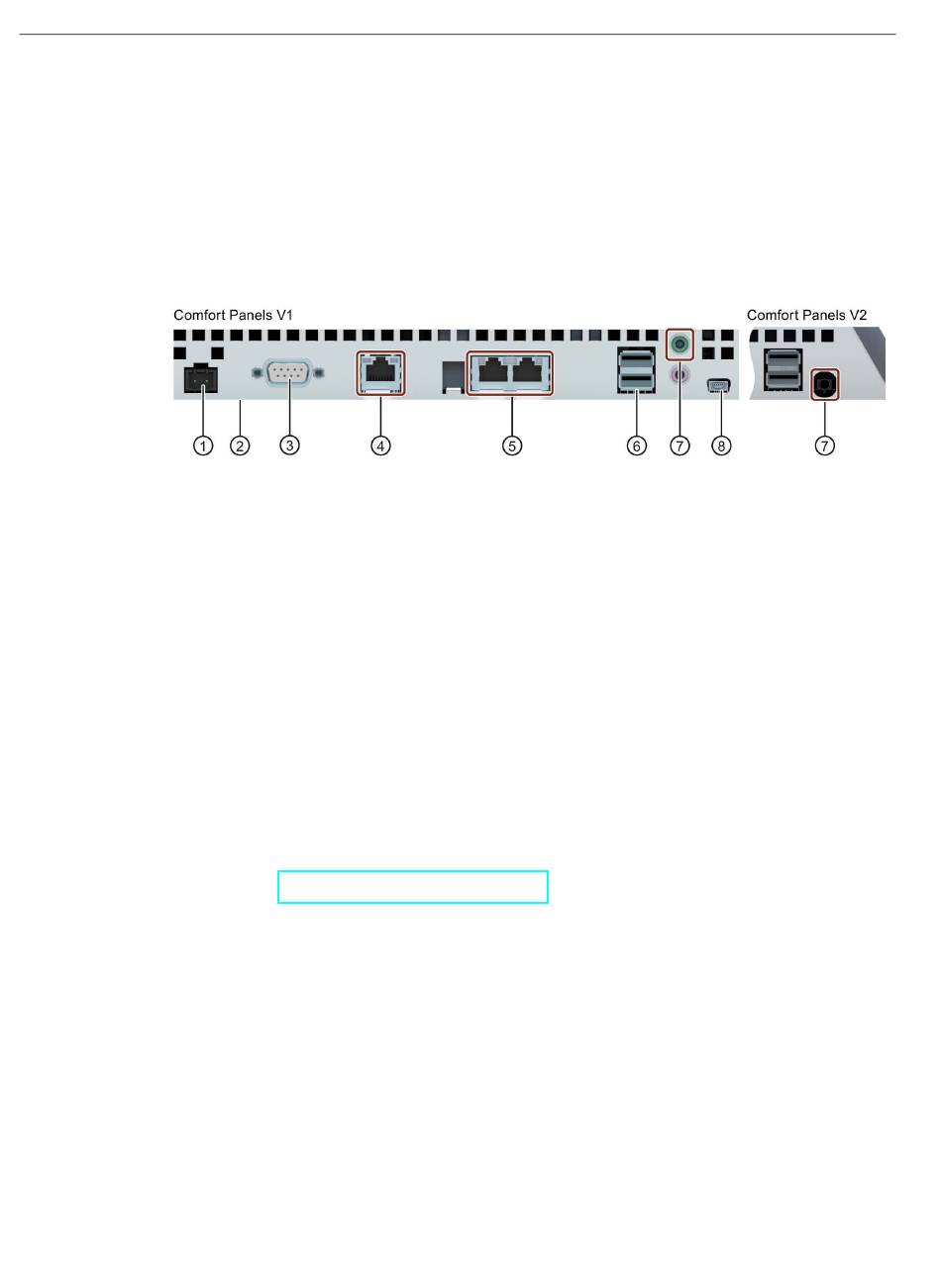

Die folgende Abbildung zeigt die Schnittstellen der Bediengeräte:
• TP1500 Comfort INOX
• TP1500 Comfort INOX
• TP1900 Comfort INOX
• TP1900 Comfort INOX
1
2
①
②
③
④
Ergänzende Hinweise
Verwenden Sie die Schnittstelle X1 oder die Schnittstelle X60 zum Anschließen eines
Projektierungs-PC. Verwenden Sie die Schnittstellen X61 / X62 zum Anschließen von
Peripheriegeräten wie einen Drucker oder eine Tastatur. Verwenden Sie die Schnittstelle X90
zum Anschließen eines Audiogeräts.
Sie können die Anschlusskabel für USB und PROFINET an der Rückseite des Bediengeräts mit
Kabelbindern fixieren.
Beim TP700 Comfort INOX sichern Sie die Leitungen mit einem separaten
Zugentlastungsblech. Das Zugentlastungsblech montieren Sie am Bediengerät.
1.5
Zubehör
Zubehör ist im Internet unter folgender Adresse bestellbar:
Industry Mall (https://mall.industry.siemens.com)
Für die INOX-Geräte sind folgende Servicepakete mit Spannrahmen, Einbaudichtung,
Montageclips und Zugentlastungsblech erhältlich:
• TP700 INOX Service Pack, Artikelnummer 6AV2185-4GA00-0AX0
• TP900 INOX Service Pack, Artikelnummer 6AV2185-4JA00-0AX0
• TP1200 INOX Service Pack, Artikelnummer 6AV2185-4MA00-0AX0
• TP1200 INOX LF Service Pack, Artikelnummer 6AV2185-4MA01-0AX0
• TP1500 INOX Service Pack
• TP1900 Comfort INOX Service Pack
6AV2185-4UA00-0AX0
1
10
1
2
1
2
Basis ist das entsprechende Comfort Panels V1-Gerät.
Basis ist das entsprechende Comfort Panels V2-Gerät.
X80 Anschluss für die Stromversorgung
Anschluss für Potenzialausgleich (Erdung)
X2 PROFIBUS (SUB-D RS422/485)
X3 PROFINET (LAN), 10/100/1000 MBit
Das Service Pack gilt für die gesamte Basis V1 und V2 der Comfort Panels INOX.
⑤
⑥
⑦
⑧
, Artikelnummer 6AV2185-4QA00-0AX0
1
, ITC1900 INOX Service Pack, Artikelnummer
1
Kompaktbetriebsanleitung, 07/2021, A5E33472155-AN
X1 PROFINET (LAN), 10/100 MBit
X61 / X62 USB Typ A
X90 Audio Line OUT
X60 USB Typ Mini-B
Comfort Panels INOX, ITC INOX
