Anbauen und Anschließen
4.6 Anschluss der Ladestation an die Spannungsversorgung
Pin-Belegung
Vorgehensweise - Kabeldose montieren
1. Schrauben Sie die Leitungen an die Kontakte im Buchseneinsatz an und montieren Sie

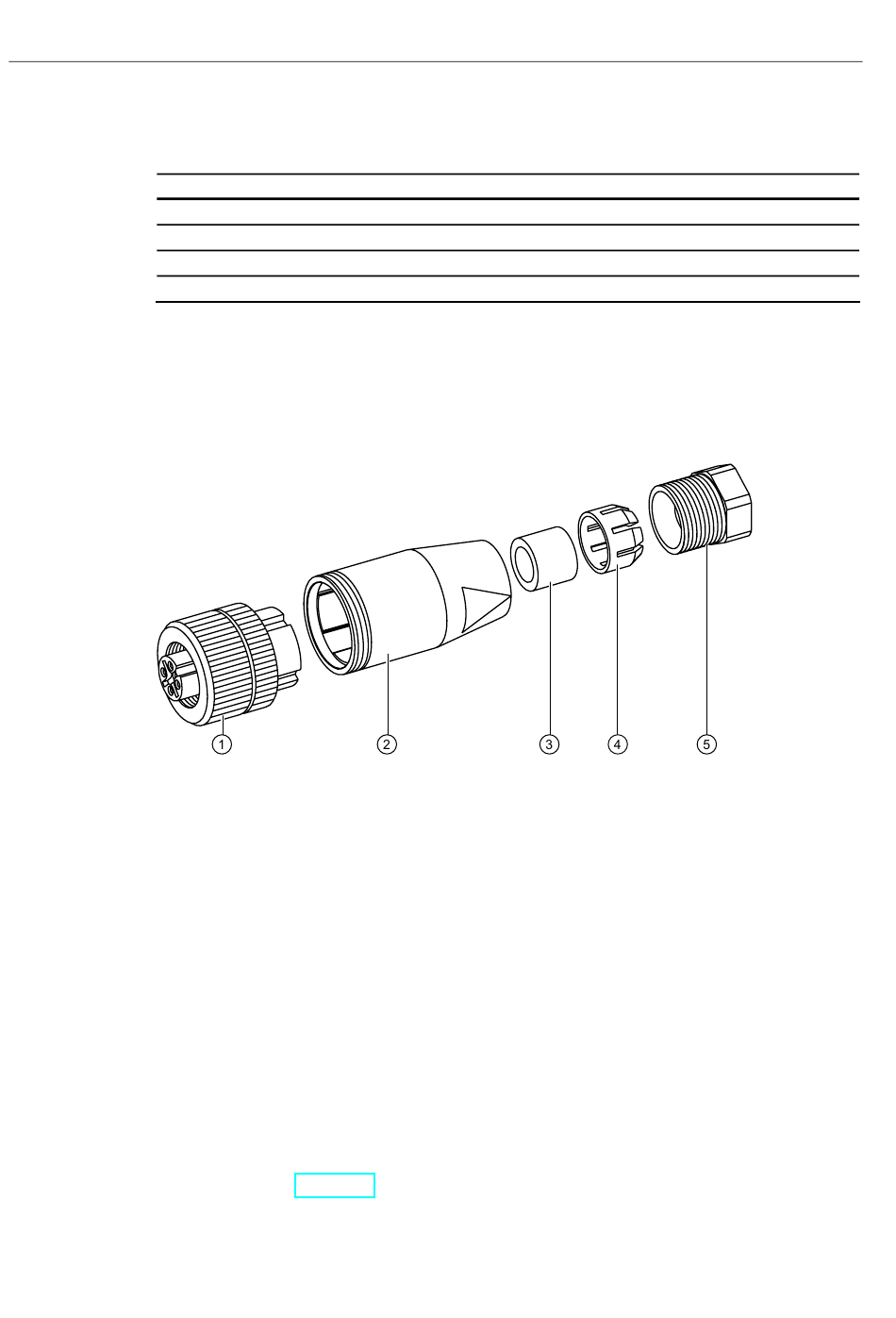

Das folgende Bild zeigt den Aufbau der Kabeldose:
①
②
③
④
⑤
Vorgehensweise - Ladestation anschließen
1. Verbinden Sie die Zuleitung mit der Spannungsversorgung.
2. Stecken Sie die Kabeldose an das Gegenstück an der Ladestation.
Ergebnis
Die Ladestation ist an die Spannungsversorgung angeschlossen. Die LED "POWER"
leuchtet grün, wenn die Spannungsversorgung der Ladestation im Nennbereich ist.
Siehe auch
Nennspannungen (Seite 56)
70
Pin
Belegung
1
DC +24 V
2
n. c.
3
GND 24 V
4
PE
die Buchse.
Buchseneinsatz
Kupplungshülse
Dichtung
Klemmkorb
Druckschraube
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
