Wirkbereichsqualität anzeigen
Verwendung
Das Objekt "Wirkbereich Qualität" zeigt an, wie gut sich das Mobile Panel 277F IWLAN noch
in einem Wirkbereich befindet. Im Gegensatz zum Objekt "WLAN Qualität" misst das
Bediengerät nicht die Signalstärke. Das Bediengerät berechnet die Wirkbereichsqualität aus
der Entfernung zu den zugeordneten Transpondern.
Das Objekt "Wirkbereich Qualität" wird auch dann aktualisiert, wenn das Bediengerät nicht
am Wirkbereich angemeldet ist.
Darstellung
Symbol
Um welchen Wirkbereich es sich handelt, zeigt das Objekt "Wirkbereich Bezeichnung".
Berechnen der Qualität
Die Qualität innerhalb eines Wirkbereichs hängt wie folgt von der gemessenen Entfernung
zum Transponder ab:
● In der Mitte des Wirkbereichs ist die Qualität 100 %.
● Zur Wirkbereichsgrenze hin nimmt die Qualität jeweils ab.
● Am Transponder und an der Grenze des Wirkbereichs ist die Qualität 0 %.
Bedienung
Das Objekt dient zur reinen Anzeige und wird nicht bedient.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0

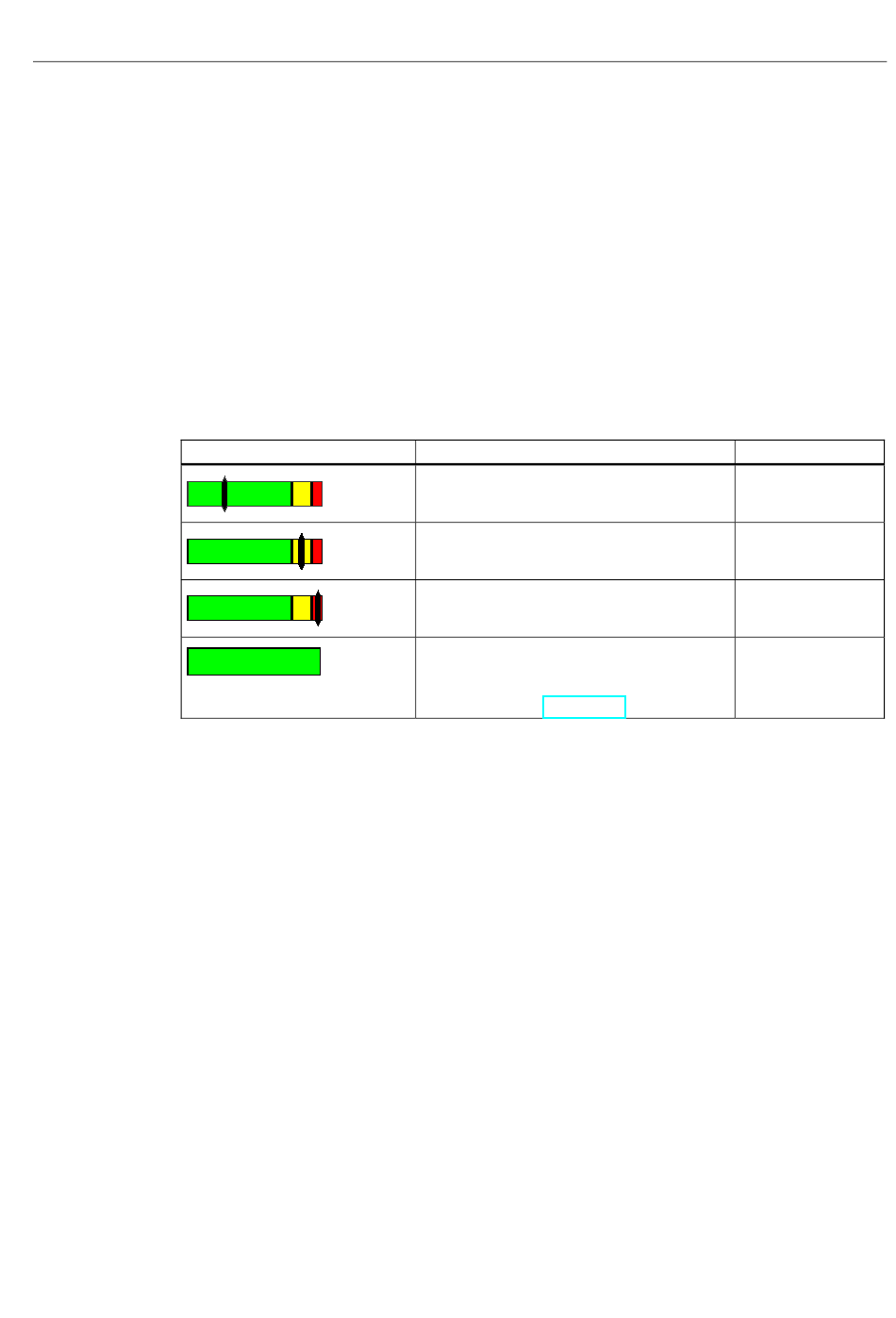

Bedeutung
Das Bediengerät befindet sich mitten im
Wirkbereich.
Das Bediengerät ist an der Grenze des
Wirkbereichs.
Das Bediengerät ist außerhalb des
Wirkbereichs.
Der Modus "Override" ist aktiv. Der Abstand
des Bediengeräts zu den Transpondern wird
nicht ausgewertet.
Modus "Override" (Seite 232)
Projekt bedienen
9.9 Gerätespezifische Anzeigen
Qualität
>15 %
1 % bis 15 %
0 %
–
253
