Rezepturen bedienen

11.10 Beispiele

11.10 Beispiele
11.10.1

Rezepturdatensatz eingeben

Einleitung
Sie wollen Produktionsdaten am Bediengerät eingeben, ohne den Prozess in der Maschine
oder Anlage zu stören. Die Produktionsdaten sollen deswegen nicht an die Steuerung
übertragen werden.
Vorgehensweise
Gehen Sie wie folgt vor:
1. Rufen Sie die Rezepturanzeige bzw. ein Rezepturbild auf.
2. Wählen Sie den gewünschten Rezepturdatensatz aus.
3. Geben Sie die Werte der Elemente ein.
4. Speichern Sie den Rezepturdatensatz.

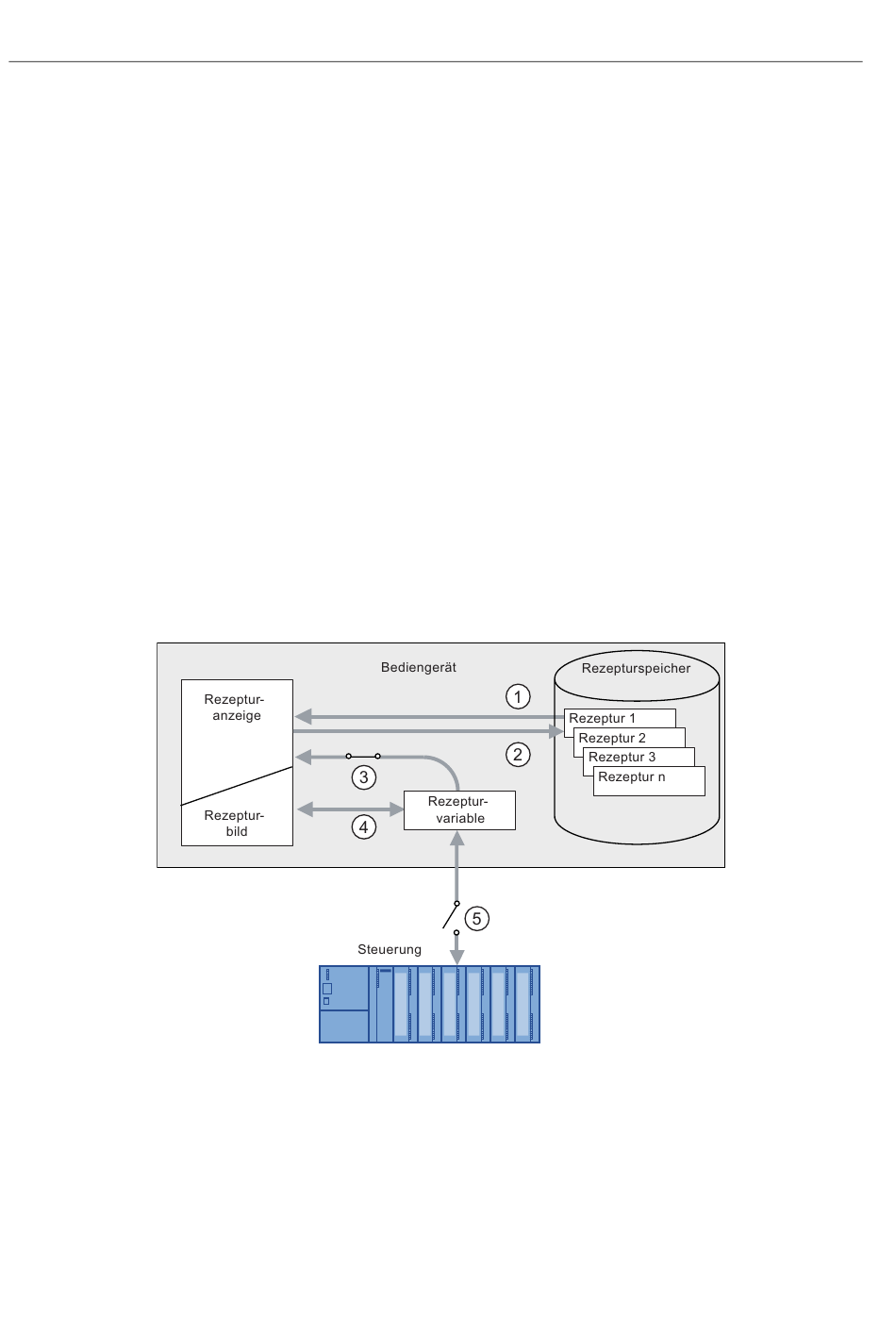

Das folgende Bild zeigt schematisch den Datenfluss.
①
②
③
④
⑤
308
Der Rezepturdatensatz wird im internen Datenspeicher des Bediengeräts gespeichert.
Rezepturdatensatz anzeigen.
Rezepturdatensatz speichern.
Variablen werden synchronisiert.
Rezepturvariablen im Rezepturbild anzeigen und bearbeiten.
Variablen sind offline.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
