9.13
Kurvenanzeige bedienen
Kurven
Kurven stellen aktuelle Prozessdaten oder Prozessdaten aus einem Archiv
kontinuierlich dar.
Kurvenanzeige
Kurven werden in der Kurvenanzeige dargestellt. In einer Kurvenanzeige können auch
mehrere Kurven gleichzeitig dargestellt werden.
①
②
③

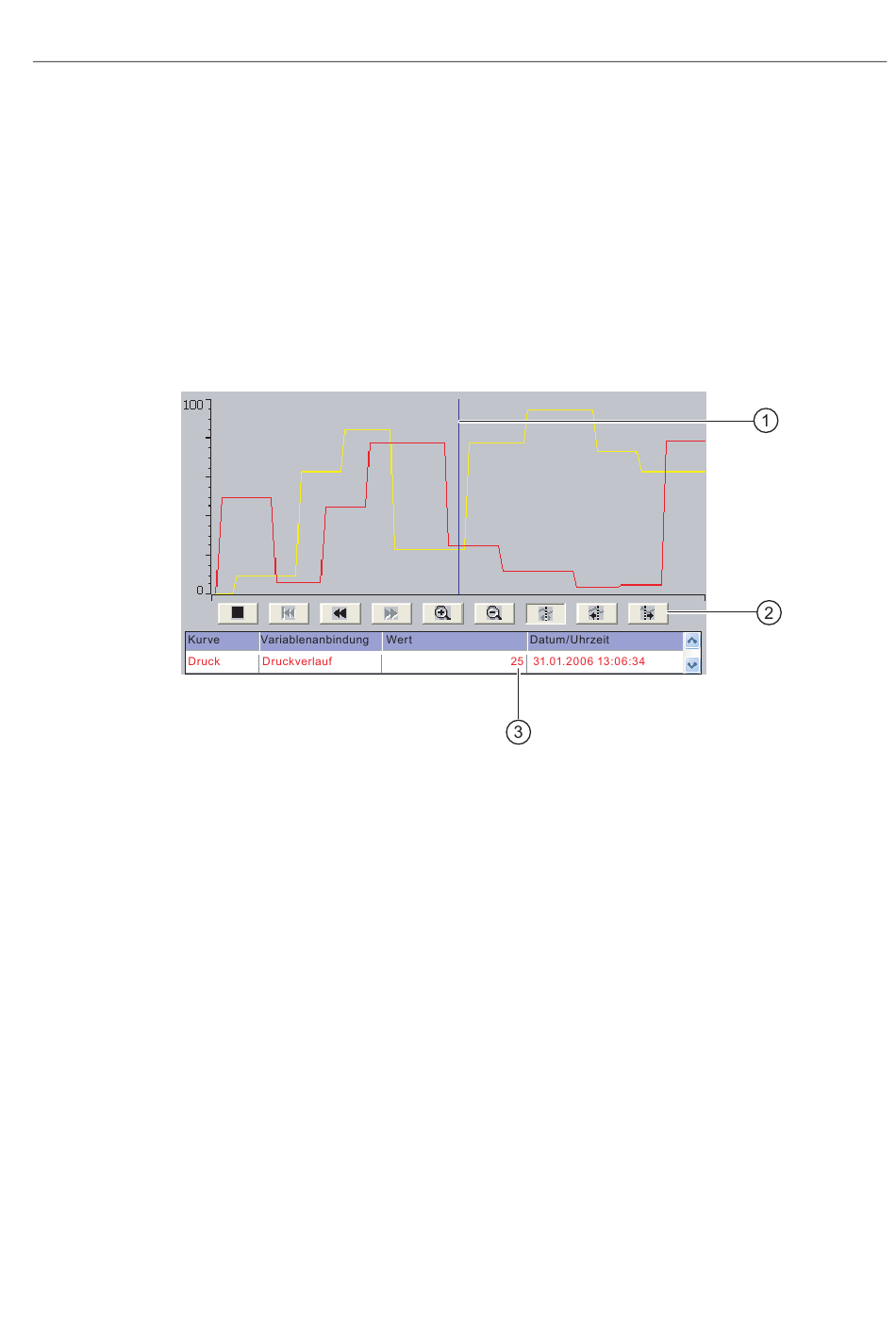

Kurvenanzeige, Beispiel
Darstellung und Bedienung
Die Darstellung und Bedienung der Kurvenanzeige ist abhängig von der Projektierung.
Der Projekteur legt z. B. Folgendes fest:
● Aussehen der Kurvenanzeige, der Achsen, der Wertebereiche sowie deren Beschriftung.
● Bedienmöglichkeiten der Kurvenanzeige
● Grenzwerte für die Kurvenwerte
● Anzeige einer Grenzwertverletzung durch einen Farbwechsel der Kurve
Nähere Hinweise hierzu finden Sie gegebenenfalls in Ihrer Anlagendokumentation.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
Lineal
Schaltflächen zur Kurvenbedienung
Kurvenwert in der Wertetabelle
Projekt bedienen
9.13 Kurvenanzeige bedienen
