Bedienelemente und Anzeigen
5.9 Ladestation
5.9
Ladestation
5.9.1
Batterien im Ladefach laden
Einleitung
In den zwei Ladefächern der Ladestation laden Sie jeweils eine Hauptbatterie. Die Batterien
werden voneinander unabhängig geladen.
①
②
③
Vorgehensweise – Batterie in das Ladefach einlegen
Gehen Sie wie folgt vor:
1. Ziehen Sie den Rasthaken an der Ladefachabdeckung nach oben.
2. Legen Sie die Batterie in das Ladefach.
3. Schließen Sie das Ladefach.
Ergebnis
Die Batterie wird automatisch geladen, wenn die Ladestation an die Spannungsversorgung
angeschlossen ist. Der Ladestatus der Batterie wird an der LED-Anzeige angezeigt.
120

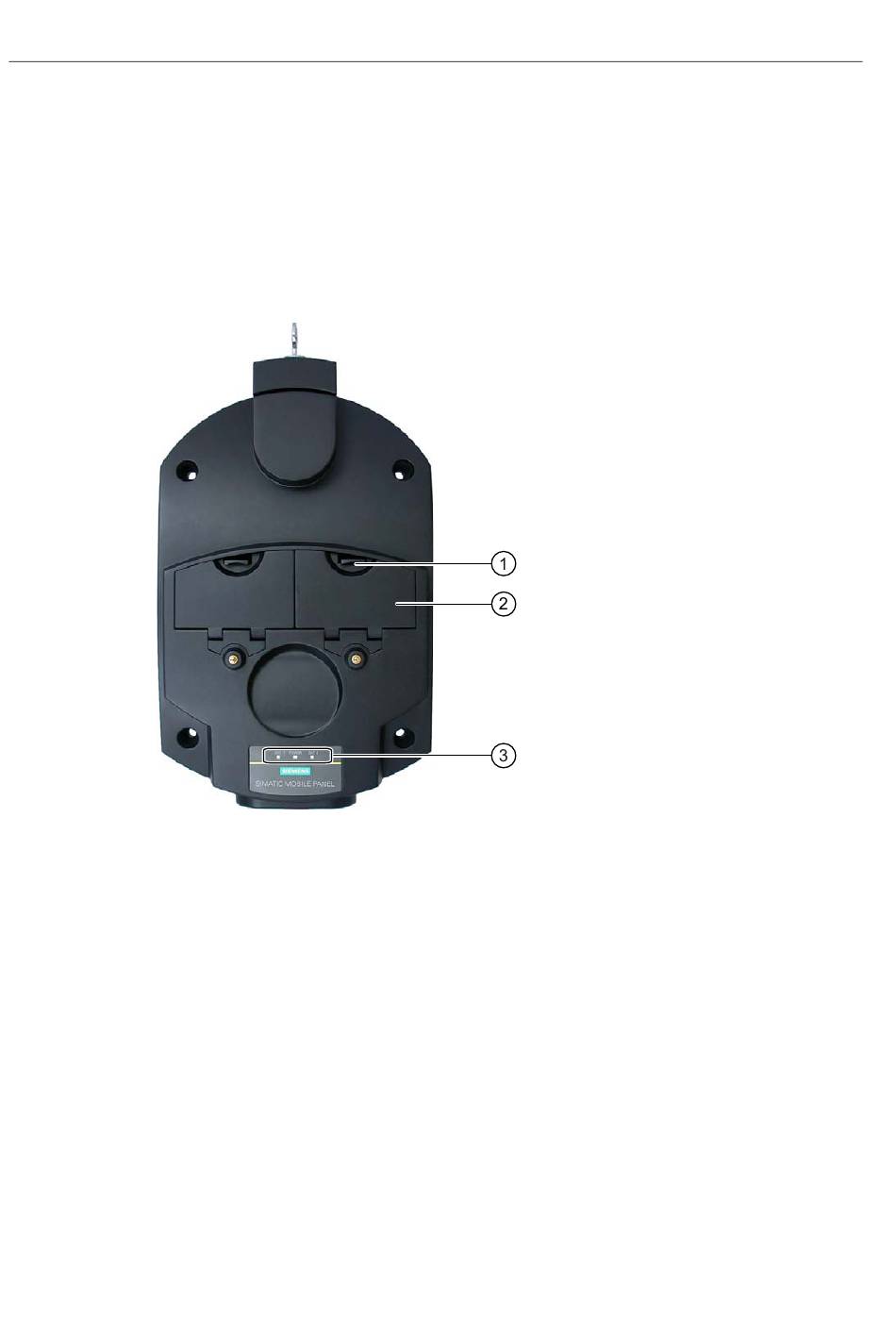

Rasthaken für die Ladefachabdeckung
Ladefach
LED-Anzeige
Die Ladefachabdeckung lässt sich öffnen.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
