Prozessführungsphase
Nach dem Transfer des Projekts auf das Bediengerät bedient und beobachtet der Bediener
in der Prozessführungsphase die laufenden Prozesse. Das Bediengerät ist an eine
Steuerung in der Anlage gekoppelt und tauscht mit dieser Steuerung Werte aus. In den
Anlagenbildern, die auf den Bediengeräten angezeigt werden, werden die ablaufenden
Prozesse anschaulich dargestellt.

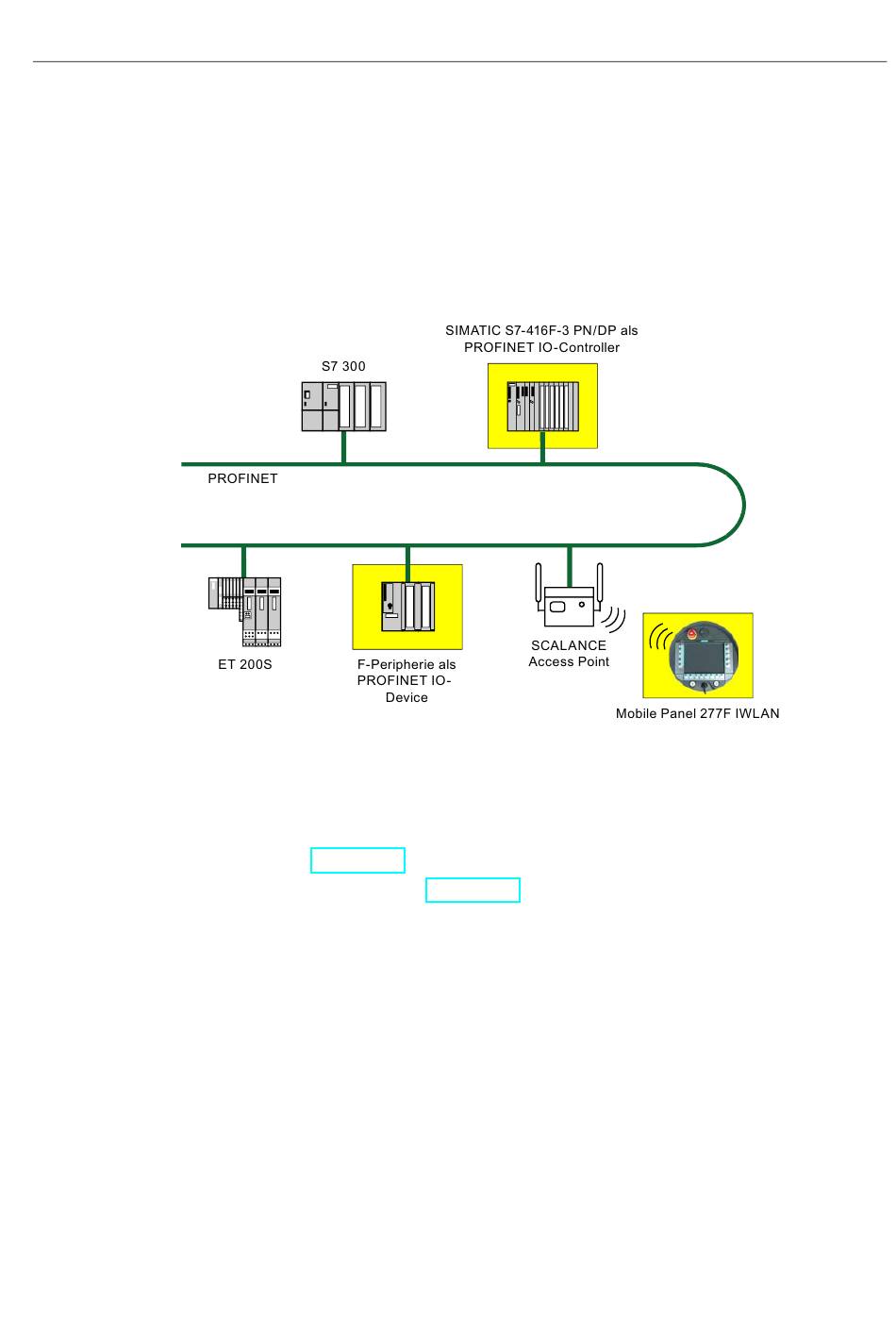

Das folgende Bild zeigt einen Beispielaufbau einer Anlage mit dem
Mobile Panel 277F IWLAN.
In der dargestellten Konfiguration kommuniziert jedes PROFINET IO-Device mit nur einem
PROFINET IO-Controller. Das Mobile Panel 277F IWLAN kommuniziert in diesem Beispiel
ausschließlich mit der F-CPU als F-PROFINET IO-Controller.
Siehe auch
Projekt bedienen (Seite 235)
Projekt bereitstellen und sichern (Seite 191)
1.4
Transponder
Wirkbereiche und Zonen mit Transpondern formen
Transponder formen Wirkbereiche und Zonen. Wirkbereiche und Zonen werden durch den
maximalen Abstand zu einem oder mehreren Transpondern definiert.
Wirkbereiche
Sie können in Ihrer Anlage Wirkbereiche definieren.
Ein Wirkbereich ist der Bereich, in dem Sie Teile der Anlage, z. B. eine Maschine, mit den
Zustimmtastern des Bediengeräts fehlersicher bedienen.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
Überblick
1.4 Transponder
25
