11.10.2
Manueller Produktionsablauf
Einleitung
Sie fordern Produktionsdaten verschiedener Werkstücke von der Steuerung an und zeigen
diese am Bildschirm des Bediengeräts zur Kontrolle an. Sie wollen die übertragenen
Produktionsdaten gegebenenfalls in der Rezepturanzeige oder im Rezepturbild korrigieren.
Vorgehensweise
Ein an der Steuerung angeschlossenes Lesegerät liest den Barcode eines Werkstücks.
Die Barcode-Bezeichnungen entsprechen dabei den Namen der Rezepturdatensätze.
Abhängig von der Barcode-Bezeichnung wird der benötigte Rezepturdatensatz von der
Steuerung gelesen. Der Rezepturdatensatz wird zur Kontrolle am Bediengerät angezeigt.
Sie können jetzt den Rezepturdatensatz ändern und speichern. Anschließend übertragen
Sie den geänderten Rezepturdatensatz wieder an die Steuerung.

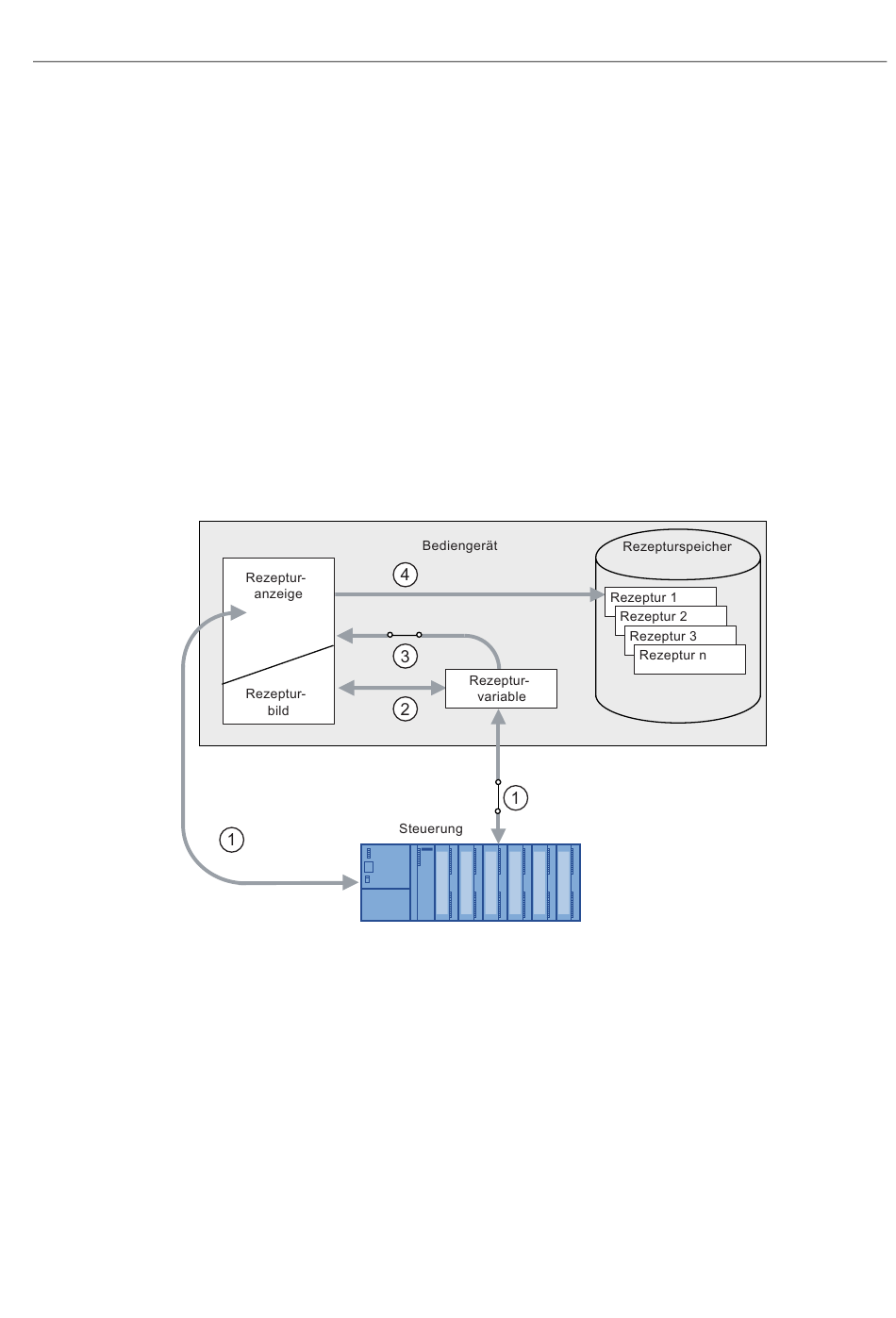

Das folgende Bild zeigt schematisch den Datenfluss.
①
②
③
④
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
Rezepturdatensatz wird aus der Steuerung gelesen und nach Änderungen wieder in
die Steuerung geschrieben.
Rezepturvariablen im Rezepturbild anzeigen und bearbeiten.
Variablen werden synchronisiert.
Rezepturdatensätze werden im Rezepturspeicher des Bediengeräts gespeichert.
Rezepturen bedienen
11.10 Beispiele
309
