Anbauen und Anschließen
4.7 Anschluss des Bediengeräts
VORSICHT
Beschädigung des Bediengeräts
Bei geöffnetem Anschlussfach kann das Bediengerät durch elektrostatische Entladungen
beschädigt werden.
EGB
Achten Sie bei Arbeiten im geöffneten Gehäuse darauf, dass Strom führende Leiter nicht
mit elektrischen Schaltkreisen in Berührung kommen.
Beachten Sie die EGB-Hinweise.
1. Entnehmen Sie, falls vorhanden die Hauptbatterie mithilfe des Bandes.
2. Schrauben Sie die sechs Schrauben der Abdeckung etwa 1 cm weit heraus.
3. Klappen Sie die Abdeckung auf.
Ergebnis
Das Anschlussfach ist geöffnet.

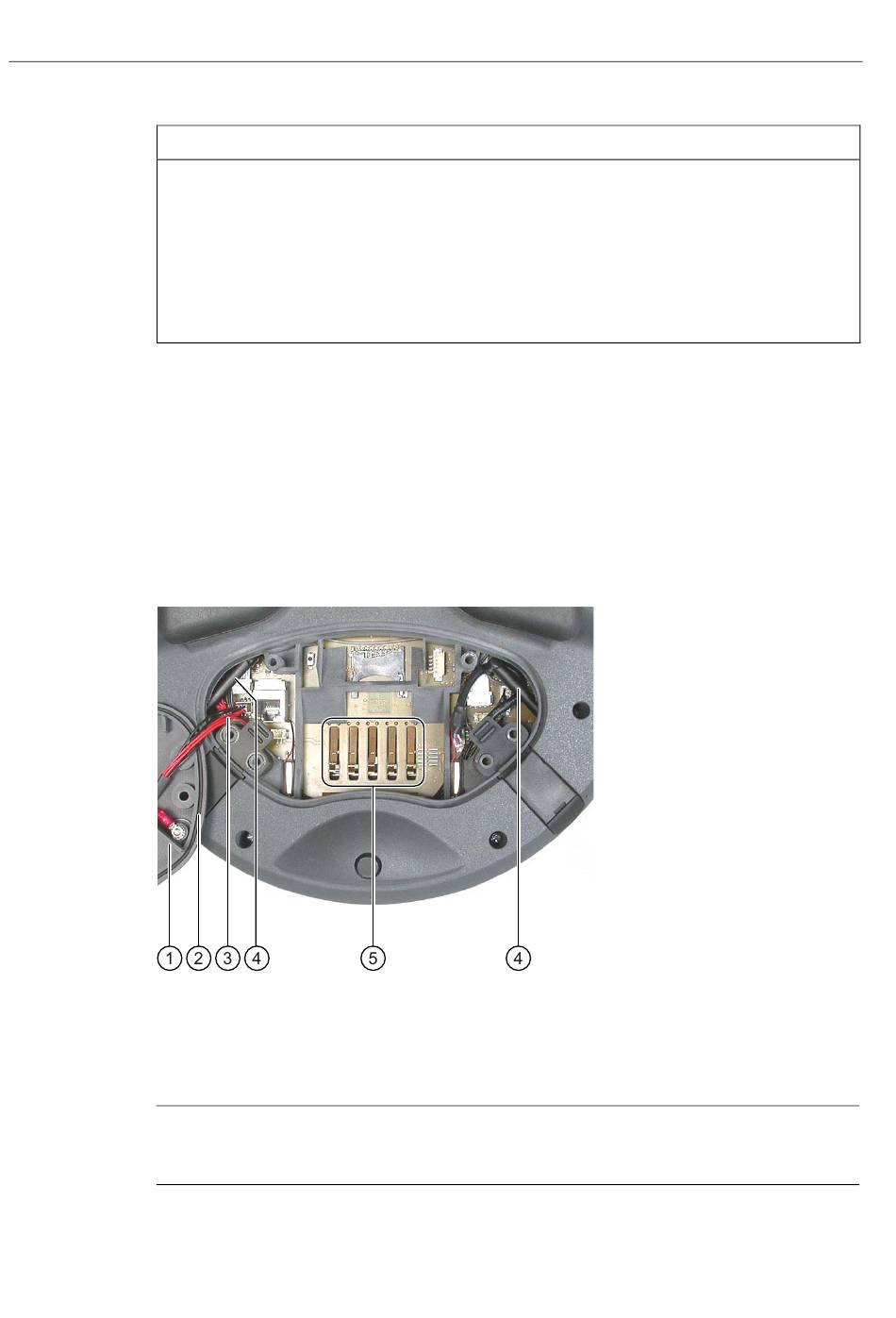

① Anschlussfachabdeckung
② Dichtgummi
③ Leitung zu den Ladekontakten
④ Antenne
⑤ Kontakte für die Hauptbatterie
Hinweis
Setzen Sie in das Anschlussfach ausschließlich Speicherkarte und Überbrückungsbatterie
ein! Legen Sie keine anderen Gegenstände in das Anschlussfach.
74
Die Überbrückungsbatterie und die Speicherkarte, falls vorhanden, sind jetzt sichtbar.
Die Abdeckung ist so gestaltet, dass die Schrauben unverlierbar sind.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
