Zonen
Die Anlage kann in verschiedene Zonen aufgeteilt werden. In einer bestimmten Zone wird
z. B. ein bestimmter technologischer Prozessteil ausgeführt, z. B. Teilemontage. Im Projekt
können zonenspezifische Anlagenbilder und Bedienmöglichkeiten projektiert sein.
Hinweis
Sie können das Bediengerät auch betreiben, ohne dass Zonen in der Anlage definiert sind.
Regeln für Zonen
Maximal sind 254 Zonen möglich. Eine Zone benötigt mindestens einen Transponder.
Eine Zone kann maximal durch 255 Transponder geformt sein. Die Zonen dürfen sich
nicht überlappen.
Eine Zone wird durch den maximalen Abstand des Bediengeräts zu einem oder mehreren
Transpondern definiert. Für alle Transponder einer Zone gilt der gleiche maximale Abstand.
Die Zuordnung der Transponder zu den Zonen ist im Projekt festgelegt.
Beispiel

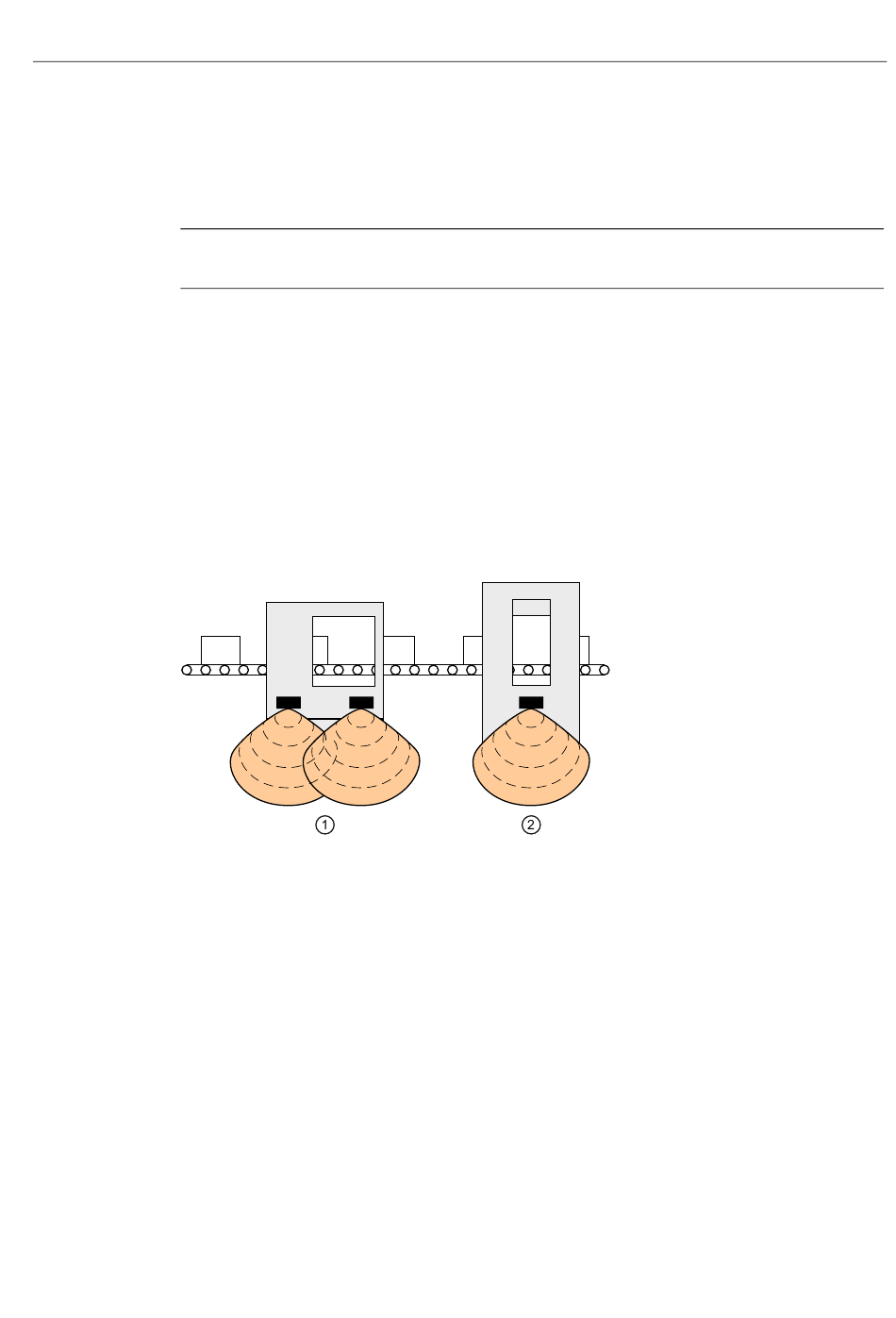

Das folgende Bild zeigt ein Beispiel mit zwei Zonen:
① Zone 1, von zwei Transpondern geformt
② Zone 2, von einem Transponder geformt
Transponder
Jeder Transponder hat eine eindeutige ID. Der Sendebereich des Transponders hat
annähernd die Form einer Keule mit einer Reichweite von ca. 8 m.
Sie stellen die ID direkt am Transponder ein. Die eingestellte ID muss mit der
Parametrierung im Projekt übereinstimmen.
Die Abstandsmessung erfolgt auf folgende Weise:
● Das Bediengerät sendet im laufenden Projekt Signale aus.
● Der Transponder reagiert auf das Signal vom Bediengerät und sendet seine ID
● Das Bediengerät misst die Entfernung zu dem Transponder bzw. zu den Transpondern.
Damit ermittelt das Bediengerät den aktuellen Wirkbereich bzw. die aktuelle Zone, in der es
sich befindet.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
zum Bediengerät.
Einsatz planen
3.6 Wirkbereiche und Zonen
59
