5.5.4.2
Bedienelemente als Direkttasten auswerten
Einleitung
Sie können die Bedienelemente des Bediengeräts als Direkttasten projektieren.
Die Zustände folgender Bedienelemente stehen dann direkt im E/A-Bereich der Steuerung
zur Verfügung:
● Die Richtungsimpulse des Handrads
● Der Schaltzustand der Funktionstasten
● Der Schaltzustand des Schlüsselschalters
● Der Schaltzustand der Leuchtdrucktaster
Byte-Zuordnung

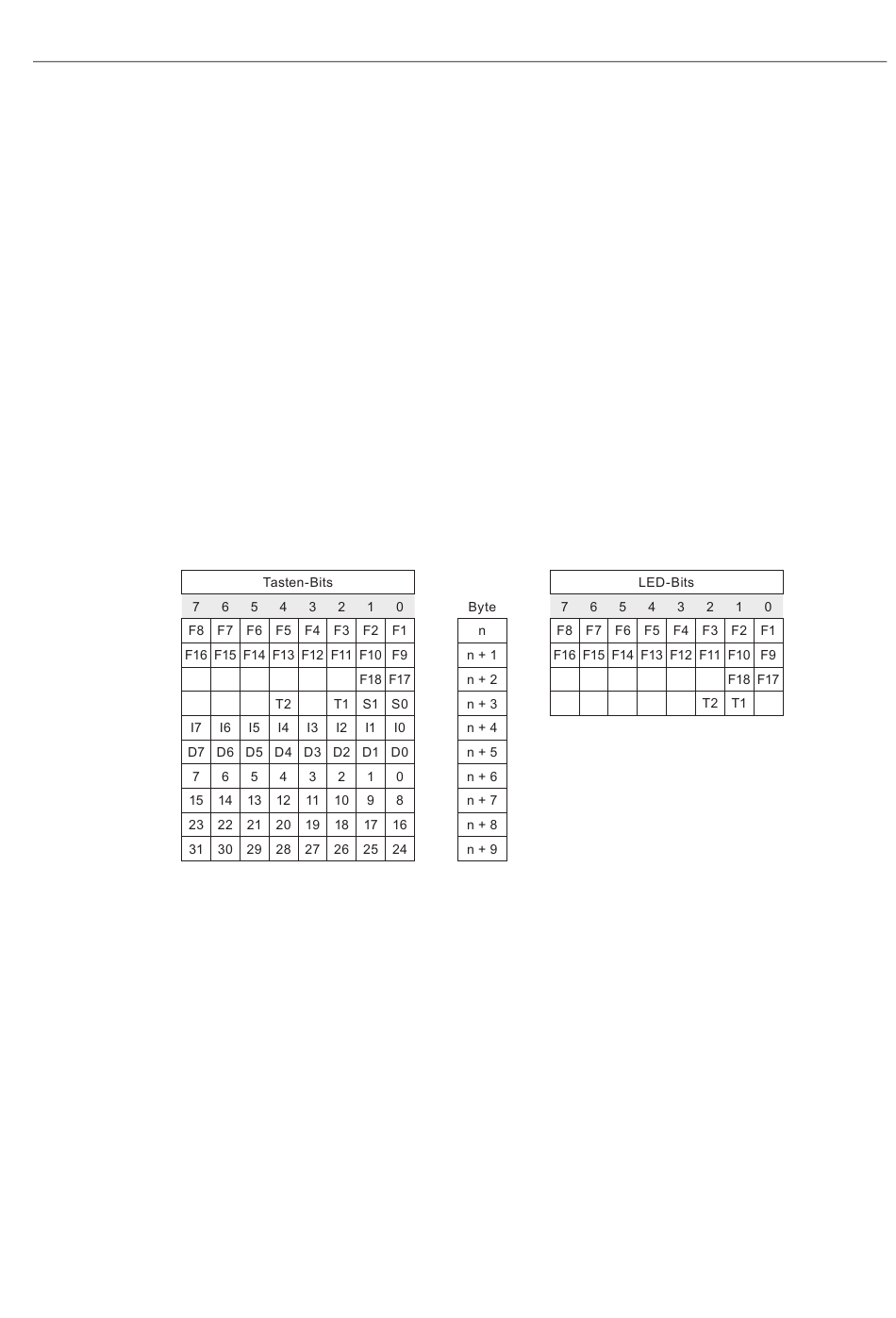

Das folgende Bild zeigt die Zuordnung der Tasten (Eingänge) und LEDs (Ausgänge) zu den
Bytes im Prozessabbild der Steuerung.
Nähere Hinweise entnehmen Sie gegebenenfalls Ihrer Anlagendokumentation.
F
S
T1
T2
I
D
Die Bytes "n+6" bis "n+9" enthalten die Direkttasten-Bits für Touch-Schaltflächen.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
Bit für Funktionstaste
Bit für Schlüsselschalter
Bit für linken Leuchtdrucktaster
Bit für rechten Leuchtdrucktaster
Bit für Handradimpulse, vorwärts
Bit für Handradimpulse, rückwärts
Bedienelemente und Anzeigen
5.5 Bedienelemente
107
