Technische Angaben
13.3 Abstrahlcharakteristiken
WLAN
WLAN nach IEEE 802.11 a
Siehe auch
Schnittstellen am Bediengerät (Seite 76)
13.3
Abstrahlcharakteristiken
13.3.1
Abstrahlcharakteristik des Transponders
Antennentyp
Polarisierung
Frequenzbereich
Antennengewinn
Impedanz
Halbwertsbreiten, horizontal bei 2,45 GHz
Halbwertsbreiten, vertikal bei 2,45 GHz
Reichweiten in Abhängigkeit von der Winkelabweichung zur Hauptstrahlrichtung

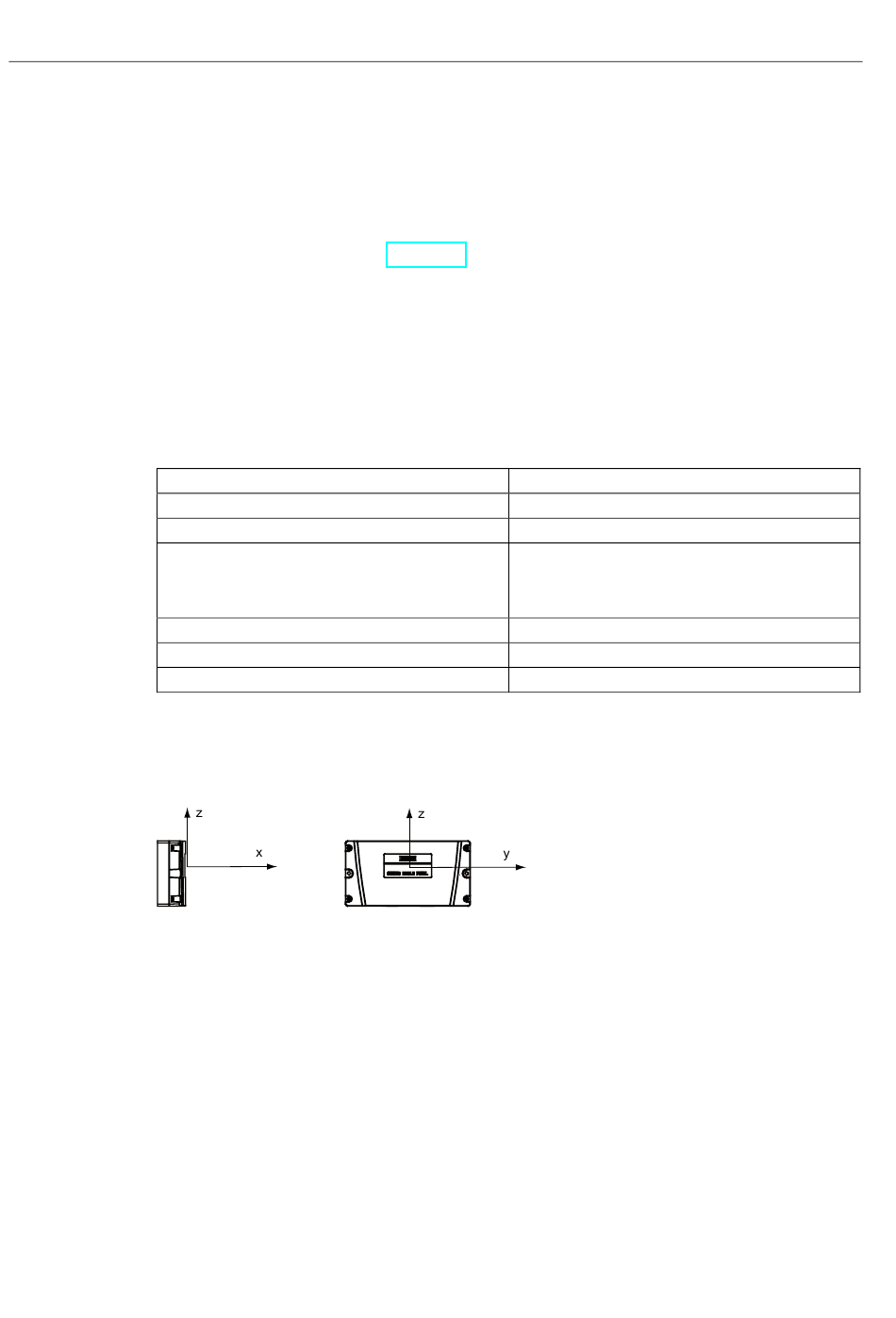

Das folgende Bild zeigt das am Transponder angelegte Koordinatensystem.
324
Dual Port Patch Antenne
Vertikal und horizontal
2.400 - 2.483 MHz
Max. in Hauptstrahlrichtung
Port1: 2,6 dBic
•
Port 2: 2,7 dBic
•
50 Ω
93°
90°
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
Mobile Panel 277F IWLAN
