Projekt bedienen
9.12 Schalter bedienen
9.12
Schalter bedienen
Einleitung
Der Schalter ist ein Bedienobjekt und Anzeigeobjekt mit zwei vordefinierten
Schaltzuständen, z. B. "An" und "Aus". Schalter können den Zustand eines Anlagenteils
signalisieren, z. B. ob ein Motor läuft. Gleichzeitig können Sie mit dem Schalter den Zustand
des betreffenden Anlagenteils am Bediengerät ändern, z. B. von "An" nach "Aus".
Darstellung
Die Darstellung des Schalters ist abhängig von der Projektierung.
● Schalter mit Schieber
● Schalter mit Text oder Grafik
Vorgehensweise
● Schalter mit Schieber
● Schalter mit Text oder mit Grafik
Ergebnis
Der Schalter wechselt seine Darstellung. Der zugehörige Wert wurde umgeschaltet.
258

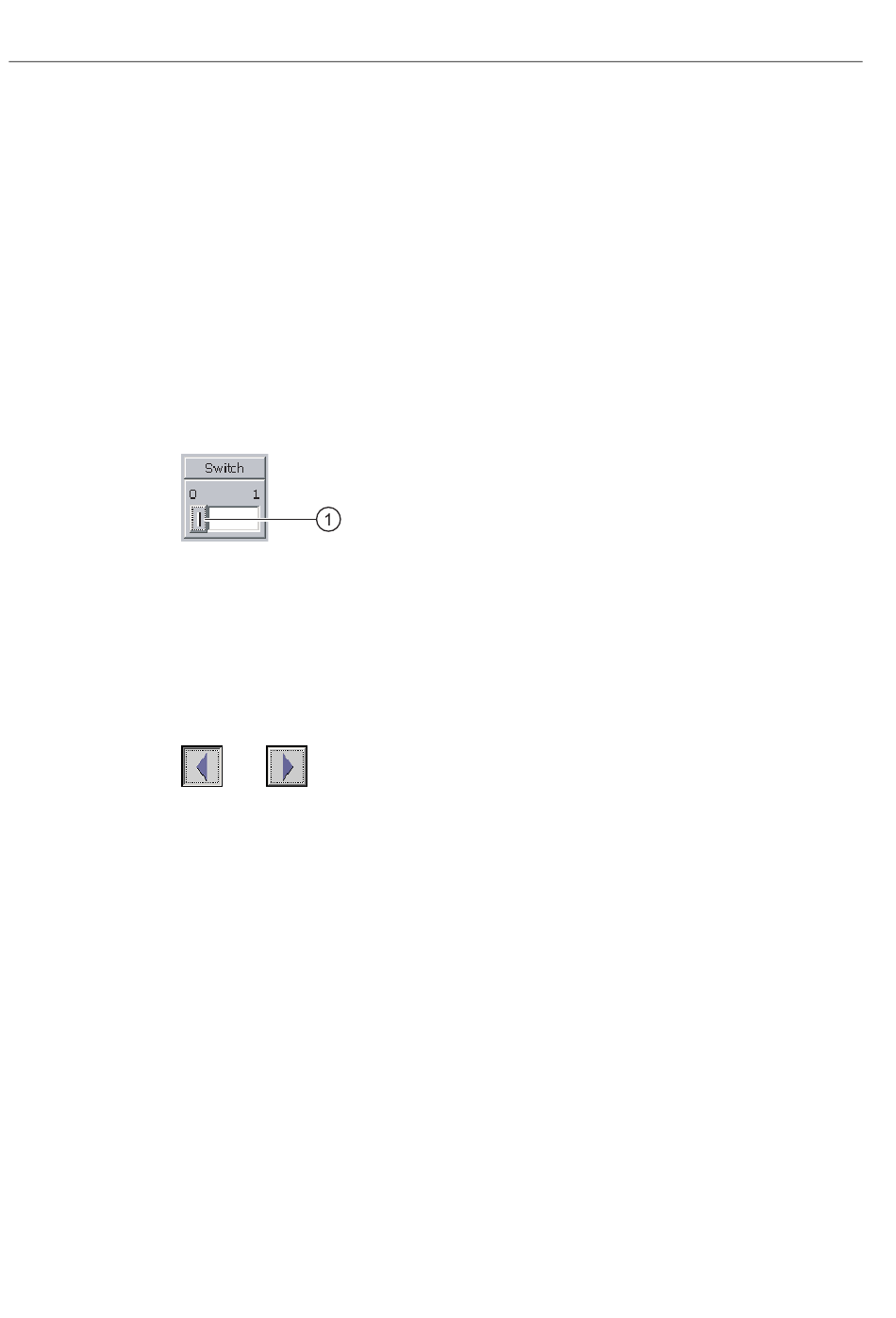

Die beiden Schaltzustände werden durch die Position des Schiebers dargestellt.
①
Schieber
Die beiden Schaltzustände werden durch die Beschriftung des Schalters dargestellt.
Der Schalter ist je nach Schaltzustand mit einem von zwei Texten oder einer von zwei
Grafiken beschriftet.
Beispiele:
"Rückwärts" oder "Vorwärts"
oder
Gehen Sie wie folgt vor:
Ziehen Sie den Schieber in die andere Position oder doppelklicken Sie auf
den Schieberbereich.
Gehen Sie wie folgt vor:
Berühren Sie den Schalter.
Mobile Panel 277F IWLAN
Betriebsanleitung, 08/2008, 6AV6691-1DQ01-2AA0
