Inbetriebnahme bei EtherNet/IP
6.5.3 "Message"-Konfiguration in Rockwell Automation Studio 5000®
Attribute von CIP-Objektklassen können in Rockwell Automation Studio 5000® mit der Mes-
sage instruction bearbeitet werden. Dies erfordert die Auswahl des richtigen Message- und
Service-Typs mit dem entsprechenden Service-Code.
Die Kanäle wie im Channel Settings Object werden jeweils in aufsteigender Reihenfolge einer
Instanz-ID zugeordnet.
Kanalzuordnung
Channel 1
Channel 2
[...]
Channel 15
Channel 16
Tabelle 6.70
Die IO-Link-Ports wie im IO-Link Port Settings Object, IO-Link Failsafe Parameter Object und
IO-Link Device Parameter Object sind in aufsteigender Reihenfolge jeweils einer Instanz-ID
zugeordnet.
Zuordnung der IO-Link-Ports
IO-Link port 1
[...]
IO-Link port 8
Tabelle 6.71
Get/Set attribute single
Mit dem Get/Set attribute single-Service der CIP-Objektklassen-ID, der Instanz-ID und der Attri-
but-ID kann auf jedes Attribut, mit Ausnahme des IO-Link Device Parameter-Objekt-Instanz 1
... n, zugegriffen werden.

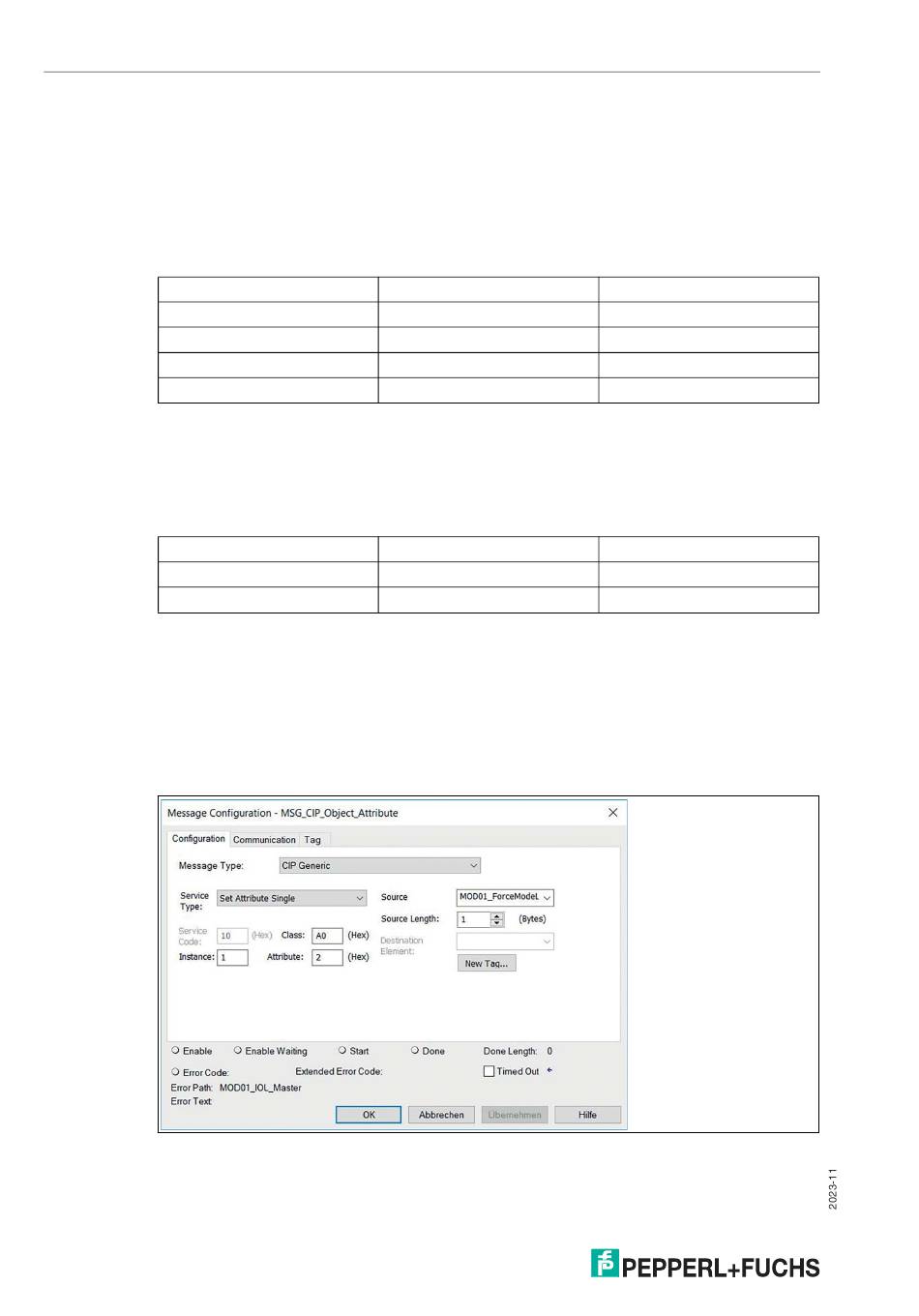

Die folgende Abbildung zeigt ein Beispiel-Setting für das Force Mode Lock, Attribute 2 des
General Settings Object 0xA0 mit Message instruction:
Abbildung 6.21
78
Port X1.ChA
Port X1.ChB
[...]
Port X8.ChA
Port X8.ChB
Port X1.ChA
[...]
Port X8.ChA
CIP object instance 1
CIP object instance 2
[...]
CIP object instance 15
CIP object instance 16
CIP object instance 1
[...]
CIP object instance 8
