ICE11-8IOL-G60L-V1D
Inbetriebnahme bei EtherNet/IP
6.4
Konfiguration und Betrieb mit Rockwell Automation Studio 5000®
Die auf den folgenden Seiten beschriebene Konfiguration und Inbetriebnahme des Moduls
bezieht sich auf Rockwell Automation Studio 5000®, V30. Wenn Sie ein Engineering-Tool eines
anderen Anbieters verwenden, beachten Sie bitte die zugehörige Dokumentation.
Grundlegende Inbetriebnahme
1.
Erstellen Sie ein neues Projekt in Studio 5000®.
2.
Wählen Sie den passenden Controller aus.
3.
Wenn keine integrierte EtherNet/IP-Schnittstelle verfügbar ist, fügen Sie unter Controller
Organizer > I/O-Configuration die richtige Kommunikationsschnittstelle zu Ihrer Backplane
hinzu.
4.
Legen Sie einen Kommunikationspfad fest, um das Herunterladen des Projekts zu
ermöglichen.
5.
Installieren Sie die EDS_Dateien des Moduls in Studio 5000® mit dem EDS-Hardware-
Installations-Tool.
6.
Gehen Sie zu Controller Organizer > I/O-Configuration und führen Sie einen Rechts-Klick
auf Ethernet aus.
7.

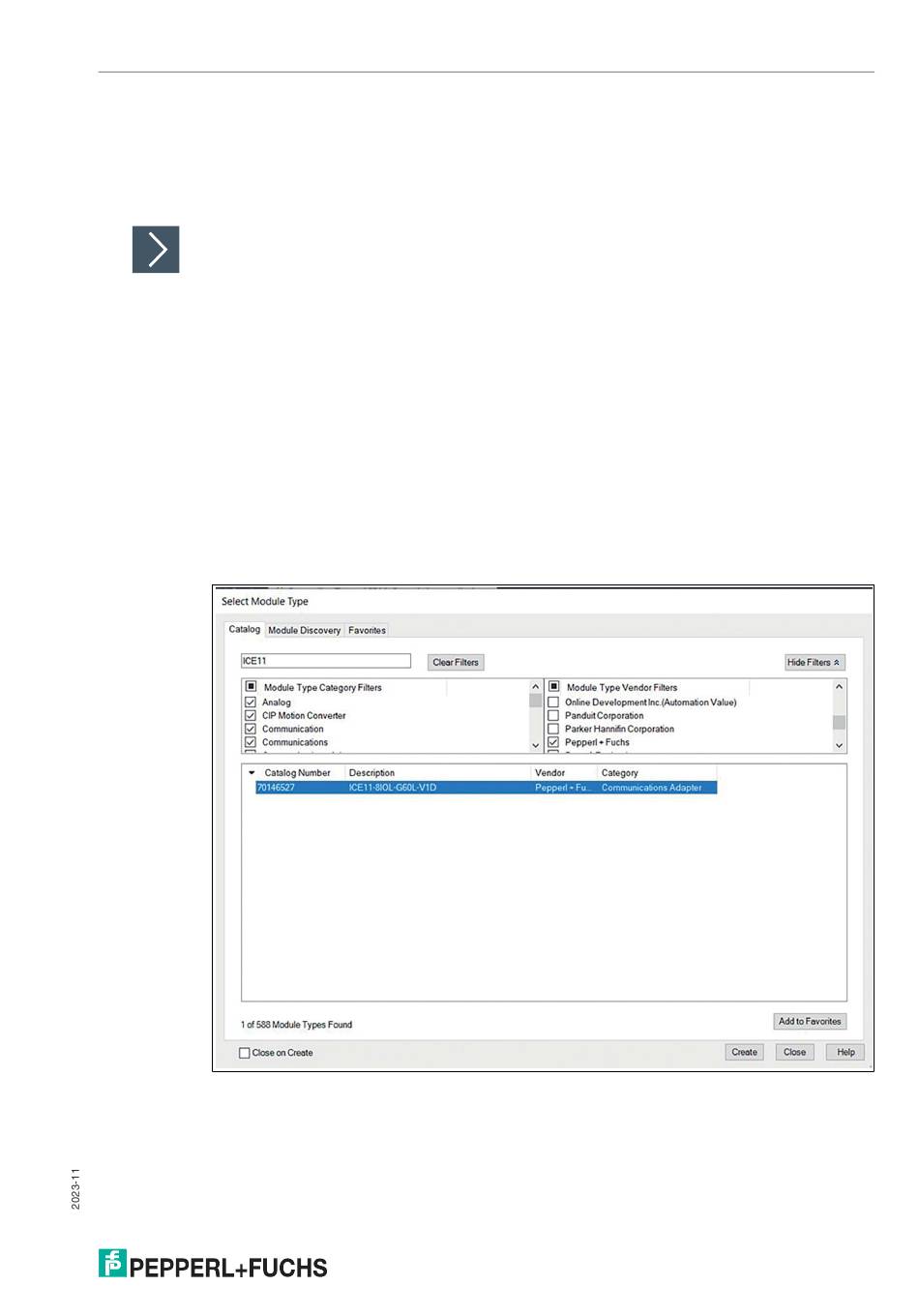

Wählen Sie New Module im Menü aus. Das folgende Auswahlfenster wird geöffnet:
Abbildung 6.1
8.
Verwenden Sie den Module Type Vendor Filter auf der rechten Seite, um alle installierten
Geräte von Pepperl+Fuchs anzuzeigen.
49
