Inhaltszusammenfassung für Pepperl+Fuchs IQH3-FP-V1

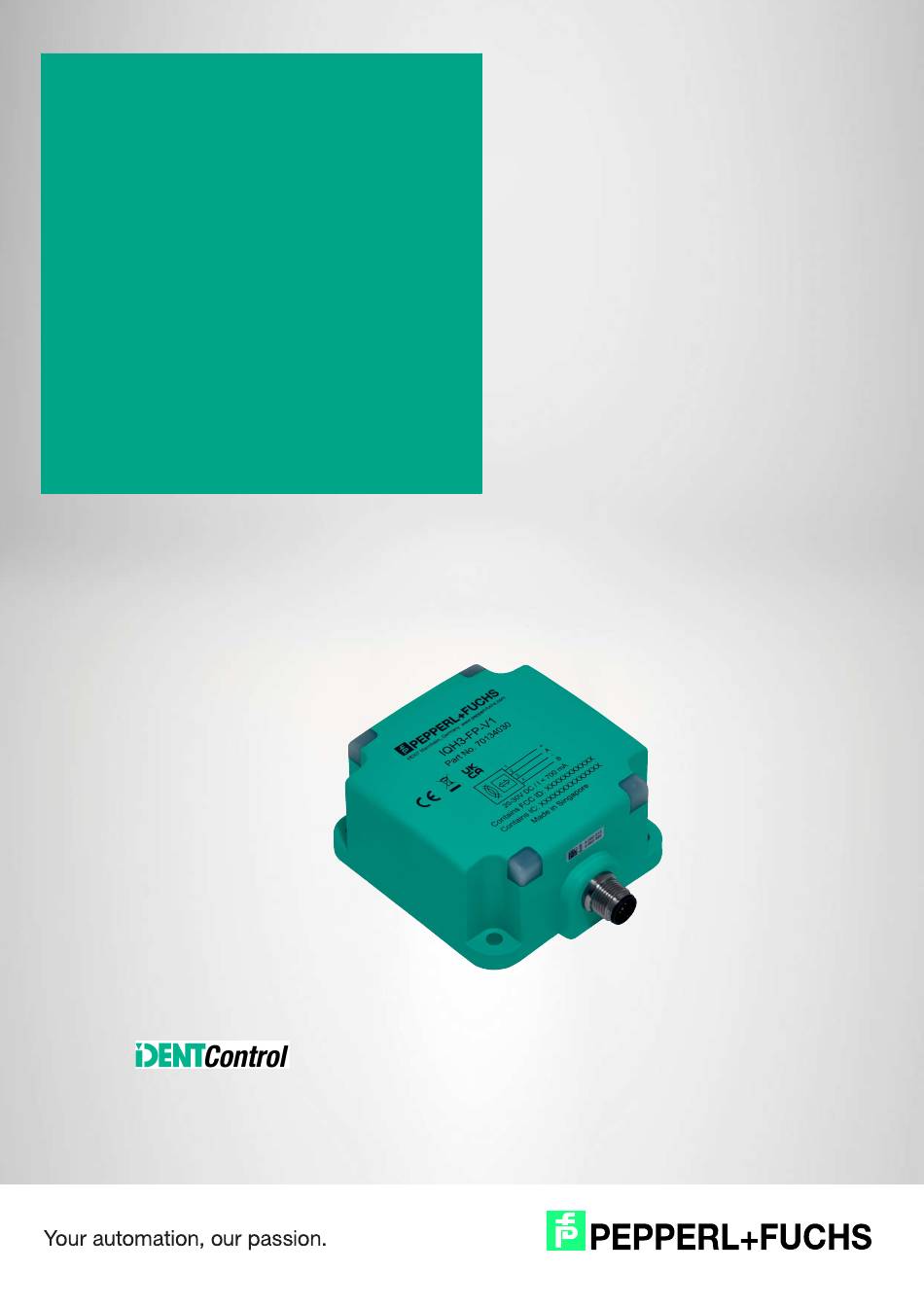

- Seite 1 IQH3-FP-V1 RFID-Schreib-/Lesegerät für IDENTControl, 13,56 MHz, ISO 15693 Handbuch...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindu- strie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fas- sung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
- Seite 3 IQH3-FP-V1 Inhaltsverzeichnis Einleitung ........................5 Inhalt des Dokuments ................... 5 Zielgruppe, Personal ..................5 Bestimmungsgemäße Verwendung ............. 5 Verwendete Symbole..................6 Begriffe und Abkürzungen................7 Zertifikate und Zulassungen..................8 Konformitätserklärung (RE Directive 2014/53/EU)........8 FCC-Information..................... 8 IC-Information ....................9 UL Information ....................9 Weitere länderspezifische Zulassungen .............
- Seite 4 IQH3-FP-V1 Inhaltsverzeichnis Bedienung ........................19 Datenträger 13,56 MHz ISO15693 ..............19 Allgemeines ....................20 Erfassungsbereich..................20 Mehrere Transponder im Erfassungsbereich..........20 Befehlsübersicht ..................20 Schreib-/Lesebefehle...................21 Konfigurationsbefehle .................26 6.7.1 Parameter lesen und schreiben ..................26 6.7.2 Parameter ......................... 27 Anhang........................36 Fehler- und Statusmeldungen ..............36 ASCII-Tabelle....................37...
- Seite 5 IQH3-FP-V1 Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: • Produktidentifizierung • Lieferung, Transport und Lagerung • Montage und Installation • Inbetriebnahme und Betrieb •...
- Seite 6 IQH3-FP-V1 Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informati- ven Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen kön- nen. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden.
- Seite 7 IDENTControI RFID-Auswerteeinheit von Pepperl+Fuchs; Schnittstelle zur übergeordne- ten Steuerung; steuert die Kommunikation der angeschlossenen Schreib- /Lesegeräte Pepperl+Fuchs-spezifische Bezeichnung der Datenträger mit 13,56 MHz ISO/IEC 15693 Standard zur Datenübertragung für ein 13,56 MHz-RFID-System Datenträger; Transponder Kennziffer für die Anwendungsfamilie; stellt die Art der Anwendung dar, die durch den Transponder gelöst wird;...
- Seite 8 Hinweis! Eine Konformitätserklärung kann beim Hersteller angefordert oder im Internet unter www.pepperl-fuchs.com heruntergeladen werden. Der Hersteller des Produkts, die Pepperl+Fuchs SE in 68307 Mannheim, besitzt ein zertifizier- tes Qualitätssicherungssystem gemäß ISO 9001. ISO9001 FCC-Information This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: 1.
- Seite 9 . Supply must be SELV (Safety Extra Low Voltage). The Overvoltage Category II is applied. This is ensured, when a Pepperl+Fuchs IDENTControl control interface is used. Protection class IP67 is not included in the UL approval. The protection class is tested by Pepperl+Fuchs SE.
- Seite 10 Produktbeschreibung Produktbeschreibung Produktbeschreibung Einsatz und Anwendung Das Schreib-/Lesegerät IQH3-FP-V1 ist für das Schreiben und Lesen von passiven Datenträ- gern im Frequenzbereich von 13,56 MHz nach dem Standard ISO15693 ausgelegt. Das Schreib-/Lesegerät muss mit einer IDENTControl-Auswerteeinheit von Pepperl+Fuchs betrie- ben werden.
- Seite 11 Die zulässige Höchsttemperatur des Anschlusskabels muss mindestens +70 °C betragen. Der Mindestdurchmesser des Anschlusskabels muss 22 AWG oder 0,34 mm² betragen. do not connect Shield Abbildung 3.3 Das Schreib-/Lesegerät IQH3-FP-V1 wird über einen Steckverbinder M12 x 1 mit einer IDENT- Control-Auswerteeinheit verbunden. Zubehör 3.5.1 IDENTControl Das Schreib-/Lesegerät wird an die IDENTControl-Auswerteeinheiten von Pepperl+Fuchs...
- Seite 12 Tabelle 3.1 3.5.2 Datenträger Das Schreib-/Lesegerät kann auf jeden Datenträger zugreifen, der den Standard ISO15693 erfüllt. Für eine Übersicht über mögliche Datenträger siehe Kapitel 6.1. Es können beispiels- weise folgende Datenträger von Pepperl+Fuchs verwendet werden: Bezeichnung ISO15693 IQC21-16 50pcs IQC21-30 25pcs...
- Seite 13 IQH3-FP-V1 Produktbeschreibung 3.5.3 Verbindungskabel zu Schreib-/Lesegeräten und Triggersensoren Zum Anschluss der Schreib-/Lesegeräte und Triggersensoren stehen passende Verbindungs- kabel mit Abschirmung zur Verfügung. Abbildung 3.6 Zubehör Bezeichnung Länge 2 m (Buchse gerade, Stecker gewinkelt) V1-G-2M-PUR-ABG-V1-W Länge 5 m (Buchse gerade, Stecker gewinkelt) V1-G-5M-PUR-ABG-V1-W Länge 10 m (Buchse gerade, Stecker gewinkelt)
- Seite 14 Zubehör Bewahren Sie die Originalverpackung für den Fall auf, dass Sie das Gerät zu einem späteren Zeitpunkt einlagern oder verschicken. Bei Fragen wenden Sie sich bitte an Pepperl+Fuchs. Montage Hinweis! Das Schreib-/Lesegerät ist für die Wandmontage oder die Montage an Halterungen im Innenbereich vorgesehen.
- Seite 15 IQH3-FP-V1 Installation Mindestabstände Bei der Platzierung des Schreib-/Lesegeräts achten Sie auf die Einhaltung von Mindestabstän- den. Der seitliche Abstand zwischen Gerät und Metallen oder Flüssigkeiten sollte mindestens 15 cm betragen. Der Abstand zwischen Gerät und dem Boden sollte ebenfalls mindestens 15 cm betragen.
- Seite 16 IQH3-FP-V1 Installation Anschluss Schließen Sie das Schreib-/Lesegerät mit einem geschirmten Verbindungskabel (siehe Kapitel 3.5.3) an die IDENTControl-Auswerteeinheit an. Achten Sie auf eine durchgehende Schir- mung, um EMV-Störungen zu vermeiden. Siehe Kapitel 4.6. Warnung! Falscher elektrischer Anschluss Beschädigung des Gerätes oder der Anlage durch falschen elektrischen Anschluss.
- Seite 17 IQH3-FP-V1 Inbetriebnahme Inbetriebnahme Festlegungen 5.1.1 Darstellung Spitze Klammern umfassen die abgekürzte Bedeutung in einer Befehlsstruktur, z. B. <Data> Der Index oder .xx beschreibt eine Hexadezimalzahl. beschreibt einen Wert im Hexadezimalsystem, der in ASCII-Zeichen angegeben ist. ASCII Beispiel: 10 entspricht A entspricht 41 .
- Seite 18 IQH3-FP-V1 Inbetriebnahme Transponder lesen enhanced buffered read fixcode Senden Sie den Befehl enhanced buffered read fixcode an das Schreib-/Lesegerät. Die blaue LED am Schreib-/Lesegerät leuchtet. Seriell Ethernet Profibus/Profinet Befehl: .00.04.1D.02 .1D.02 Bestätigung: .00.06.1D.02.FF.0E .1D.02.FF.0E Antwort: .35.31 .00.06.1D.02.05.0F .1D.02.05.0F Tabelle 5.2 enhanced buffered read fixcode, kein Transponder im Erfassungsbereich Bewegen Sie einen Transponder in den Erfassungsbereich des Schreib-/Lesegeräts.
- Seite 19 IQH3-FP-V1 Bedienung Bedienung Datenträger 13,56 MHz ISO15693 Die Datenträger eines RFID-Systems mit 13,56 MHz bieten eine deutlich höhere Zugriffsgeschwindigkeit auf die Daten als ein vergleichbares RFID-System auf Basis einer Arbeitsfrequenz von 125 kHz. Das 13,56-MHz-System ist durch die ISO15693 standardisiert.
- Seite 20 Verwenden Sie bei Anwendungen im Multiframe-Protokoll immer Transponder des gleichen Transpondertyps. Befehlsübersicht Die in der Liste aufgeführten Befehle sind auf den folgenden Seiten ausführlich beschrieben. Im Folgenden wird die Befehlssyntax für das Schreib-/Lesegerät IQH3-FP-V1 mit serieller Aus- werteeinheit IDENTControl verwendet. In den Befehlen ist die Kanalnummer <ChanNo> ent- halten.
- Seite 21 IQH3-FP-V1 Bedienung Schreib-/Lesebefehle Kürzel Befehlsbeschreibung Siehe "single read fixcode SF" auf Seite 21 Siehe "enhanced buffered read fixcode EF" auf Seite 21 Siehe "single read words SR" auf Seite 21 Siehe "enhanced buffered read words ER" auf Seite 22 Siehe "single write words SW" auf Seite 22 Siehe "enhanced buffered write words EW"...
- Seite 22 IQH3-FP-V1 Bedienung enhanced buffered read words ER Das Schreib-/Lesegerät versucht kontinuierlich, <WordNum> 32-Bit-Worte ab Adresse <Wor- dAddr> zu lesen. Es werden nur sich ändernde Daten über die Schnittstelle übertragen. Verlässt ein Transponder den Erfassungsbereich, wird eine Status 5-Meldung gesendet. Befehl: ER <ChanNo>...
- Seite 23 IQH3-FP-V1 Bedienung single get configuration SG Der Schreib-/Lesekopf versucht genau einmal, den AFI bzw. DSFID zu lesen. Befehl: SG <ChanNo> <FunctionNo> <CHCK> <ETX> Antwort: <Status> <ChanNo> <Data 1> <Data 2> …<Data n> <CHCK> <ETX> <FunctionNo> = 30 = ‘0’ <Data 1> Infoflags <Data 2>...
- Seite 24 IQH3-FP-V1 Bedienung enhanced get configuration EG Der Schreib-/Lesekopf versucht ständig den AFI bzw. DSFID zu lesen. Befehl: EG <ChanNo> <FunctionNo> <CHCK> <ETX> Antwort: <Status> <ChanNo> <Data 1> <Data 2> …<Data n> <CHCK> <ETX> <FunctionNo> = 30 = ‘0’ <Data 1> Infoflags <Data 2>...
- Seite 25 IQH3-FP-V1 Bedienung enhanced set configuration EC Der Schreib-/Lesekopf versucht ständig den AFI bzw. DSFID zu schreiben. Ist die AFI bzw. DSFID bereits schreibgeschützt, wird ein erneutes Schreiben oder Schreib- schützen mit Status 5 beantwortet. Befehl: EC <ChanNo> <ConfAddr> <Data 1> <Data 2> <Data 3> <Data 4>...
- Seite 26 IQH3-FP-V1 Bedienung Konfigurationsbefehle Die Antwort auf einen Konfigurationsbefehl ist eine Statusmeldung vom Schreib-/Lesegerät. Beim Lesen kommt als Antwort eine Statusmeldung und die entsprechenden Daten. 6.7.1 Parameter lesen und schreiben Mit den Konfigurationsbefehlen read parameter RP und write parameter WP können Sie die fol- gende Parameter lesen bzw.
- Seite 27 IQH3-FP-V1 Bedienung Parameter schreiben Der Befehl WP schreibt Konfigurationsparameter auf das Schreib-/Lesegerät. Befehl: WP <ChanNo> <SystemCode> <ParamTyp> <DataLength> <Data> <CHCK> <ETX> Antwort: <Status> <ChanNo> <Data> <CHCK> <ETX> <SystemCode> = Q für IQH3-* ASCII <ParamTyp> = 2 Byte ASCII <DataLength> = Länge von <Data>, 2 Byte binär <Data>...
- Seite 28 IQH3-FP-V1 Bedienung Der "fast read mode" wird nur von den Transpondertypen IQC21,IQC33, IQC37 und IQC50 ab einer Speichergröße von 2 Blöcken unterstützt. Beispiel WP1QDR.00.01.01 setzt das Schreib-/Lesegerät in den "fast read mode". RP1QDR.00.00 liest die aktuell eingestellte Übertragungsrate aus. enhanced status 5 E5 Der Parameter E5 stellt bei der Ausführung eines Enhanced-Befehls die Anzahl der erfolglosen...
- Seite 29 IQH3-FP-V1 Bedienung Bedeutung der Bytes der Antwort .42.31.01.52 Status B zur Kennzeichnung der zusätzlichen Information ASCII , IDENTControl Kanal 1 ASCII InfoTyp , RSSI-Wert number of tags to find NT Der Parameter NT legt die Anzahl der Transponder im Erfassungsbereich fest, die das Schreib- /Lesegerät sucht.
- Seite 30 IQH3-FP-V1 Bedienung .00.00.0 Stunden, Betriebszeit des Schreib-/Lesegeräts 0.93 .00.00.0 Stunden, Dauer des Schreib-/Lesebefehls 0.03 power transmit PT Dieser Parameter legt die Sendeleistung fest oder liest die gesetzte Sendeleistung aus. Mit der Sendeleistung kann die Reichweite abhängig von der Umgebungstemperatur beeinflusst wer- den.
- Seite 31 IQH3-FP-V1 Bedienung Beispiel WP1QQV.00.01.4D legt das Multiframe-Protokoll fest. RP1QQV.00.00 liest das festgelegte Protokoll aus. Antwort auf einen Single-Read-Befehl im Multiframe-Protokoll-Modus: 0<ChanNo><Luid><UID><Ldata><data><CHCK><ETX> 0<ChanNo><Luid><UID><Ldata><data><CHCK><ETX> F<ChanNo>0002<CHCK><ETX> Der Lesebefehl wurde ausgeführt, zwei Transponder haben geantwortet. Für jeden Transponder werden der Status, der IDENTControl-Kanal, die Länge des UID, der UID, die Länge der Daten sowie die gelesenen Daten ausgegeben.
- Seite 32 IQH3-FP-V1 Bedienung tries allowed TA Der Parameter Tries Allowed (TA) stellt die Anzahl der Zugriffsversuche während der Ausfüh- rung einer Schreib-/Leseoperation auf einen Datenträger ein. ParamTyp: Default: TA = 2 Wertebereich: 1 ... 10 Beispiel WP1QTA.00.01.01 erlaubt einen Versuch. WP1QTA.00.01.03 erlaubt 3 Versuche.
- Seite 33 IQH3-FP-V1 Bedienung Bedeutung der Bytes der Antwort .30.31.00.02 Status 0 , Befehl wurde erfolgreich ausgeführt ASCII , IDENTControl Kanal 1 ASCII keine Meldung Verstimmung der Spule durch Metall temperature TE Mit dem Parameter TE können Sie interne Temperaturen des Schreib-/Lesegeräts auslesen.
- Seite 34 IQH3-FP-V1 Bedienung over temperature handling TO Der Parameter TO legt das Verhalten des Schreib-/Lesegeräts bei Übertemperatur fest. Durch dem Parameter kann das Gerät bei Übertemperaturen geschützt werden. ParamTyp: Default: TO = 0 Wertebereich: 0 = switch off 1 = reduce power...
- Seite 35 IQH3-FP-V1 Bedienung AF AFI to request Mit dem Parameter AF lässt sich Transponder nach dem Wert des AFI filtern. Hierdurch kön- nen aus einer Vielzahl von Tags nur die relevanten angesprochen werden. ParamTyp Default: AF = 0 Wertebereich: 0 ... 255 Beispiel WP1QAF.00.01.39 setzt einen Filter auf den AFI mit dem Wert 57...
- Seite 36 IQH3-FP-V1 Anhang Anhang Fehler- und Statusmeldungen Sta- tus/Feh- Beschreibung Der Befehl wurde fehlerfrei ausgeführt Übertemperatur Einschaltmeldung, Reset wurde ausgeführt reserviert Der Befehl ist falsch bzw. unvollständig. Der Parameter befindet sich nicht im gültigen Bereich Es befindet sich kein Datenträger im Erfassungsbereich.
- Seite 37 IQH3-FP-V1 Anhang ASCII-Tabelle ASCII hex ASCII ASCII hex ASCII Space " & < >...
- Seite 38 Pepperl+Fuchs Qualität Informieren Sie sich über unsere Qualitätspolitik: www.pepperl-fuchs.com/qualitaet www.pepperl-fuchs.com © Pepperl+Fuchs · Änderungen vorbehalten / DOCT-8161...
