ICE11-8IOL-G60L-V1D
Inbetriebnahme bei PROFINET
I&M-Record lesen
Lesen von I&M-Daten kann über den standardmäßigen Funktionsblock RDREC (SFB52) in der
Siemens PLC realisiert werden. Als Übergabeparameter sind dabei die logische Adresse des
Slots/Sub-Slots (ID) und der I&M-Index (INDEX) zu verwenden. Rückgabeparameter geben
die Länge der empfangenen I&M-Daten sowie eine Status- bzw. Fehlermeldung wieder.

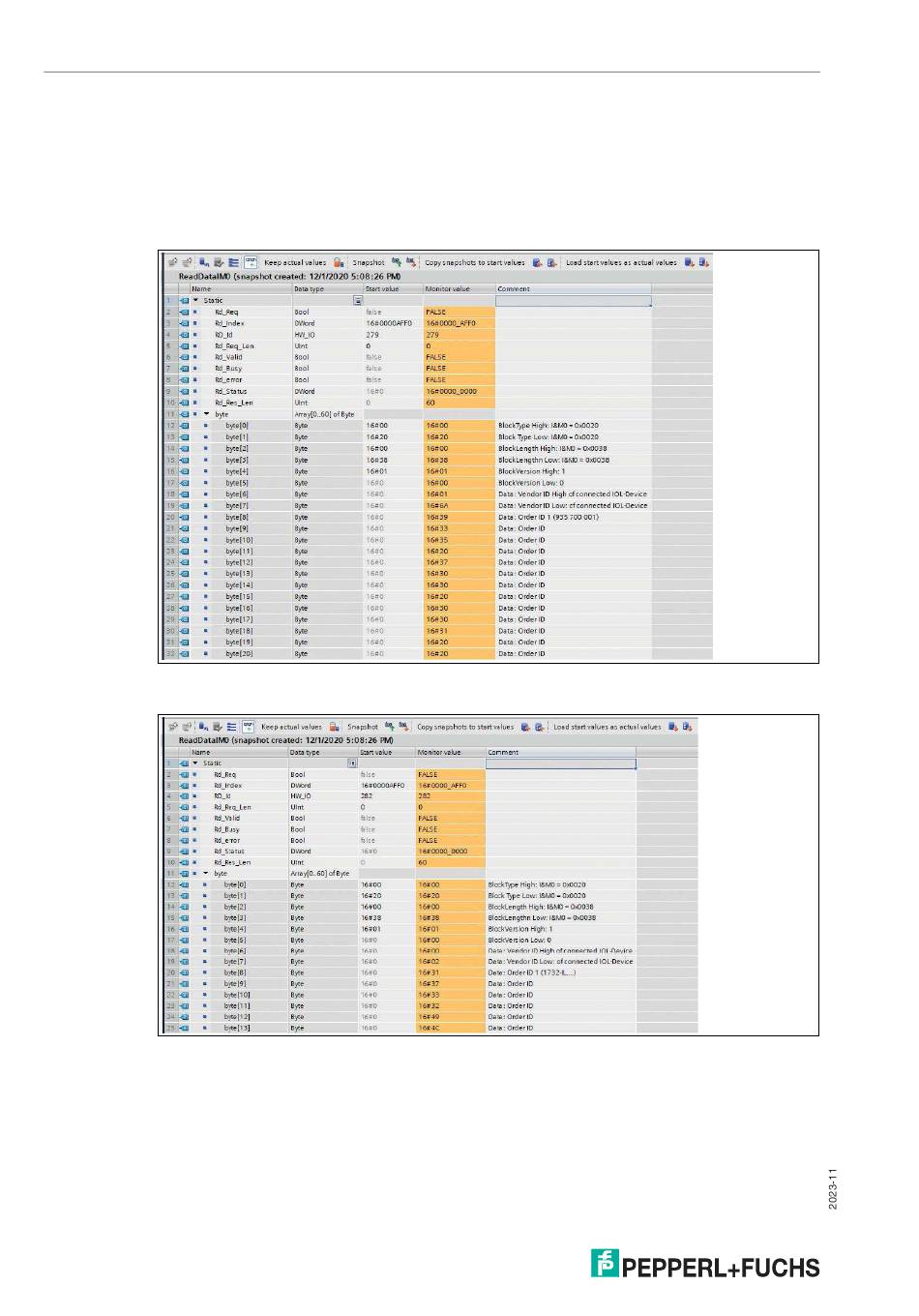

Beispiel: "Read" I&M0 des PROFINET IO-Gerätes
Abbildung 7.51
Beispiel: "Read" I&M0 an Port X1 mit angeschlossenem IOL-Device
Abbildung 7.52
