Inhaltszusammenfassung für Pepperl+Fuchs LAL-SRW-PF-18

  • Seite 1 Lagernummer: 57777- 06/02 (BJ)

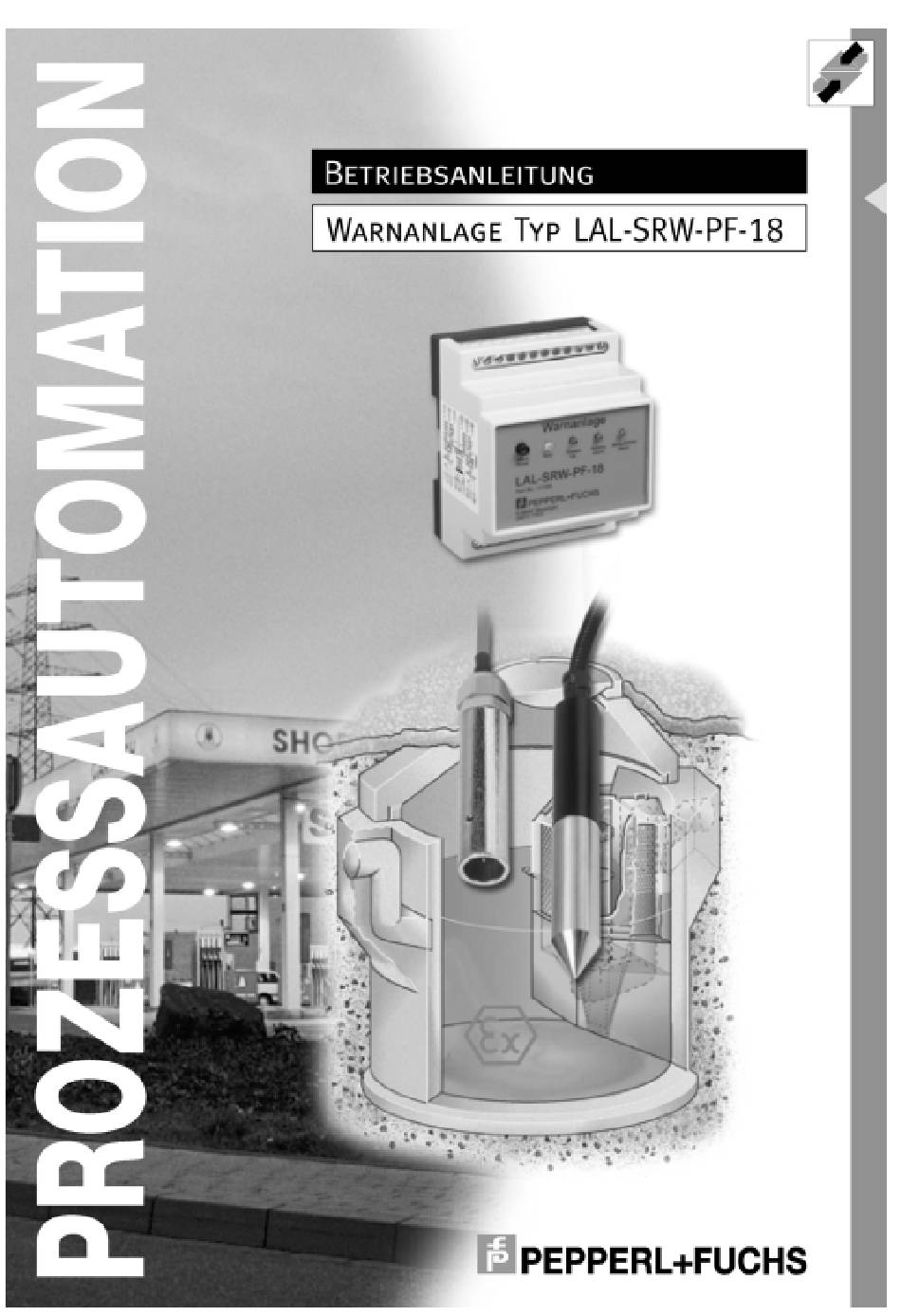

  • Seite 2 Betriebsanleitung Warnanlage Typ: LAL-SRW-PF-18 INHALTSVERZEICHNIS Warnanlage Warnung . Montage . Achtung . Steuereinheit . Anschlusskabel Bild: Anschluss Sensoren. Dip-Schaltereinstellung Bedeutung der Leuchtdioden. Rückstellung von Alarm . Wartung und Gerätetest . Achtung . Störungs-Checkliste am Steuergerät . Technische Daten Steuergerät Technische Daten Schichtdicke-Sensor .

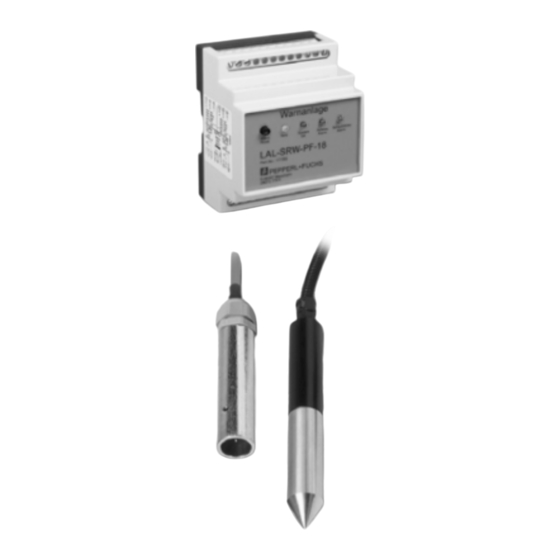

  • Seite 3 Die Warnanlage LAL-SRW-PF-18 ist eine Alarmeinrichtung für Leichtflüssigkeitsabscheider (Benzin- und Ölab- scheider) mit einer Zulassung für den Betrieb im explosionsgefährdeten Bereich Zone 0. Sie dient zur Erkennung des Leichtflüssigkeitsmenge und des Höchststandes der Flüssigkeit in Abscheidern. Dieser Montagesatz der Warnanlage LAL-SRW-PF-18 beinhaltet: Montagegehäuse mit DIN-Schiene...
  • Seite 4 Montage: Die Sensoren für Aufstau und Schichtdicke werden mit dem entsprechenden Montagematerial NVO5-B-PF in dem Öl/Benzinabscheider installiert. Damit wird die Montagehöhe der Sensoren im Abscheider fixiert. Die Platzierung der Sensoren ist von Fabrikat und der Höhe des Abscheiders abhängig und ist seitens des Lieferanten des Abscheider vorgegeben, in Zweifelsfällen sind die genauen Maße bei dem Abscheiderlieferanten nachzufragen.
  • Seite 5 Bild: Anschluss Sensoren Grundeinstellung der Steuereinheit NVO5-15A-PF mit Sensor Schichtdicke KVF-103-PF und Sensor Aufstau NVF 103/34PF. - 5 -...
  • Seite 6 DIP-Schaltereinstellung Steuergerät Dip.switch set. 1 2 3 4 5 NVF-103/34 Sensor KVF-103 Sensor Acoustic alarm Relay setting Relay setting Repeat alarm in 24 hours Reset key Not in use DIP 1: Sensor Aufstau NVF 103/34PF "On": Sensor Aufstau NVF-103/34PF ist angeschlossen "Off": kein Sensor angeschlossen DIP 2: Sensor Schichtdicke KVF-103PF...
  • Seite 7 Bedeutung der Leuchtdioden Netz: Die gelbe LED leuchtet, wenn die Netzspannung am Steuergerät anliegt. Die gelbe LED blinkt, wenn das Gerät in Betrieb genommen wird. System OK: Die grüne LED leuchtet bei normalem Betriebszustand. Die grüne LED blinkt, ein Alarm lag vor, aber die Anlage ist wieder im normalen Betriebszustand.
  • Seite 8 Störungs-Checkliste am Steuergerät NVO5-15A-PF Netz System Aufstau Schichtdicke Alarm Alarm Keine LED leuchtet Kontrollieren, ob die Betriebsspannung anliegt. Falls ja und keine LED leuchtet muss das Steuergerät ausgetaus- cht werden. Netz blinkt. Anlage wird in Betrieb genommen. Der Sensor Aufstau NVF-103/34PF erfordert eine gewisse Aufwarmzeit. Netz und System OK leuchten Normalzustand.
  • Seite 9 Technische Daten Steuergerät NVO5-15A-PF Betriebsspannung . 230V AC ±10% Anschlussklemmen . 5, 6, 7 Frequenz . 50-60 Hz Leistungsaufnahme max. . 6 VA Max. Sicherung 10 A Akustischer Geräuschpegel (ca.) . 70 dBA Akustischer Geräuschfrequenz (ca.) . 4 kHz Umgebungstemperatur . -15/+40˚C Abmessungen siehe Abmessungen...
  • Seite 10 EG-Baumusterprüfbescheinigung, Konformitätserklärung Die Warnanlage wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Die EG-Baumusterprüfbescheinigungen kann jedezeit bei Bedarf vom Abscheiderhersteller oder bei Pepperl+Fuchs angefordert werden. Bescheinigungen, Konformitätsaussagen und Betriebsanleitungen finden Sie unter www.pepperl-fuchs.com. Sicherheit und bestimmungsgemäße Verwendung Der Schutz von Betriebspersonal und Anlage ist nicht gewährleistet, wenn die Geräte nicht entsprechend ihrer...
  • Seite 11 Abmessungen: Steuereinheit NVO5-15A-PF Warnanlage Alarm Netz System Aufstau Schichtdicke Reset Alarm Alarm LAL-SRW-PF-18 Part.No.: 120416 PEPPERL+FUCHS D-68307 Mannheim (0621) 776-0 Aufstausensor NVF 103/34 PF Schichtdickesensor KVF 103-PF Ø26,9 Ø33 - 11 -...
