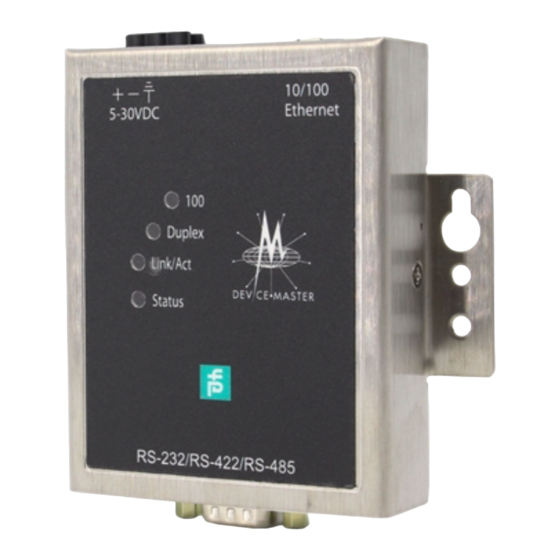

Pepperl+Fuchs ICDM-RX/TCP Serie Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FABRIKAUTOMATION
HANDBUCH
ICDM-RX/TCP
Installation und Konfiguration

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pepperl+Fuchs ICDM-RX/TCP Serie

Inhaltszusammenfassung für Pepperl+Fuchs ICDM-RX/TCP Serie

  • Seite 1 FABRIKAUTOMATION HANDBUCH ICDM-RX/TCP Installation und Konfiguration...
  • Seite 2 Installations- und Konfigurationshandbuch ICDM-RX/TCP Bezüglich der Lieferung von Produkten ist die aktuelle Ausgabe des folgenden Dokuments maßgeblich: Die Allgemeinen Lieferbedingungen für Produkte und Dienstleistungen der Elektroindustrie, veröffentlicht durch den Zentralverband der Elektrotechnik und Elektroindustrie (ZVEI) e.V. einschließlich der Ergänzungsklausel: „Erweiterter Eigentumsvorbehalt“.

  • Seite 3: Inhaltsverzeichnis

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Inhaltsverzeichnis Inhaltsverzeichnis 1. Einleitung ........................7 1.1. Unterstützte ICDM-RX/TCP-Modelle....................7 1.2. Verwendung der Ports des ICDM-RX/TCP..................7 1.3. Installationsübersicht ........................7 1.3.1. Übersicht zur Installation des NS-Link COM-Port-Treibers ............8 1.3.2. Übersicht zur Installation des NS-Link tty-Ports................8 1.3.3.
  • Seite 4 Installations- und Konfigurationshandbuch ICDM-RX/TCP Inhaltsverzeichnis 5. Socket-Port-Konfiguration ..................55 5.1. Übersicht über SocketServer......................55 5.1.1. Hilfesystem der Webseite......................56 5.1.2. SocketServer-Architektur ......................56 5.2. Zugreifen auf die Socket-Konfiguration ..................57 5.2.1. Webbrowser ..........................57 5.2.2. PortVision DX ........................... 59 5.3. SocketServer-Versionen ........................ 60 6.
  • Seite 5 Installations- und Konfigurationshandbuch ICDM-RX/TCP Inhaltsverzeichnis 7.3. Vier Schraubklemmen (ICDM-RX/TCP-2ST/RJ45-DIN)..............89 7.3.1. Serielle 4-fach-Anschlussklemme für Steckverbinder .............. 89 7.3.2. Serielle 4-fach-Anschlussklemme für Nullmodemkabel (RS-232) ..........90 7.3.3. Serielle 4-fach-Anschlussklemme für Nullmodemkabel (RS-422) ..........90 7.3.4. Serielle 4-fach-Anschlussklemme für nicht gekreuzte Kabel (RS-232/485)......91 7.3.5.
  • Seite 6 11.2. Allgemeine Fehlerbehandlung ....................143 11.3. Testen von Ports mithilfe von Port Monitor (PMon2) .............. 146 11.3.1. Übersicht ..........................146 11.3.2. Testen von Pepperl+Fuchs Comtrol COM-Ports ..............146 11.4. Testen von Ports mithilfe von Test Terminal ................150 11.4.1. Übersicht ..........................150 11.4.2.

  • Seite 7: Einführung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Einführung 1. Einführung In diesem Abschnitt werden die folgenden Themen behandelt: Unterstützte ICDM-RX/TCP-Modelle • auf Seite 7 ICDM-RX/TCP Port-Nutzung • (unten) Übersicht über die Installation • auf Seite 7 NS-Link COM -Port-Treiber – Installationsübersicht auf Seite 8 NS-Link Übersicht zur Installation von tty-Ports auf Seite 8 Übersicht zur Installation des TCP/IP-Socket-Ports...

  • Seite 8: Installationsübersicht

    Installations- und Konfigurationshandbuch ICDM-RX/TCP NS-Link COM -Port-Treiber – Installationsübersicht 4. Aktualisieren Sie bei Bedarf den SocketServer, der von https://www.pepperl-fuchs.com heruntergeladen werden kann. Anmerkung: Der technische Support empfiehlt, vor der Installation von NS-Link-Gerätetreibern oder der Konfiguration von Socket-Ports auf die neueste Version von SocketServer zu aktualisieren. Überprüfen der SocketServer-Version a.

  • Seite 9: Übersicht Zur Installation Des Tcp/Ip-Socket-Ports

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Übersicht zur Installation des TCP/IP-Socket-Ports 4. Schließen Sie die seriellen Geräte an den ICDM-RX/TCP an. Informationen zu Verkabelung und Anschluss Anschließen von seriellen Geräten finden Sie unter auf Seite 89. 1.3.3. Übersicht zur Installation des TCP/IP-Socket-Ports Führen Sie die folgenden Schritte aus, die in den nachfolgenden Abschnitten ausführlich beschrieben werden, um die ICDM-RX/TCP-Socket-Ports zu konfigurieren.

  • Seite 10: Installation Der Hardware

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation der Hardware 2. Installation der Hardware In diesem Kapitel werden folgende Themen behandelt: ICDM-RX/TCP-DB9/RJ45-PM Installation • Installation des ICDM-RX/TCP-ST/RJ45-DIN • auf Seite 12 Installation des ICDM-RX/TCP-DB9/RJ45-DIN • auf Seite 14 Installation des ICDM-RX/TCP-2ST/RJ45-DIN • auf Seite 16 Installation des ICDM-RX/TCP-2DB9/RJ45-DIN •...
  • Seite 11 Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP-DB9/RJ45-PM Installation Befestigen Sie den ICDM-RX/TCP-DB9/RJ45-PM an der Hutschiene. ICDM-RX/TCP Frontansicht Anmerkung: Schließen Sie mehrere Einheiten erst an, nachdem Sie die Standard-IP-Adresse geändert haben, siehe Erstkonfiguration auf Seite 27. 2. Verbinden Sie den ICDM-RX/TCP-DB9/RJ45-PM-Port mit der Beschriftung 10/100 ETHERNET über ein Standardnetzwerkkabel mit demselben Ethernet-Netzwerksegment wie den Host-PC.

  • Seite 12: Installation Des Icdm-Rx/Tcp-St/Rj45-Din

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-ST/RJ45-DIN ICDM-RX/TCP-DB9/RJ45-PM Beschreibung der LEDs Wenn die rote Link/Act-LED leuchtet, weist dies auf eine funktionierende Ethernet- Link/Act Verbindung hin. Duplex Wenn die rote Duplex-LED leuchtet, weist dies auf Vollduplex-Aktivität hin. Wenn die rote 100-LED leuchtet, weist dies auf eine funktionierende 100-MB-Ethernet- Verbindung hin (nur 100-MB-Netzwerk).
  • Seite 13 Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-ST/RJ45-DIN 3. Verbinden Sie den 10/100-Port über ein Standardnetzwerkkabel mit demselben Ethernet- Netzwerksegment wie den Host-PC. 4. Überprüfen Sie anhand der folgenden Tabelle, ob die STATUS-LED den Startvorgang abgeschlossen hat und die Netzwerkverbindung für den ICDM-RX/TCP-ST/RJ45-DIN funktioniert. ICDM-RX/TCP-ST/RJ45-DIN Beschreibung der LEDs Die STATUS-LED am Gerät leuchtet, wenn das Gerät eingeschaltet ist und den Startvorgang abgeschlossen hat.

  • Seite 14: Installation Des Icdm-Rx/Tcp-Db9/Rj45-Din

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-DB9/RJ45-DIN 2.3. Installation des ICDM-RX/TCP-DB9/RJ45-DIN Gehen Sie wie folgt vor, um den ICDM-RX/TCP-DB9/RJ45-DIN zu installieren. 1. Befestigen Sie den ICDM-RX/TCP-DB9/RJ45-DIN am Hutschienenadapter. 2. Schließen Sie das Netzteil an, und schließen Sie den ICDM-RX/TCP-DB9/RJ45-DIN gemäß den Netzteilspezifikationen auf dem Produktetikett und den folgenden Informationen an die Stromversorgung an.
  • Seite 15 Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-DB9/RJ45-DIN 4. Überprüfen Sie anhand der folgenden Tabelle, ob die STATUS-LED den Startvorgang abgeschlossen hat und die Netzwerkverbindung für den ICDM-RX/TCP-DB9/RJ45-DIN ordnungsgemäß funktioniert. ICDM-RX/TCP-DB9/RJ45-DIN Beschreibung der LEDs Die STATUS-LED leuchtet, wenn Sie das Gerät eingeschaltet haben und der Startvorgang abgeschlossen ist.

  • Seite 16: Installation Des Icdm-Rx/Tcp-2St/Rj45-Din

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-2ST/RJ45-DIN 2.4. Installation des ICDM-RX/TCP-2ST/RJ45-DIN Installation Gehen Sie wie folgt vor, um den ICDM-RX/TCP-2ST/RJ45-DIN zu installieren. Prüfen Sie gemäß des ICDM-RX/TCP-2DB9/RJ45-DIN auf Seite 18, ob der ICDM-RX/TCP über serielle DB9-Anschlüsse verfügt. 1. Befestigen Sie den ICDM-RX/TCP-2ST/RJ45-DIN am Hutschienenadapter. 2.
  • Seite 17 Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-2ST/RJ45-DIN 4. Überprüfen Sie anhand der folgenden Tabelle, ob die STATUS-LED den Startvorgang abgeschlossen hat und die Netzwerkverbindung für den ICDM-RX/TCP-2ST/RJ45-DIN ordnungsgemäß funktioniert. ICDM-RX/TCP-2ST/RJ45-DIN Beschreibung der LEDs Die STATUS-LED leuchtet, wenn Sie das Gerät eingeschaltet haben und der Startvorgang abgeschlossen ist.

  • Seite 18: Installation Des Icdm-Rx/Tcp-2Db9/Rj45-Din

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-2DB9/RJ45-DIN 2.5. Installation des ICDM-RX/TCP-2DB9/RJ45-DIN Gehen Sie wie folgt vor, um den ICDM-RX/TCP-2DB9/RJ45-DIN zu installieren. 1. Befestigen Sie den ICDM-RX/TCP-2DB9/RJ45-DIN am Hutschienenadapter. 2. Schließen Sie das Netzteil an, und schließen Sie den ICDM-RX/TCP-2DB9/RJ45-DIN gemäß den Netzteilspezifikationen auf dem Produktetikett und den folgenden Informationen an die Stromversorgung Achten Sie beim Anschließen und Trennen des ICDM-RX/TCP-2DB9/RJ45-DIN auf die richtigen ESD-Maßnahmen.
  • Seite 19 Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-2DB9/RJ45-DIN 3. Verbinden Sie den 10/100-Port über ein Standardnetzwerkkabel mit demselben Ethernet- Netzwerksegment wie den Host-PC. 4. Überprüfen Sie anhand der folgenden Tabelle, ob die STATUS-LED den Startvorgang abgeschlossen hat und die Netzwerkverbindung für den ICDM-RX/TCP-2DB9/RJ45-DIN funktioniert. ICDM-RX/TCP-2DB9/RJ45-DIN Beschreibung der LEDs Die STATUS-LED leuchtet, wenn Sie das Gerät eingeschaltet haben und der Startvorgang abgeschlossen ist.

  • Seite 20: Installation Des Icdm-Rx/Tcp-4Db9/2Rj45-Din

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-4DB9/2RJ45-DIN 2.6. Installation des ICDM-RX/TCP-4DB9/2RJ45-DIN Gehen Sie wie folgt vor, um den ICDM-RX/TCP-4DB9/2RJ45-DIN zu installieren. 1. Befestigen Sie den ICDM-RX/TCP-4DB9/2RJ45-DIN am Hutschienenadapter. 2. Schließen Sie das Netzteil an, und schließen Sie den ICDM-RX/TCP-4DB9/2RJ45-DIN gemäß den Netzteilspezifikationen auf dem Produktetikett und den folgenden Informationen an die Stromversorgung Achten Sie beim Anschließen und Trennen des ICDM-RX/TCP-4DB9/2RJ45-DIN auf die richtigen ESD-Maßnahmen.
  • Seite 21 Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-4DB9/2RJ45-DIN 4. Überprüfen Sie anhand der folgenden Tabelle, ob die STATUS-LED den Startvorgang abgeschlossen hat und die Netzwerkverbindung für den ICDM-RX/TCP ordnungsgemäß funktioniert. ICDM-RX/TCP-4DB9/2RJ45-DIN Beschreibung der LEDs Die STATUS-LED leuchtet, wenn Sie das Gerät eingeschaltet haben und der Startvorgang abgeschlossen ist.

  • Seite 22: Installation Des Icdm-Rx/Tcp-4Db9/2Rj45-Pm

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-4DB9/2RJ45-PM 2.7. Installation des ICDM-RX/TCP-4DB9/2RJ45-PM Gehen Sie wie folgt vor, um den ICDM-RX/TCP-4DB9/2RJ45-PM zu installieren. 1. Montieren Sie optional die Montagehalter mit den im Satz enthaltenen Schrauben (6-32 1/4"-Senkkopf- Maschinenschraube), oder platzieren Sie den ICDM-RX/TCP-4DB9/2RJ45-PM auf einer stabilen Oberfläche.

  • Seite 23: Installation Des Icdm-Rx/Tcp-8Db9/2Rj45-Pm

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des ICDM-RX/TCP-8DB9/2RJ45-PM 2.8. Installation des ICDM-RX/TCP-8DB9/2RJ45-PM Gehen Sie wie folgt vor, um den ICDM-RX/TCP-8DB9/2RJ45-PM zu installieren. 1. Montieren Sie optional die Montagehalter mit den im Satz enthaltenen Schrauben (6-32 1/4"-Senkkopf- Maschinenschraube), oder platzieren Sie den ICDM-RX/TCP-8DB9/2RJ45-PM auf einer stabilen Oberfläche.

  • Seite 24: Installation Von Icdm-Rx/Tcp-16Db9/Rj45-Rm, Icdm-Rx/Tcp-16Rj45/Rj45-Rm Und Icdm-Rx/Tcp-32Rj45/2Rj45-Rm

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation von ICDM-RX/TCP-16DB9/RJ45-RM, ICDM-RX/TCP-16RJ45/ 2.9. Installation von ICDM-RX/TCP-16DB9/RJ45-RM, ICDM-RX/TCP- 16RJ45/RJ45-RM und ICDM-RX/TCP-32RJ45/2RJ45-RM Gehen Sie wie folgt vor, um den ICDM-RX/TCP-16DB9/RJ45-RM (16 Ports mit DB9-Ports), ICDM-RX/TCP- 16RJ45/RJ45-RM (16 Ports mit RJ45-Ports) oder ICDM-RX/TCP-32RJ45/2RJ45-RM (32 Ports) mit einem internen Netzteil zu installieren.

  • Seite 25: Hinzufügen Einer Einheit Zu Einer Vorhandenen Installation

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Hinzufügen einer Einheit zu einer vorhandenen Installation 4. Überprüfen Sie anhand der folgenden Tabelle, ob die Status-LED den Startvorgang abgeschlossen hat und die Netzwerkverbindung für den ICDM-RX/TCP ordnungsgemäß funktioniert. ICDM-RX/TCP-16DB9/RJ45-RM, ICDM-RX/TCP-16RJ45/RJ45-RM und ICDM-RX/TCP-32RJ45/2RJ45-RM Beschreibung der LEDs Die orangefarbene Status-LED am Gerät leuchtet, wenn das Gerät eingeschaltet ist und den Startvorgang abgeschlossen hat.

  • Seite 26: Austauschen Der Hardware

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Austauschen der Hardware 2.11. Austauschen der Hardware Gehen Sie wie folgt vor, um die Hardware auszutauschen. 1. Entfernen Sie die alte Einheit, und bringen Sie eine neue oder eine ICDM-RX/TCP-Ersatzeinheit an. 2. Schließen Sie den neuen ICDM-RX/TCP an den Netzwerk-Hub oder die Server-NIC an. 3.

  • Seite 27: Erstkonfiguration

    Verwenden Sie PortVision DX, um den ICDM-RX/TCP auf den Betriebssystemen Windows Server 2008 R2 bis Windows 10 zu identifizieren, zu konfigurieren, zu aktualisieren und zu verwalten. PortVision DX erfordert, dass Sie das Pepperl+Fuchs Comtrol Ethernet-angeschlossenes Produkt mit demselben Netzwerksegment verbinden wie das Windows-Hostsystem, wenn Sie es beim...

  • Seite 28: Konfigurieren Von Sicherheitseinstellungen Und Portvision Dx

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren von Sicherheitseinstellungen und PortVision DX 3.3. Konfigurieren von Sicherheitseinstellungen und PortVision DX Die folgende Liste enthält grundlegende PortVision DX-Funktionen, die die Interaktion des ICDM-RX/TCP mit PortVision DX beeinflussen, wenn die Sicherheitsfunktion über die Webschnittstelle aktiviert ist (SocketServer/ NS-Link).
  • Seite 29 Installations- und Konfigurationshandbuch ICDM-RX/TCP Installieren von PortVision DX 4. Klicken Sie auf I accept the terms in the License Agreement und dann auf Next. 5. Klicken Sie auf Next, oder navigieren Sie optional zu einem anderen Speicherort, und klicken Sie dann auf Next.
  • Seite 30 Installations- und Konfigurationshandbuch ICDM-RX/TCP Installieren von PortVision DX 6. Klicken Sie auf Next, um die Verknüpfungen zu konfigurieren. 7. Klicken Sie auf Install. Do you want to allow 8. Je nach Betriebssystem müssen Sie möglicherweise auf Yes klicken, um die Frage the following program to install software on this computer? zu beantworten.
  • Seite 31 10. Je nach Betriebssystem müssen Sie möglicherweise auf Yes klicken, um die Frage the following program to make changes to this computer? zu beantworten. 11. Wählen Sie die Pepperl+Fuchs Comtrol Ethernet-angeschlossenes Produkte aus, die Sie suchen möchten, und klicken Sie dann auf Scan. Sparen Sie Zeit, scannen Sie nur nach ICDM-RX/TCP.

  • Seite 32: Konfigurieren Der Netzwerkeinstellungen

    Werkzeugleiste 4. Klicken Sie in der auf die Schaltfläche Scan. 5. Klicken Sie auf Scan, um die Pepperl+Fuchs Comtrol Ethernet-angeschlossenes Produkte einschließlich des ICDM-RX/TCP im Netzwerk zu suchen. Anmerkung: Wenn Sie keine RocketLinx-verwalteten Switches oder IO- Link-Master haben, sparen Sie Zeit, wenn Sie nicht danach suchen.
  • Seite 33 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren der Netzwerkeinstellungen • Markieren Sie den ICDM-RX/TCP. Klicken Sie auf das Menü Manage und dann auf Properties. 1. Der Inhalt dieses Ordners wird im Teilfenster Device List unten angezeigt. Sie können die Struktur erweitern und die Geräte auch im Teilfenster Device Tree anzeigen. 2.
  • Seite 34 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren der Netzwerkeinstellungen Optional können Sie den ICDM-RX/TCP im Feld Device Name umbenennen. Anmerkung: Die Felder „MAC address“ und „Device Status“ werden automatisch ausgefüllt, und Sie können diese Werte nicht ändern. 5. Geben Sie optional die Seriennummer ein, die auf einem Etikett am ICDM-RX/TCP steht. 6.

  • Seite 35: Überprüfen Der Socketserver-Version

    Gehen Sie wie folgt vor, um die SocketServer-Version auf dem ICDM-RX/TCP zu überprüfen. Suchen Sie auf https://www.pepperl-fuchs.com nach der neuesten Version. 1. Öffnen Sie ggf. PortVision DX (Pepperl+Fuchs Comtrol > PortVision DX), oder verwenden Sie die Desktop-Verknüpfung, und scannen Sie das Netzwerk.

  • Seite 36: Hochladen Von Socketserver Mit Portvision Dx

    ICDM-RX/TCP im lokalen Netzwerksegment befindet. 1. Stellen Sie sicher, dass Sie die neueste SocketServer-Version heruntergeladen haben. 2. Öffnen Sie bei Bedarf PortVision DX: Pepperl+Fuchs Comtrol > PortVision DX, oder verwenden Sie die Desktop-Verknüpfung. 3. Klicken Sie mit der rechten Maustaste auf den ICDM-RX/TCP bzw. die ICDM-RX/TCPs, die Sie aktualisieren möchten.

  • Seite 37: Anpassen Von Portvision Dx

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Anpassen von PortVision DX Upload Firmware 4. Klicken Sie auf Yes in der Meldung , die Sie darauf hinweist, dass es sich um einen sensiblen Prozess handelt. Es kann einige Minuten dauern, bis die Firmware auf den ICDM-RX/TCP hochgeladen wird.
  • Seite 38 Installations- und Konfigurationshandbuch ICDM-RX/TCP Anpassen von PortVision DX Ausführliche Informationen zum Ändern der Ansicht finden Sie im PortVision DX-Hilfesystem.

  • Seite 39: Installation Des Gerätetreibers (Ns-Link)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Installation des Gerätetreibers (NS-Link) 4. Installation des Gerätetreibers (NS-Link) In diesem Abschnitt werden die folgenden Themen behandelt: Linux-Installationen • auf Seite 40 Windows-Installationen • auf Seite 41 4.1. Übersicht In den folgenden Unterabschnitten werden die Verfahren erläutert, die vor der Installation und Konfiguration des NS-Link-Gerätetreibers durchgeführt werden müssen.
  • Seite 40 Installations- und Konfigurationshandbuch ICDM-RX/TCP Linux-Installationen 4.2. Linux-Installationen Laden Sie den aktuellen Gerätetreiber für Linux herunter: https://www.pepperl-fuchs.com. Informationen zur Treiberinstallation und -konfiguration finden Sie in der README-Datei, die mit dem Linux- Treiber geliefert wurde. Vor der Installation des NS-Link-Gerätetreibers für Linux: 1.

  • Seite 41: Windows-Installationen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Windows-Installationen 4.3. Windows-Installationen Dieser Unterabschnitt enthält eine Installationsübersicht für den NS-Link-Gerätetreiber für Windows. Ausführliche Informationen zu Installation und Konfiguration finden Sie im ICDM-RX/TCP-Hilfesystem für Gerätetreiber (NS-Link). 4.3.1. Unterstützte Betriebssysteme Der NS-Link-Gerätetreiber für Windows unterstützt Windows 2008 R2 bis Windows 10 und Windows Server 2019. Wenn Sie den Treiber aktualisieren oder den NS-Link-Gerätetreiber entfernen müssen, finden Sie weitere Informationen im Hilfesystem.

  • Seite 42: Ns-Link Für Die Windows-Installation

    Installations- und Konfigurationshandbuch ICDM-RX/TCP NS-Link für die Windows-Installation 4.3.3. NS-Link für die Windows-Installation 1. Suchen Sie den NS-Link-Gerätetreiber, und stellen Sie ihn dem Hostsystem zur Verfügung. Die Treiberassembly ist verfügbar unter: https://www.pepperl-fuchs.com. 2. Entpacken Sie die Datei, und führen Sie dann die Treiber-Assembly DeviceMaster_ICDM- RX_Driver_x.xx.exe aus.
  • Seite 43 Installations- und Konfigurationshandbuch ICDM-RX/TCP NS-Link für die Windows-Installation 5. Klicken Sie auf Install. 6. Lassen Sie das Kontrollkästchen Launch ICDM-RX Driver Installation aktiviert. Wenn Sie dieses Kontrollkästchen nicht aktivieren, können Sie die Verknüpfung unter der Schaltfläche Start verwenden: Pepperl + Fuchs > ICDM-RX Driver Installation Wizard. 7.
  • Seite 44 Installations- und Konfigurationshandbuch ICDM-RX/TCP NS-Link für die Windows-Installation 8. Klicken Sie auf Next, um die Treiberinstallation zu starten. 9. Klicken Sie auf Install und auf Next.
  • Seite 45 Installations- und Konfigurationshandbuch ICDM-RX/TCP NS-Link für die Windows-Installation 10. Wählen Sie das ICDM-RX/TCP-Modell, das Sie installieren möchten, aus der Liste aus. 11. Geben Sie die Menge dieses ICDM-RX/TCP-Modells ein, das Sie installieren möchten, und klicken Sie auf 12. Wiederholen Sie Schritt 10 und11 für alle ICDM-RX/TCP-Einheiten, die Sie installieren, und klicken Sie dann auf Next.
  • Seite 46 Installations- und Konfigurationshandbuch ICDM-RX/TCP NS-Link für die Windows-Installation 13. Klicken Sie auf Next. 14. Klicken Sie auf Proceed. Je nach Betriebssystem wird rechts für jeden Port ein Popup-Fenster angezeigt.
  • Seite 47 Installations- und Konfigurationshandbuch ICDM-RX/TCP NS-Link für die Windows-Installation 15. Wenn es sich um einen selbstzertifizierten Treiber handelt, klicken Sie auf die Schaltfläche Install. Installationsassistenten 16. Kehren Sie zum zurück, und klicken Sie auf Close. 17. Gehen Sie zum nächsten Unterabschnitt für die NS-Link-Treiberkonfigurationsverfahren.

  • Seite 48: Konfigurieren Des Ns-Link-Treibers Für Windows

    MAC-Modus arbeiten und die folgenden Konfigurationsschritte ausführen zu können. Windows Drivers Management Console 1. Öffnen Sie die mit der Desktop-Verknüpfung oder über das Startmenü > Pepperl+Fuchs Comtrol>Windows Driver Management Console. Device Name 2. Markieren Sie den des ICDM-RX/TCP, den Sie konfigurieren möchten.
  • Seite 49 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren des NS-Link-Treibers für Windows 4. Klicken Sie auf Apply, um den Treiber mit der MAC-Adresse des ICDM-RX/TCP zu programmieren, oder Windows Drivers Management Console auf OK, um die Änderung zu speichern und die zu schließen. Wenn Sie nicht auf Apply klicken, um die Änderungen zu übernehmen, bevor Sie diesen Bildschirm verlassen, werden Sie aufgefordert, entweder auf Apply, Ignore oder Cancel zu klicken.
  • Seite 50 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren des NS-Link-Treibers für Windows 5. Wenn Sie den IP Mode verwenden möchten und die IP-Adresse für Ihr Netzwerk konfiguriert ist, klicken Sie auf den Radio-Button IPv4 oder IPv6 Mode und dann auf Apply. Wenn Sie den SSL Mode verwenden möchten, müssen Sie den ICDM-RX/TCP auf IP mode einstellen.
  • Seite 51 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren des NS-Link-Treibers für Windows a. Wählen Sie die entsprechende Einstellung aus, und geben Sie bei Bedarf die IP-Adresse, die Subnetzmaske und das Gateway ein. b. Klicken Sie auf die Schaltfläche Apply Changes, um die Änderungen für dieses Gerät zu speichern. 7.
  • Seite 52 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren des NS-Link-Treibers für Windows 8. Wenn Sie ein Serverzertifikat verwenden, klicken Sie auf die Schaltfläche Certificates. a. Aktivieren Sie das Kontrollkästchen Server Certificate, wenn Sie ein Server Certificate eingeben möchten. b. Geben Sie den Namen in das Textfeld Server Certificate ein. c.
  • Seite 53 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren des NS-Link-Treibers für Windows Device 10. Optional können Sie auf die Registerkarte Advanced klicken und überprüfen, ob die Meldung Status anzeigt, dass der ICDM-RX/TCP aktiv und ist. Anmerkung: Wenn Sie den SSL-Modus aktiviert haben, ist der Status nicht aktiv und OK, bis Sie den Secure Data-Modus in der Webschnittstelle über die Seite Network | Security aktivieren.

  • Seite 54: Konfigurieren Der Com-Port-Eigenschaften Für Windows

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren der COM-Port-Eigenschaften für Windows 4.5. Konfigurieren der COM-Port-Eigenschaften für Windows Im Folgenden finden Sie eine Übersicht über die Konfiguration der COM-Port-Eigenschaften. Detaillierte Konfigurationsinformationen finden Sie im Help-System des NS-Link. 1. Markieren Sie den ersten Port, den Sie konfigurieren möchten. 2.
  • Seite 55 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren der COM-Port-Eigenschaften für Windows 4. Optional können Sie den User-Friendly Port Name ändern. 5. Wählen Sie bei Bedarf einen anderen COM Name (COM-Portnummer) aus. In der Drop-Down-Liste wird „(in use)“ neben den COM-Port-Nummern angezeigt, die in diesem System bereits verwendet werden. Kopieren Sie keine COM-Port-Nummern, da dies dazu führt, dass die Ports nicht funktionieren.

  • Seite 56: Aktivieren Des Sicheren Datenmodus

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Aktivieren des sicheren Datenmodus 4.6. Aktivieren des sicheren Datenmodus Zusätzlich zur Aktivierung des SSL Mode im Treiber müssen Sie auf der NS-Link-Webseite den sicheren Datenmodus aktivieren (Enable Secure Data Mode). Gehen Sie wie folgt vor, um die Option Enable Secure Data Mode zu implementieren.
  • Seite 57 Installations- und Konfigurationshandbuch ICDM-RX/TCP Aktivieren des sicheren Datenmodus Klicken Sie auf die entsprechende Browse-Schaltfläche, um Ihren Schlüssel oder Ihr Zertifikat zu suchen. Klicken Sie anschließend auf Save. Klicken Sie auf die Schaltfläche Help, wenn Sie Informationen zur Schlüssel- und Zertifikatverwaltung benötigen.

  • Seite 58: Socket-Port-Konfiguration

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Socket-Port-Konfiguration 5. Socket-Port-Konfiguration Dieser Abschnitt bietet eine Übersicht über die grundlegenden Bedienungsverfahren von SocketServer und ICDM-RX/TCP stellt diese vor. Die Sicherheit von SocketServer und ICDM-RX/TCP werden ausführlich in Sicherheit auf Seite 65 beschrieben. Anmerkung: Der technische Support empfiehlt, vor der Installation eines NS-Link-Gerätetreibers oder der Konfiguration von Socket-Ports auf die neueste Version von SocketServer zu aktualisieren.

  • Seite 59: Hilfesystem Der Webseite

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Hilfesystem der Webseite 5.1.1. Hilfesystem der Webseite Das Hilfesystem der Webseite enthält detaillierte Informationen und Konfigurationsverfahren für jeden Modus, SocketServer-Architektur der unter auf Seite 59 beschrieben wird. 5.1.2. SocketServer-Architektur TCP/IP Socket Die Funktion mode wird verwendet, um ICDM-RX PC oder serielle Geräte mit einer...

  • Seite 60: Zugreifen Auf Die Socket-Konfiguration

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Zugriff auf die Socket-Konfiguration 5.2. Zugriff auf die Socket-Konfiguration Es gibt mehrere Möglichkeiten, auf die Socket-Konfigurationsseiten zuzugreifen. Verwenden Sie die Methode, die am besten zu Ihrer Umgebung passt. Webbrowser • PortVision DX • 5.2.1. Webbrowser Gehen Sie wie folgt vor, um auf die Socket-Konfigurations-Webschnittstelle für den ICDM-RX/TCP zuzugreifen. 1.

  • Seite 61: Webbrowser

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Webbrowser 1. Klicken Sie auf das ?-Symbol, um Hilfe für jede Seite zu erhalten. 2. Nachdem Sie die entsprechenden Einstellungen für Ihre Umgebung geändert haben, klicken Sie auf Save. 3. Wenn Sie weitere Einstellungen konfigurieren müssen, klicken Sie auf die Registerkarte Network, um auf die folgenden Seiten zuzugreifen: •...
  • Seite 62 Installations- und Konfigurationshandbuch ICDM-RX/TCP Webbrowser...

  • Seite 63: Portvision Dx

    Installations- und Konfigurationshandbuch ICDM-RX/TCP PortVision DX 5.2.2. PortVision DX Es gibt mehrere Möglichkeiten, die Socket-Konfigurationsseite für den ICDM-RX/TCP mit PortVision DX aufzurufen. 1. Starten Sie ggf. PortVision DX, klicken Sie mit der rechten Maustaste auf den ICDM-RX/TCP, den Sie konfigurieren möchten, und klicken Sie dann auf Webpage. Webbrowser 2.

  • Seite 64: Socketserver-Versionen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SocketServer-Versionen 5.3. SocketServer-Versionen Übersicht über SocketServer wird erläutert, dass die SocketServer-Standardwebseite mit der NS-Link- Webseite identisch ist. Wenn der NS-Link-Treiber nicht ausgeführt wird (nicht installiert oder deaktiviert ist), wird SocketServer beim Öffnen einer Webbrowser-Sitzung geladen. Anmerkung: Die obere Abbildung zeigt die Webseite vor der Installation eines NS-Link-Gerätetreibers, und die untere Abbildung zeigt die Webseite nach der Installation eines Gerätetreibers.

  • Seite 65: Sicherheitsmethoden Und Terminologie

    Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP Sicherheit 6. ICDM-RX/TCP Sicherheit Dieser Unterabschnitt vermittelt ein grundlegendes Verständnis der ICDM-RX/TCP-Sicherheitsoptionen und Entfernen von ICDM-RX/TCP- der Auswirkungen, die diese Optionen haben. Überprüfen Sie gemäß Sicherheitsfunktionen auf Seite 176, ob Sie die ICDM-RX/TCP-Sicherheitsoptionen zurücksetzen müssen. Wiederherstellung von Standardwerten Überprüfen Sie gemäß...
  • Seite 66 Installations- und Konfigurationshandbuch ICDM-RX/TCP Sicherheitsmethoden und Terminologie Erläuterung zu Begriff oder Problem (Fortsetzung) † Alle ICDM-RX/TCP-Einheiten werden ab Werk mit identischer Konfiguration ausgeliefert. Alle haben identische, selbstsignierte Server-RSA-Zertifikate, Server-RSA-Schlüssel, Server-DH-Schlüssel von Pepperl + Fuchs und keine Client-Authentifizierungszertifikate. Für maximale Daten- und Zugriffssicherheit sollten Sie alle ICDM-RX/TCP-Einheiten mit benutzerdefinierten Zertifikaten und Schlüsseln konfigurieren.
  • Seite 67 Installations- und Konfigurationshandbuch ICDM-RX/TCP Sicherheitsmethoden und Terminologie Erläuterung zu Begriff oder Problem (Fortsetzung) Dies ist ein Algorithmus für die Kryptografie mit öffentlichem Schlüssel. Es ist der erste Algorithmus, der als für sowohl Signierung als auch Verschlüsselung geeignet bekannt ist. RSA wird häufig in E-Commerce-Protokollen verwendet und gilt dank ausreichend langer Schlüssel und aktueller Implementierungen als ausreichend sicher.
  • Seite 68 Installations- und Konfigurationshandbuch ICDM-RX/TCP Sicherheitsmethoden und Terminologie Erläuterung zu Begriff oder Problem (Fortsetzung) TLS (Transport Layer Security) ist ein Protokoll, das den Datenschutz bei der Kommunikation zwischen Anwendungen und Benutzern im Internet gewährleistet. Wenn Server und Client kommunizieren, stellt TLS sicher, dass kein Dritter Nachrichten abhören TLS (Transport oder manipulieren kann.

  • Seite 69: Vom Icdm-Rx/Tcp Verwendete Tcp- Und Udp-Socket-Ports

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Vom ICDM-RX/TCP verwendete TCP- und UDP-Socket-Ports Erläuterung zu Begriff oder Problem (Fortsetzung) Es werden eine Reihe von Produkten angeboten, mit denen ein Unternehmen oder eine Unternehmensgruppe eine PKI implementieren kann. Die Beschleunigung von E-Commerce und Business-to-Business-Commerce über das Internet hat die Nachfrage nach PKI- Lösungen erhöht.
  • Seite 70 Installations- und Konfigurationshandbuch ICDM-RX/TCP Vom ICDM-RX/TCP verwendete TCP- und UDP-Socket-Ports Beschreibung der Socket-Portnummern TCP-Port 4606 wird benötigt, wenn Sie den NS-Link oder PortVision DX verwenden 4606 und die Firmware aktualisieren möchten, ohne einen TFTP-Server einzurichten. Dieser Port kann nicht deaktiviert werden. TCP-Port 4607 wird nur zu Diagnosezwecken verwendet und wird für den normalen Betrieb nicht benötigt.

  • Seite 71: Sicherheitsmodi

    Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP-Sicherheitsfunktionen 6.3. ICDM-RX/TCP-Sicherheitsfunktionen Die folgenden Unterabschnitte enthalten Informationen zu den ICDM-RX/TCP-Sicherheitsfunktionen. 6.3.1. Sicherheitsmodi Der ICDM-RX/TCP unterstützt zwei Sicherheitsmodi. Beschreibung der Sicherheitsmodi SSL-Verschlüsselung für serielle Port-Datenströme bei NS-Link und SocketServer. Secure Data mode: • Erfordert SSL-Verschlüsselung von TCP-Verbindungen zu SocketServer (Port 8000, 8001, 8002 usw.).

  • Seite 72: Vergleich Von Secure Data Mode Und Secure Config Mode

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Vergleich von Secure Data Mode und Secure Config Mode 6.3.2. Vergleich von Secure Data Mode und Secure Config Mode Diese Tabelle enthält Informationen zum Vergleich der Modi Secure Data Mode und Secure Config Mode. Funktion Secure Data Secure Config Secure Data/Secure Config MAC (admin)

  • Seite 73: Sicherheitsvergleich

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Sicherheitsvergleich 6.3.3. Sicherheitsvergleich In dieser Tabelle werden zusätzliche Informationen zum Vergleich der Sicherheitsfunktionen angezeigt. Sehr schwach Sehr stark Schlüssel und Unterstützt von Keine Passwort Authentifizierung Secure Config Secure Data Zertifikat RedBoot nein nein SocketServer NS-Link-Treiber/ nein nein nein NS-Link-Treiber/IP...

  • Seite 74: Ssh-Server

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SSH-Server 6.3.4. SSH-Server Der SSH-Server des ICDM-RX/TCP weist die folgenden Merkmale auf: • Erfordert eine Passwortauthentifizierung, auch wenn das Passwort leer ist. • Wird unabhängig vom Secure Data Mode und Secure Config Mode zusammen mit dem Telnet-Zugriff aktiviert/deaktiviert.

  • Seite 75: Client-Authentifizierung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Client-Authentifizierung • Alle ICDM-RX/TCP-Einheiten werden ab Werk mit identischen selbstsignierten ID-Zertifikaten und privaten Schlüsseln geliefert. Das bedeutet, dass jemand (mit etwas Aufwand) den werkseitig voreingestellten privaten Schlüssel aus der ICDM-RX/TCP-Firmware extrahieren und damit den Datenverkehr von einem anderen ICDM-RX/TCP belauschen kann, der mit dem privaten Standardschlüssel verwendet wird.
  • Seite 76 Installations- und Konfigurationshandbuch ICDM-RX/TCP Zertifikate und Schlüssel RSA Key Pair used by SSL and SSH servers Hierbei handelt es sich um ein privates/öffentliches Schlüsselpaar, das für zwei Zwecke verwendet wird: • Es wird von einigen Verschlüsselungssammlungen verwendet, um die SSL/TLS-Handshake- Nachrichten zu verschlüsseln.

  • Seite 77: Ssl-Leistung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SSL-Leistung 6.3.7. SSL-Leistung Der ICDM-RX/TCP verfügt über die folgenden SSL-Leistungskenngrößen: • Die Ver- und Entschlüsselung ist ein CPU-intensiver Prozess, und die Verwendung verschlüsselter Datenströme begrenzt die Anzahl der Ports, die bei einem bestimmten seriellen Durchsatz verwaltet werden können.

  • Seite 78: Ssl-Chiffrensammlungen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SSL-Chriffrensammlungen 6.3.8. SSL-Chriffrensammlungen Dieser Unterabschnitt enthält Informationen zu SSL-Chriffrensammlungen. • Eine SSL-Verbindung verwendet vier verschiedene Funktionen, von denen jede eine von mehreren verschiedenen Chiffren oder Algorithmen verwenden kann. Eine bestimmte Kombination aus vier Chiffren/ Algorithmen wird als Chriffrensammlung bezeichnet. •...

  • Seite 79: Ssl-Ressourcen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SSL-Ressourcen 6.3.9.1. SSL-Ressourcen Weitere Informationen finden Sie in den folgenden SSL-Ressourcen: • Die Standardreferenz ist „SSL and TLS“ von Eric Rescorla. • Die Wikipedia-Seite zu SSL/TLS bietet einen guten Überblick: http://en.wikipedia.org/wiki/TLS • openssl enthält Befehlszeilenprogramme für die folgenden Zwecke. Weitere Informationen finden Sie unter: http://www.openssl.org/ Schlüssel/Zertifikate erstellen/überprüfen Als Client oder Server agieren...

  • Seite 80: Konfigurieren/Aktivieren Der Sicherheitsfunktionen - Übersicht

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren/Aktivieren der Sicherheitsfunktionen – Übersicht 6.4. Konfigurieren/Aktivieren der Sicherheitsfunktionen – Übersicht Sie können die ICDM-RX/TCP-Sicherheitsfunktionen auf der Webseite (SocketServer oder NS-Link-Version) Schlüssel- und Zertifikatsverwaltung Security aktivieren. Die muss über die Registerkarte auf den ICDM-RX/ TCP-Webseiten erfolgen. Wenn Sie sichere COM-Ports wünschen, müssen Sie auch den SSL-Modus aktivieren (Enable SSL Mode) und alle zutreffenden Server- oder Client-Zertifikate im NS-Link-Gerätetreiber für Windows eingeben.
  • Seite 81 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren/Aktivieren der Sicherheitsfunktionen – Übersicht Beschreibung der Sicherheitsoptionen Wenn der Secure Data Mode aktiviert ist, werden TCP-Verbindungen, die Daten zu/ von den seriellen Ports übertragen, mithilfe von SSL- oder TLS-Sicherheitsprotokollen verschlüsselt. Dies umfasst: • TCP-Verbindungen zu den TCP-Ports pro seriellem Port (Standardeinstellung 8000, 8001, 8002 usw.) werden mit SSL/TLS verschlüsselt.
  • Seite 82 Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren/Aktivieren der Sicherheitsfunktionen – Übersicht Beschreibung der Sicherheitsoptionen (Fortsetzung) Wenn diese Option aktiviert ist, kann der Überwachungsbefehl verwendet werden, während der Secure Data Mode aktiviert ist. Wenn diese Option deaktiviert ist, kann der Überwachungsbefehl nur verwendet werden, wenn der Secure Data Mode nicht aktiviert ist.

  • Seite 83: Beispiel 1

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Beispiel 1 6.4.1. Beispiel 1 Das folgende Beispiel zeigt, wie der Ausgang mithilfe eines Loopback-Steckers und eines Programms überwacht wird, das die Zeichenfolge „abcABC123“ wiederholt an Port 1 sendet: dm> monitor 1 Serielle Überwachung für Port 1 gestartet – zum Beenden [Enter] drücken. >...

  • Seite 84: Beispiel 3

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Beispiel 3 6.4.3. Beispiel 3 Die Option -c ermöglicht die Verwendung von Farben statt < und >, um die Richtung des Datenflusses anzugeben. TX ist grün, und RX ist rot. dm> monitor -c 1 Serielle Überwachung für Port 1 gestartet – zum Beenden [Enter] drücken. 61 62 63 41 42 43 31 32 33 61 62 63 41 42 43 31 32 33...

  • Seite 85: Schlüssel- Und Zertifikatsverwaltung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Schlüssel- und Zertifikatsverwaltung 6.4.4. Schlüssel- und Zertifikatsverwaltung Die Schlüssel- und Zertifikatsverwaltung ist nur auf der Webseite Network | Keys/Cert verfügbar. Beschreibung der Optionen für die Schlüssel- und Zertifikatsverwaltung Hierbei handelt es sich um ein privates/öffentliches Schlüsselpaar, das für zwei Zwecke verwendet wird: Es wird von einigen Verschlüsselungssammlungen verwendet, um die SSL/TLS- Handshake-Nachrichten zu verschlüsseln.
  • Seite 86 Installations- und Konfigurationshandbuch ICDM-RX/TCP Schlüssel- und Zertifikatsverwaltung Beschreibung der Optionen für die Schlüssel- und Zertifikatsverwaltung (Fortsetzung) Dies ist das RSA-Identitätszertifikat, das vom ICDM-RX/TCP beim SSL/TLS- Handshake verwendet wird, um sich zu identifizieren. Es wird im ICDM-RX/TCP am häufigsten vom SSL-Servercode verwendet, wenn die Clients Verbindungen mit dem sicheren Webserver des ICDM-RX/TCP oder anderen sicheren TCP- Ports öffnen.

  • Seite 87: Verwendung Eines Webbrowsers Zum Festlegen Von Sicherheitsfunktionen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Verwendung eines Webbrowsers zum Festlegen von Sicherheitsfunktionen 6.5. Verwendung eines Webbrowsers zum Festlegen von Sicherheitsfunktionen Die folgenden Verfahren werden im Folgenden erläutert: Ändern der Sicherheitskonfiguration • Ändern von Schlüsseln und Zertifikaten • auf Seite 88 6.5.1. Ändern der Sicherheitskonfiguration Gehen Sie wie folgt vor, um die Sicherheitseinstellungen des ICDM-RX/TCP zu ändern.

  • Seite 88: Ändern Von Schlüsseln Und Zertifikaten

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Ändern von Schlüsseln und Zertifikaten 6.5.2. Ändern von Schlüsseln und Zertifikaten Gehen Sie wie folgt vor, um die Sicherheitsschlüssel und Zertifikate des ICDM-RX/TCP zu aktualisieren. Schlüssel- und Zertifikatsverwaltung Weitere Informationen finden Sie im Hilfesystem oder unter auf Seite 88.

  • Seite 89: Anschließen Von Seriellen Geräten

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Anschließen von seriellen Geräten 7. Anschließen von seriellen Geräten In diesem Abschnitt wird erläutert, wie Sie Ihre seriellen Geräte an den ICDM-RX anschließen. Außerdem erhalten Sie Informationen zum Konfektionieren von seriellen Kabeln oder Testkabeln und Loopback- Steckverbindern zum Testen der seriellen Anschlüsse.
  • Seite 90 Installations- und Konfigurationshandbuch ICDM-RX/TCP DB9-Steckverbinder 7.1. DB9-Steckverbinder Dieser Unterabschnitt enthält die folgenden Informationen: • Stiftbelegung (unten) DB9-Nullmodemkabel (RS-232) • auf Seite 91 DB9-Nullmodemkabel (RS-422) • auf Seite 91 Nicht gekreuzte DB9-Netzwerkkabel (RS-232/485) • auf Seite 91 DB9-Loopback-Stecker • auf Seite 92 Anschließen von seriellen DB9-Geräten •...

  • Seite 91: Db9-Nullmodemkabel (Rs-232)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP DB9-Nullmodemkabel (RS-232) 7.1.1. DB9-Nullmodemkabel (RS-232) Verwenden Sie die folgende Abbildung, wenn Sie ein RS-232-Nullmodemkabel konfektionieren müssen. Für den Anschluss von DTE-Geräten wird ein Nullmodemkabel benötigt. DB9- DB9- DB25- RJ45- Signal Stifte Stifte Stifte Stifte Signal SIG GND SIG GND Anmerkung: Sie sollten ein nicht gekreuztes Netzwerkkabel erwerben oder konfektionieren und einen Nullmodem-Adapter erwerben.

  • Seite 92: Db9-Loopback-Stecker

    Installations- und Konfigurationshandbuch ICDM-RX/TCP DB9-Loopback-Stecker 7.1.4. DB9-Loopback-Stecker Loopback-Steckverbinder sind Buchsen für serielle DB9-Ports mit zusammenverdrahteten Stiften, die in Verbindung mit der Anwendungssoftware (Test Terminal in PortVision DX oder Minicom) zum Testen serieller Anschlüsse verwendet werden. Der ICDM-RX wird mit einem Loopback-Steckverbinder (RS-232/422) geliefert. Anmerkung: Sie können Test Terminal in PortVision DX (Windows) oder Minicom (Linux) verwenden, um den seriellen Anschluss zu testen.

  • Seite 93: Rj45-Steckverbinder

    Installations- und Konfigurationshandbuch ICDM-RX/TCP RJ45-Steckverbinder 7.2. RJ45-Steckverbinder Dieser Unterabschnitt enthält die folgenden Informationen: • Stiftbelegung (unten) RJ45-Nullmodemkabel (RS-232) • RJ45-Nullmodemkabel (RS-422) • auf Seite 94 Nicht gekreuzte RJ45-Netzwerkkabel (RS-232/485) • auf Seite 94 RJ45-Loopback-Stecker • auf Seite 94 RJ45 RS-485-Prüfkabel •...
  • Seite 94 Installations- und Konfigurationshandbuch ICDM-RX/TCP RJ45-Nullmodemkabel (RS-422) 7.2.2. RJ45-Nullmodemkabel (RS-422) Verwenden Sie die folgende Abbildung, wenn Sie ein RS-422-Nullmodem-RJ45-Kabel konfektionieren müssen. Für den Anschluss von DTE-Geräten wird ein Nullmodemkabel benötigt. RJ45- Signal Stifte Signal TxD+ RxD+ TxD- RxD- RxD+ TxD+ RxD- TxD- SIG GND SIG GND...

  • Seite 95: Anschließen Von Rj45-Geräten

    Installations- und Konfigurationshandbuch ICDM-RX/TCP RJ45 RS-485-Prüfkabel 7.2.5. RJ45 RS-485-Prüfkabel Sie können wie zuvor gezeigt ein nicht gekreuztes Kabel verwenden, oder ein eigenes Kabel konfektionieren. RJ45- Signal Signal Stifte TRxD- TRxD- TRxD+ TRxD+ Anmerkung: Die RS-422-Stiftbelegung ist nicht genormt. Jeder Peripheriehersteller verwendet unterschiedliche Stiftbelegungen.

  • Seite 96: Vier Schraubklemmen (Icdm-Rx/Tcp-2St/Rj45-Din)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Vier Schraubklemmen (ICDM-RX/TCP-2ST/RJ45-DIN) 7.3. Vier Schraubklemmen (ICDM-RX/TCP-2ST/RJ45-DIN) In diesem Unterabschnitt werden die folgenden Themen für den ICDM-RX/TCP-2ST/RJ45-DIN mit 4 seriellen Schraubklemmen behandelt. Serielle 4-fach-Anschlussklemme für Steckverbinder • auf Seite 96 Serielle 4-fach-Anschlussklemme für Nullmodemkabel (RS-232) • auf Seite 97 Serielle 4-fach-Anschlussklemme für Nullmodemkabel (RS-422) •...

  • Seite 97: Serielle 4-Fach-Anschlussklemme Für Nullmodemkabel (Rs-232)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Serielle 4-fach-Anschlussklemme für Nullmodemkabel (RS-232) 7.3.2. Serielle 4-fach-Anschlussklemme für Nullmodemkabel (RS-232) Für den Anschluss von DTE-Geräten wird ein RS-232-Nullmodemkabel benötigt. RS-232-Nullmodemkabel DB25 7.3.3. Serielle 4-fach-Anschlussklemme für Nullmodemkabel (RS-422) Für den Anschluss von DTE-Geräten wird ein RS-422-Nullmodemkabel benötigt. RS-422-Nullmodemkabel RxD- RxD+...

  • Seite 98: Serielle 4-Fach-Anschlussklemme Für Nicht Gekreuzte Kabel (Rs-232/485)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Serielle 4-fach-Anschlussklemme für nicht gekreuzte Kabel (RS-232/485) 7.3.4. Serielle 4-fach-Anschlussklemme für nicht gekreuzte Kabel (RS-232/485) Nicht gekreuzte RS-232- oder RS-485-Kabel werden zum Anschließen von Modems und anderen DCE- Geräten verwendet. Nicht gekreuztes RS-232/422-Kabel oder oder TRxD- TRxD+ DB25 7.3.5.

  • Seite 99: Neun Schraubklemmen (Icdm-Rx/Tcp-St/Rj45-Din)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Neun Schraubklemmen (ICDM-RX/TCP-ST/RJ45-DIN) 7.4. Neun Schraubklemmen (ICDM-RX/TCP-ST/RJ45-DIN) In diesem Unterabschnitt werden die folgenden Themen für den ICDM-RX/TCP-ST/RJ45-DIN mit 9 seriellen Schraubklemmen behandelt. 9-fach-Schraubklemmen • auf Seite 99 9-fach-Schraubklemme für RS-232-Nullmodemkabel • auf Seite 100 9-fach-Schraubklemme für RS-422-Nullmodemkabel •...

  • Seite 100: 9-Fach-Schraubklemme Für Rs-422-Nullmodemkabel

    Installations- und Konfigurationshandbuch ICDM-RX/TCP 9-fach-Schraubklemme für RS-232-Nullmodemkabel 7.4.2. 9-fach-Schraubklemme für RS-232-Nullmodemkabel Für den Anschluss von DTE-Geräten wird ein RS-232-Nullmodemkabel benötigt. RS-232-Nullmodemkabel SIG GND SIG GND DB25 7.4.3. 9-fach-Schraubklemme für RS-422-Nullmodemkabel Für den Anschluss von DTE-Geräten wird ein RS-422-Nullmodemkabel benötigt. RS-422-Nullmodemkabel SIG GND SIG GND RxD-...

  • Seite 101: 9-Fach-Schraubklemme Für Nicht Gekreuzte Rs-232/485-Kabel

    Installations- und Konfigurationshandbuch ICDM-RX/TCP 9-fach-Schraubklemme für nicht gekreuzte RS-232/485-Kabel 7.4.4. 9-fach-Schraubklemme für nicht gekreuzte RS-232/485-Kabel Nicht gekreuzte RS-232- oder RS-485-Kabel werden zum Anschließen von Modems und anderen DCE- Geräten verwendet. Nicht gekreuztes RS-232/485-Kabel SIG GND SIG GND oder oder TRxD- TRxD+ DB25 7.4.5.

  • Seite 102: Verwalten Des Icdm-Rx/Tcp

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Verwalten des ICDM-RX/TCP 8. Verwalten des ICDM-RX/TCP In diesem Abschnitt werden die folgenden ICDM-RX/TCP-Instandhaltungsverfahren behandelt: Neustarten des ICDM-RX/TCP • Hochladen des SocketServer auf mehrere ICDM-RX/TCP-Einheiten • auf Seite 103 Konfigurieren mehrerer ICDM-RX/TCP-Netzwerkadressen • auf Seite 105 Anmerkung: Sie können die Netzwerkadressen für mehrere ICDM-RX/TCP-Einheiten konfigurieren, allgemeine Einstellungen für die ICDM-RX/TCP-Einheiten konfigurieren und die Einstellungen in einer Konfigurationsdatei speichern, mit der Sie Einstellungen für alle oder...

  • Seite 103: Hochladen Von Socketserver Auf Mehrere Icdm-Rx/Tcp-Einheiten

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Hochladen des SocketServer auf mehrere ICDM-RX/TCP-Einheiten Methode Vorgehensweise Die Hutschienenmodelle des ICDM-RX/TCP haben einen Reset/Restore-Schalter. ICDM-RX/TCP • Wenn der Schalter Reset/Restore weniger als 2 Sekunden gedrückt wird, startet der Hutschienenmo- ICDM-RX/TCP neu. delle • Wenn der Schalter Reset/Restore länger als etwa 5 Sekunden gedrückt wird, werden die Werkseinstellungen des ICDM-RX/TCP wiederhergestellt.
  • Seite 104 Installations- und Konfigurationshandbuch ICDM-RX/TCP Hochladen des SocketServer auf mehrere ICDM-RX/TCP-Einheiten neue Firmware suchen 3. Suchen Sie die Firmware-Datei (.cmtl). Klicken Sie auf Open ( ), und klicken Sie Firmware hochladen dann auf Yes ( Es kann einige Minuten dauern, bis die Firmware auf den ICDM-RX/TCP hochgeladen wird. Der ICDM-RX/ TCP startet beim Hochladen neu.

  • Seite 105: Konfigurieren Mehrerer Icdm-Rx/Tcps-Netzwerkadressen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Konfigurieren mehrerer ICDM-RX/TCP-Netzwerkadressen 8.3. Konfigurieren mehrerer ICDM-RX/TCP-Netzwerkadressen Sie können die Netzwerkadressen für mehrere ICDM-RX/TCP-Einheiten mit der Option Assign IP to Multiple Devices konfigurieren. Darüber hinaus können Sie allgemeine Einstellungen für die ICDM-RX/TCP SocketServer- oder NS-Link- Webseite konfigurieren und die Einstellungen in einer Konfigurationsdatei speichern, die Sie in alle oder Konfigurieren von ausgewählte ICDM-RX/TCP-Einheiten laden können.

  • Seite 106: Lokale Einheit Mit Ip-Adresse Oder Mac-Adresse

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Lokale Einheit mit IP-Adresse oder MAC-Adresse 6. Geben Sie optional die Seriennummer in das Listenfeld Serial Number ein. 7. Geben Sie die IP-Adresse für den ICDM-RX/TCP ein. Es ist nicht nötig, die Subnetzmaske und das Standard-Gateway einzugeben. Add New Device 8.

  • Seite 107: Verwenden Von Socketserver-Konfigurationsdateien

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Verwenden von SocketServer-Konfigurationsdateien 3. Wählen Sie den entsprechenden ICDM-RX/TCP in der Drop-Down-Liste Device Type aus. 4. Wählen Sie das entsprechende Modell in der Drop-Down-Liste Device Model aus. 5. Geben Sie einen Gerätenamen in das Listenfeld Device Name ein. Detection Type 6.
  • Seite 108 Installations- und Konfigurationshandbuch ICDM-RX/TCP PortVision DX – Speichern einer SocketServer Konfigurationsdatei Installieren von PortVision DX 1. Wenn Sie dies nicht getan haben, installieren Sie PortVision DX ( auf Seite 28), und scannen Sie mit Scan das Netzwerk. Device List 2. Markieren Sie im Teilfenster den ICDM-RX/TCP, dessen Konfiguration Sie speichern möchten, und verwenden Sie eine der folgenden Methoden: •...

  • Seite 109: Portvision Dx: Laden Einer Socketserver-Konfigurationsdatei

    Installations- und Konfigurationshandbuch ICDM-RX/TCP PortVision DX – Laden einer SocketServer-Konfigurationsdatei 8.5.2. PortVision DX – Laden einer SocketServer-Konfigurationsdatei Gehen Sie wie folgt vor, um eine zuvor gespeicherte ICDM-RX/TCP-Konfigurationsdatei zu laden. Laden Sie eine Konfigurationsdatei, und wenden Sie sie auf einen ausgewählten ICDM-RX/TCP oder ICDM-RX/TCP im Main Properties Hauptmenü...

  • Seite 110: Socketserver: Speichern Von Konfigurationsdateien

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SocketServer – Speichern von Konfigurationsdateien 4. Aktivieren Sie das Kontrollkästchen All, oder erweitern Sie die Protocol Settings, klicken Sie nur auf die Eigenschaften, die für jede Eigenschaftsseite in der Konfigurationsdatei geladen werden sollen, und klicken Sie dann auf Done. Anmerkung: Wenn Sie auf klicken, werden alle ausgewählten ICDM-RX/TCP-Einheiten mit derselben IP-Adresse programmiert.

  • Seite 111: Socketserver: Laden Von Konfigurationsdateien

    Gehen Sie wie folgt vor, um eine Konfigurationsdatei zu erstellen und zu speichern. Windows Drivers Management Console 1. Öffnen Sie bei Bedarf die unter Pepperl+Fuchs Comtrol > Windows Driver Management Console. Do you want to allow the following program 2. Je nach Betriebssystem müssen Sie möglicherweise die Frage to make changes to this computer? mit Yes beantworten.
  • Seite 112 Installations- und Konfigurationshandbuch ICDM-RX/TCP Speichern von Treiberkonfigurationsdateien 4. Klicken Sie auf Save Configuration. 5. Geben Sie bei Bedarf einen Dateinamen ein, oder ändern Sie optional den Standarddateinamen, und klicken Sie auf Save. 6. Wiederholen Sie die oben genannten Schritte für jeden ICDM-RX/TCP, für den Sie die Treiberkonfiguration speichern möchten.

  • Seite 113: Laden Von Treiberkonfigurationsdateien

    Gehen Sie wie folgt vor, um die Konfigurationsdatei für Informationen auf Geräteebene für Ihren ICDM-RX/TCP zu laden. Windows Drivers Management Console 1. Öffnen Sie bei Bedarf die unter Pepperl+Fuchs Comtrol > Windows Driver Management Console. Do you want to allow the following program 2. Je nach Betriebssystem müssen Sie möglicherweise die Frage to make changes to this computer? mit Yes beantworten.
  • Seite 114 Installations- und Konfigurationshandbuch ICDM-RX/TCP Laden von Treiberkonfigurationsdateien 7. Treffen Sie die entsprechende Auswahl für Ihre Situation: ComtrolApplet • Klicken Sie in der Meldung auf No, wenn Sie die Datei verwenden, um mehrere ICDM- RX/TCP-Einheiten mit denselben Einstellungen auf Geräteebene einzurichten. ComtrolApplet •...

  • Seite 115: Ändern Der Bootloader-Zeitüberschreitung

    Gehen Sie wie folgt vor, um die Bootloader-Zeitüberschreitung auf 45 Sekunden zu ändern. Mit diesem Verfahren können Sie nach dem erfolgreichen Hochladen von SocketServer die Bootloader-Zeitüberschreitung auf 15 Sekunden zurücksetzen. 1. Starten Sie bei Bedarf PortVision DX über Pepperl+Fuchs Comtrol > PortVision DX. Device Tree Device List 2.

  • Seite 116: Socketserver: Ändern Der Bootloader-Zeitüberschreitung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SocketServer – Ändern der Bootloader-Zeitüberschreitung 8.7.2. SocketServer – Ändern der Bootloader-Zeitüberschreitung Gehen Sie wie folgt vor, um die Bootloader-Zeitüberschreitung auf 45 Sekunden zu ändern. Mit diesem Verfahren können Sie nach dem erfolgreichen Hochladen von SocketServer die Bootloader-Zeitüberschreitung auf 15 Sekunden zurücksetzen.

  • Seite 117: Verwenden Von Konfigurationsdateien

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Verwenden von Konfigurationsdateien 8.8. Verwenden von Konfigurationsdateien In diesem Unterabschnitt ist beschrieben, wie Sie ICDM-RX/TCP-Konfigurationsdateien erstellen (speichern) und laden können. ICDM-RX/TCP-Konfigurationsdateien können aus folgenden Gründen erstellt werden: • Speichern der ICDM-RX/TCP-Konfigurationseinstellungen, um diese in ähnliche ICDM-RX/TCP-Einheiten laden zu können und Zeit bei der Konfiguration von ICDM-RX/TCP zu sparen.

  • Seite 118: Laden Von Konfigurationsdateien

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Laden von Konfigurationsdateien 8.8.2. Laden von Konfigurationsdateien Verwenden Sie das folgende Verfahren, um Konfigurationsdateien zu laden. 1. Geben Sie bei Bedarf die IP-Adresse in Ihren Browser ein. 2. Klicken Sie auf System | Configuration File. 3. Klicken Sie auf die Schaltfläche Browse, und wählen Sie die Konfigurationsdatei aus. Der voreingestellte Name der Konfigurationsdatei lautet: dm_xxx.xxx.xxx.xxx.ds xxx.xxx.xxx.xxx...

  • Seite 119: Überprüfen Der Bootloader-Version

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Überprüfen der Bootloader-Version 8.9.1. Überprüfen der Bootloader-Version Im folgenden Verfahren wird die Bootloader-Version mit PortVision DX überprüft. Optional können Sie RedBoot Ermitteln der Bootloader-Version verwenden, siehe auf Seite 139. Installieren von PortVision DX 1. Wenn Sie dies nicht getan haben, installieren Sie PortVision DX ( auf Seite 28), und scannen Sie mit Scan das Netzwerk.

  • Seite 120: Hochladen Des Bootloaders

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Hochladen des Bootloaders 8.9.2. Hochladen des Bootloaders Gehen Sie wie folgt vor, um den Bootloader in den ICDM-RX/TCP hochzuladen. In der Regel sollten Sie den Bootloader nur aktualisieren, wenn Sie vom technischen Pepperl + Fuchs-Support dazu aufgefordert werden oder auf https://www.pepperl-fuchs.com eine Benachrichtigung mit der Firmware veröffentlicht wurde.
  • Seite 121 Installations- und Konfigurationshandbuch ICDM-RX/TCP Hochladen des Bootloaders Upload Firmware 4. Klicken Sie auf Yes in der Meldung , die Sie darauf hinweist, dass es sich um einen sensiblen Prozess handelt. Upload Firmware 5. Klicken Sie in der zweiten Meldung auf OK. 6.

  • Seite 122: Überprüfen Der Ns-Link-Version

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Überprüfen der NS-Link-Version 8.10. Überprüfen der NS-Link-Version Gehen Sie wie folgt vor, um die Version der NS-Link-Webseite zu überprüfen. Denken Sie daran, dass eine NS- Link-Version angezeigt wird, wenn der NS-Link-Gerätetreiber installiert und konfiguriert wurde. NS-Link hat dieselbe Firmware wie SocketServer.

  • Seite 123: Wiederherstellen Der Werkseinstellungen (Spezifische Modelle - Reset-Schaltfläche)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Wiederherstellen der Werkseinstellungen (spezifische Modelle – Reset- 8.11. Wiederherstellen der Werkseinstellungen (spezifische Modelle – Reset-Schaltfläche) Gehen Sie wie folgt vor, um die ICDM-RX/TCP-Hutschienenmodelle auf die Werkseinstellungen zurückzusetzen. Wiederherstellen der seriellen Port- Informationen zum Wiederherstellen der Port-Standardeinstellungen siehe Einstellungen auf Seite 125.
  • Seite 124 Installations- und Konfigurationshandbuch ICDM-RX/TCP Wiederherstellen der Werkseinstellungen (spezifische Modelle – Reset- Modell Position zurücksetzen Loch für die Taste zum Zurücksetzen unterhalb des Ethernet-Ports und über dem Logo. ICDM-RX/TCP-2ST/RJ45-DIN Loch für die Taste zum Zurücksetzen unter dem Logo auf der linken oberen Seite.

  • Seite 125: Wiederherstellen Der Seriellen Port-Einstellungen

    Mit diesem Verfahren können Sie die seriellen NS-Link-Port-Einstellungen zurücksetzen. Windows Drivers Management Console 1. Öffnen Sie die mit Pepperl+Fuchs Comtrol > Windows Driver Management Console. 2. Markieren Sie den ersten Port, den Sie auf die Standardwerte zurücksetzen möchten. 3. Klicken Sie auf die Schaltfläche Defaults (und ggf. auf Clone).

  • Seite 126: Zugreifen Auf Socketserver-Befehle In Telnet-/Ssh-Sitzungen (Portvision Dx)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Zugreifen auf SocketServer-Befehle in Telnet-/SSH-Sitzungen (PortVision DX) 8.13. Zugreifen auf SocketServer-Befehle in Telnet-/SSH-Sitzungen (PortVision DX) Sie können mit PortVision DX eine Telnet- oder SSH-Sitzung öffnen. Verwenden Sie das für Ihren Standort geeignete Verfahren: Telnet-Sitzung • (unten) SSH-Sitzung •...
  • Seite 127 Installations- und Konfigurationshandbuch ICDM-RX/TCP Telnet-Sitzung 3. Geben Sie ggf. das Passwort ein, und drücken Sie Enter. Wenn kein Passwort festgelegt wurde, drücken Sie Enter. 4. Sie können help eingeben, um auf verfügbare Befehle zuzugreifen, die von SocketServer/NS-Link unterstützt werden.

  • Seite 128: Ssh-Sitzung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP SSH-Sitzung 8.13.2. SSH-Sitzung Gehen Sie wie folgt vor, um mit PortVision DX auf eine SSH-Sitzung zuzugreifen. Device List 1. Klicken Sie in PortVision DX, PortVision DX, mit der rechten Maustaste im Teilfenster auf den ICDM-RX/TCP, für den Sie eine SSH-Sitzung öffnen möchten. Klicken Sie dann auf Telnet/SSH Session. 2.
  • Seite 129 Installations- und Konfigurationshandbuch ICDM-RX/TCP SSH-Sitzung 5. Geben Sie ggf. das Passwort ein, und drücken Sie Enter. Wenn kein Passwort festgelegt wurde, drücken Sie Enter. 6. Sie können help eingeben, um nach verfügbaren SocketServer/NS-Link-Befehlen zu suchen.

  • Seite 130: Wiederherstellung Von Standardwerten

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Wiederherstellung von Standardwerten 8.14. Wiederherstellung von Standardwerten Mit dem folgenden Verfahren können Sie einige oder alle ICDM-RX/TCP-Einstellungen auf die Werkseinstellungen zurücksetzen. 1. Öffnen Sie die Webschnittstelle, indem Sie die IP-Adresse in Ihren Browser eingeben. 2. Klicken Sie auf System | Restore Defaults. 3.

  • Seite 131: Zugreifen Auf Redboot-Befehle In Telnet-/Ssh-Sitzungen (Portvision Dx)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Zugreifen auf RedBoot-Befehle in Telnet-/SSH-Sitzungen (PortVision DX) 8.15. Zugreifen auf RedBoot-Befehle in Telnet-/SSH-Sitzungen (PortVision DX) Sie können eine Telnet- oder SSH-Sitzung mit PortVision DX öffnen, um auf RedBoot-Befehle zuzugreifen. Gehen Sie wie folgt vor, um mit PortVision DX auf eine Telnet- oder SSH-Sitzung zuzugreifen. Device List 1.
  • Seite 132 Installations- und Konfigurationshandbuch ICDM-RX/TCP Zugreifen auf RedBoot-Befehle in Telnet-/SSH-Sitzungen (PortVision DX) 3. Geben Sie ggf. das Passwort ein, und drücken Sie Enter. Wenn kein Passwort festgelegt wurde, drücken Sie Enter. Wenn Sie eine SSH-Sitzung verwenden, geben Sie admin als Anmeldedaten ein, und drücken Sie Enter.
  • Seite 133 Installations- und Konfigurationshandbuch ICDM-RX/TCP Zugreifen auf RedBoot-Befehle in Telnet-/SSH-Sitzungen (PortVision DX) 5. Öffnen Sie die Telnet- oder SSH-Sitzung rasch erneut, indem Sie die vorherigen Schritte ausführen. 6. Wählen Sie Telnet oder SSH. Lassen Sie die Nummer Selected Port unverändert, und klicken Sie auf OK.
  • Seite 134 Installations- und Konfigurationshandbuch ICDM-RX/TCP Zugreifen auf RedBoot-Befehle in Telnet-/SSH-Sitzungen (PortVision DX) 7. Drücken Sie Enter. Sie können help eingeben, um die RedBoot-Befehle zu überprüfen. Weitere RedBoot-Befehlsübersicht Informationen finden Sie unter auf Seite 141. Anmerkung: Die dm-Eingabeaufforderung sollte durch eine RedBoot-Eingabeaufforderung ersetzt werden.

  • Seite 135: Redboot-Verfahren

    Installations- und Konfigurationshandbuch ICDM-RX/TCP RedBoot-Verfahren 9. RedBoot-Verfahren Sie können diesen Abschnitt als Referenz verwenden, wenn Sie Aufgaben in RedBoot ausführen möchten. Zugreifen auf die RedBoot-Übersicht • auf Seite 135 Einrichten einer seriellen Verbindung • auf Seite 136 Einrichten einer Telnet-Verbindung •...

  • Seite 136: Einrichten Einer Seriellen Verbindung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Einrichten einer seriellen Verbindung 9.2. Einrichten einer seriellen Verbindung Gehen Sie wie folgt vor, um eine serielle Verbindung mit einem Terminalserverprogramm einzurichten. Sie können PuTTY (Windows) oder Minicom (Linux) verwenden oder optional PuTTY über PortVision DX unter Tools >...

  • Seite 137: Einrichten Einer Telnet-Verbindung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Einrichten einer Telnet-Verbindung 9.3. Einrichten einer Telnet-Verbindung Gehen Sie wie folgt vor, um eine Telnet-Verbindung zum ICDM-RX/TCP herzustellen. 1. Öffnen Sie eine Telnet-Sitzung, und geben Sie die IP-Adresse des ICDM-RX/TCP ein. Zugreifen auf RedBoot-Befehle in Telnet-/ Unter Windows können Sie PortVision DX verwenden, siehe SSH-Sitzungen (PortVision DX) auf Seite 131.

  • Seite 138: Festlegen Der Netzwerkeinstellungen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Festlegen der Netzwerkeinstellungen 9.4. Festlegen der Netzwerkeinstellungen Wenn Sie sich nicht sicher sind, welche Netzwerkinformationen auf dem ICDM-RX/TCP vorhanden sind, können Sie das folgende Verfahren durchführen. Standardnetzwerkeinstellungen: • IP-Adresse: 192.168.250.250 • Subnetzmaske: 255.255.0.0 • Gateway-Adresse: 192.168.250.1 1.

  • Seite 139: Ändern Der Bootloader-Zeitüberschreitung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Ändern der Bootloader-Zeitüberschreitung 9.6. Ändern der Bootloader-Zeitüberschreitung Gehen Sie wie folgt vor, um die Bootloader-Zeitüberschreitung zu ändern. 1. Stellen Sie die Kommunikation zum ICDM-RX/TCP anhand der seriellen Methode (Seite 136) oder der Telnet-Methode (Seite 137) her. 2.

  • Seite 140: Zurücksetzen Des Icdm-Rx/Tcp

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Zurücksetzen des ICDM-RX/TCP 9.8. Zurücksetzen des ICDM-RX/TCP Wenn Sie Ihre Aufgaben in RedBoot abgeschlossen haben, müssen Sie einen reset-Befehl in der Eingabeaufforderung RedBoot> eingeben, damit der ICDM-RX/TCP mit dem Vorgang beginnen kann. Anmerkung: Die LEDs am ICDM-RX/TCP durchlaufen die Einschaltsequenz. Der ICDM-RX/TCP hat den Reset-Zyklus abgeschlossen, wenn die - oder -LED leuchtet und nicht mehr blinkt.

  • Seite 141: Redboot-Befehlsübersicht

    Installations- und Konfigurationshandbuch ICDM-RX/TCP RedBoot-Befehlsübersicht 9.10. RedBoot-Befehlsübersicht Die folgende Tabelle bietet eine Übersicht über die verfügbaren RedBoot-Befehle. Nach dem Zugriff auf RedBoot können Sie die Liste der Befehle online anzeigen, indem Sie help eingeben und Enter drücken. RedBoot-Befehle Legt die Webauthentifizierung fest oder zeigt sie an. Die Standardeinstellung ist none, d.
  • Seite 142 Installations- und Konfigurationshandbuch ICDM-RX/TCP RedBoot-Befehlsübersicht RedBoot-Befehle (Fortsetzung) loop 232|422|int port-number Führt einen Loopback-Test auf dem Port aus. mac† Zeigt die Ethernet-MAC-Adresse an. mcmp -s <location> -d Vergleicht zwei Speicherblöcke. <location> -l <length> [-1|-2|-4] mcopy -s <location> -d Kopiert den Speicher von einer Adresse auf eine andere. <location>...
  • Seite 143 Installations- und Konfigurationshandbuch ICDM-RX/TCP RedBoot-Befehlsübersicht RedBoot-Befehle (Fortsetzung) vendorid [vendor id]† Zeigt die Hersteller-ID an. version Zeigt die Versionsinformationen zu RedBoot an. x -b <location> [-l <length>] [-s] Zeigt einen Speicherbereich an (Hexadezimal-Speicherauszug). [-1|-2|-4] kszdump Speicherauszug eines vordefinierten Satzes von KSZ8863-Registern. kszrd <r1>...

  • Seite 144: Spezifikationen Des Externen Netzteils

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Spezifikationen des externen Netzteils 10. Spezifikationen des externen Netzteils Dieser Abschnitt enthält Informationen, die Sie möglicherweise benötigen, wenn Sie Ihre eigenen externen Netzteile verwenden möchten. ICDM-RX/TCP-DB9/RJ45-PM Netzteil • auf Seite 144 ICDM-RX/TCP-DB9/RJ45-DIN oder ICDM-RX/TCP-ST/RJ45-DIN Netzteil • auf Seite 145 ICDM-RX/TCP-2ST/RJ45-DIN Netzteil •...

  • Seite 145: Icdm-Rx/Tcp-Db9/Rj45-Din Oder Icdm-Rx/Tcp-St/Rj45-Din

    Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP-DB9/RJ45-DIN oder ICDM-RX/TCP-ST/RJ45-DIN Netzteil 10.2. ICDM-RX/TCP-DB9/RJ45-DIN oder ICDM-RX/TCP-ST/RJ45-DIN Netzteil Diese Tabelle enthält die Vorgaben beim Erwerb eines Netzteils für einen ICDM-RX/TCP-DB9/RJ45-DIN oder ICDM-RX/TCP-ST/RJ45-DIN. † Drahtdurchmesser: AWG 12-22 Hinleiter† Hinleiter† Rückleiter† Gehäuse- masse† 5–30 V DC 5–30 V DC Diese Tabelle enthält die Vorgaben für die Verwendung eines eigenen Netzteils.
  • Seite 146 Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP-2ST/RJ45-DIN Netzteil 10.3. ICDM-RX/TCP-2ST/RJ45-DIN Netzteil Diese Tabelle enthält die Vorgaben für den Erwerb eines Netzteils für einen ICDM-RX/TCP-2ST/RJ45-DIN. 6–30 V DC Signalmasse† Gehäuse- masse† Rückleiter† Hinleiter† † Drahtdurchmesser: AWG 12-22 Signalmasse wird zum Anschluss von RS-232-Geräten im weiteren Verlauf der Installation verwendet.
  • Seite 147 Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP-2DB9/RJ45-DIN Netzteil 10.4. ICDM-RX/TCP-2DB9/RJ45-DIN Netzteil Diese Tabelle enthält die Vorgaben für den Erwerb eines Netzteils für einen ICDM-RX/TCP-2DB9/RJ45-DIN. † Drahtdurchmesser: AWG 12-22 Hinleiter† Hinleiter† Rückleiter† Gehäuse- masse† 5–30 V DC 5–30 V DC Diese Tabelle enthält die Vorgaben für die Verwendung eines eigenen Netzteils. ICDM-RX/TCP-2DB9/RJ45-DIN Externes Netzteil Ausgangsspannung†...
  • Seite 148 Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP-4DB9/2RJ45-DIN Netzteil 10.5. ICDM-RX/TCP-4DB9/2RJ45-DIN Netzteil Diese Tabelle enthält die Vorgaben für den Erwerb eines Netzteils für einen ICDM-RX/TCP-4DB9/2RJ45-DIN. Hinleiter† Hinleiter† Rückleiter† Gehäuse- 5–30 V DC 5–30 V DC masse† † Drahtdurchmesser: AWG 12-22 Diese Tabelle enthält die Vorgaben für die Verwendung eines eigenen Netzteils. ICDM-RX/TCP-4DB9/2RJ45-DIN Externes Netzteil Ausgangsspannung†...
  • Seite 149 Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP-4DB9/2RJ45-PM Netzteil 10.6. ICDM-RX/TCP-4DB9/2RJ45-PM Netzteil Diese Tabelle enthält die Spezifikationen für das Netzteil, das mit dem ICDM- RX/TCP-4DB9/2RJ45-PM geliefert wird. +V DC V Rückleitung – GND Netzteil von Pepperl + Fuchs ICDM-RX/TCP-4DB9/2RJ45-PM Abschirmung GND Molex-Gehäuse, Teile-Nr.: Frequenz 39-01-4030 Eingangsleitung...

  • Seite 150: Fehlerbehandlung Und Technischer Support

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Fehlerbehandlung und technischer Support 11. Fehlerbehandlung und technischer Support Dieser Abschnitt enthält Informationen zur Fehlerbehandlung für Ihren ICDM-RX/TCP. Bevor Sie den technischen Support anrufen, sollten Sie die folgenden Unterabschnitte durchlesen, da Sie viele Verfahren oder Prüfungen durchführen müssen, bevor man Ihnen bei der Diagnose eines Problems helfen kann. Checkliste zur Fehlerbehandlung •...
  • Seite 151 Installations- und Konfigurationshandbuch ICDM-RX/TCP Checkliste zur Fehlerbehandlung • Stellen Sie sicher, dass der Ethernet-Hub und alle anderen Netzwerkgeräte zwischen System und ICDM- RX/TCP eingeschaltet und in Betrieb sind. • Stellen Sie sicher, dass die Hardware-MAC-Adresse im NS-Link-Gerätetreiber mit der Adresse auf dem ICDM-RX/TCP übereinstimmt.

  • Seite 152: Allgemeine Fehlerbehandlung

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Allgemeine Fehlerbehandlung 11.2. Allgemeine Fehlerbehandlung In dieser Tabelle sind Tipps zur allgemeinen Fehlerbehandlung aufgeführt. Anmerkung: Vergewissern Sie sich, dass Sie die Checkliste zur Fehlerbehandlung auf Seite 150 gelesen haben. Allgemeiner Zustand Erklärung/Handlungsanweisung Zeigt an, dass der Bootloader nicht auf den ICDM-RX/TCP heruntergeladen wurde.
  • Seite 153 Installations- und Konfigurationshandbuch ICDM-RX/TCP Allgemeine Fehlerbehandlung Allgemeiner Zustand Erklärung/Handlungsanweisung Der ICDM-RX/TCP führt Das Problem wird durch eine L2-Überbrückungsfunktion namens Spanning kontinuierlich einen Neustart Tree Algorithm (STA) im Schalter verursacht. Diese Funktion ist bei einigen durch, wenn der NS-Link- Schaltern standardmäßig aktiviert. Diese Funktion verursacht Treiber mit einigen Ethernet- Zeitüberschreitungsprobleme bei bestimmten L2-Protokollen, z.

  • Seite 154: Testen Von Ports Mithilfe Von Port Monitor (Pmon2)

    Seite 28 zur Installation von PortVision DX, das Port Monitor enthält. 1. Starten Sie PortVision DX über das Menü Start, wählen Sie Pepperl+Fuchs Comtrol > PortVision DX, oder klicken Sie auf die Desktopverknüpfung. 2. Wählen Sie Tools > Applications > Port Monitor (PMon2).
  • Seite 155 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen von Pepperl+Fuchs Comtrol COM-Ports 4. Klicken Sie auf Driver und dann auf DEVICEMASTER / ICDM-RX. 5. Wenn der ICDM-RX/TCP mit dem Gerätetreiber für Windows kommuniziert, sollte Port Monitor den Status CLOSED anzeigen. Wenn ein Port für eine Anwendung geöffnet ist, wird er als OPEN angezeigt und zeigt die Statistiken Actual Throughput, TxTotal und RxTotal an.
  • Seite 156 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen von Pepperl+Fuchs Comtrol COM-Ports 6. Sie können zusätzliche Statistiken zu Port Monitor anzeigen, indem Sie Spalten hinzufügen. Klicken Sie auf Tools und Add Columns. 7. Markieren oder klicken Sie bei gedrückter Umschalttaste, um mehrere Statistiken hinzuzufügen, und klicken Sie auf OK.
  • Seite 157 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen von Pepperl+Fuchs Comtrol COM-Ports 9. Wenn Sie diese Sitzung aufzeichnen möchten, können Sie eine aktuelle Sitzung als Bericht speichern. Wählen Sie dazu eine der folgenden Speicheroptionen aus: • File > Save As • File > Save (wenn der Bericht bereits in einem älteren Format vorhanden ist) •...

  • Seite 158: Testen Von Ports Mithilfe Von Test Terminal

    Wenn der Port von einer anderen Anwendung gesteuert wird, kann Test Terminal den Port nicht öffnen, und es wird eine Fehlermeldung angezeigt. 2. Starten Sie Test Terminal (WCom2). Falls erforderlich, starten Sie PortVision DX über das Menü Start, wählen Sie Pepperl+Fuchs Comtrol > PortVision DX, oder klicken Sie auf die Desktopverknüpfung.
  • Seite 159 Installations- und Konfigurationshandbuch ICDM-RX/TCP Öffnen von Ports 3. Wählen Sie Tools > Applications > Test Terminal (WCom2). Open 4. Klicken Sie auf File > Open Port, wählen Sie die entsprechenden Ports aus der Dropdown-Liste Ports aus, und klicken Sie auf OK. Anmerkung: Wenn Port Monitor aus dem vorherigen Unterabschnitt noch geöffnet ist, sollte angezeigt werden, dass der Port geöffnet ist.

  • Seite 160: Senden Und Empfangen Von Testdaten (Rs-232/422/485: 4-Adrig)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Senden und Empfangen von Testdaten (RS-232/422/485: 4-adrig) 11.4.3. Senden und Empfangen von Testdaten (RS-232/422/485: 4-adrig) Mit diesem Verfahren können Sie Testdaten über den RS-232/422/485-Port (4-adrig, Vollduplex) oder Ports, die Sie testen möchten, senden und empfangen. 1. Gegebenenfalls müssen Sie Schritt 1 bis 2 auf Seite 158 durchführen. 2.

  • Seite 161: Loopback-Test (Rs-232)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Loopback-Test (RS-232) 11.4.4. Loopback-Test (RS-232) Der Loopback-Test testet die Modem-Steuerungssignale (Hardware-Handshake). Er hat nur eine Bedeutung im RS-232-Modus an seriellen Steckerschnittstellen mit vollständigen RS-232-Signalen. Wenn der Test unter den folgenden Bedingungen durchgeführt wird, schlägt er immer fehl, da keine vollständigen Modem- Steuerungssignale vorhanden sind: •...

  • Seite 162: Senden Und Empfangen Von Daten (Rs-485: 2-Adrig)

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Senden und Empfangen von Daten (RS-485: 2-adrig) 11.4.5. Senden und Empfangen von Daten (RS-485: 2-adrig) Dieses Verfahren zeigt, wie Test Terminal (WCom2) zum Testen von zwei RS-485-Ports (2-adrig, Halbduplex) verwendet wird. Anmerkung: Sie müssen ein nicht gekreuztes Netzwerkkabel zwischen den Ports anschließen. Siehe Nicht gekreuzte DB9-Netzwerkkabel (RS-232/485) auf Seite 91 oder Nicht gekreuzte RJ45- Netzwerkkabel (RS-232/485) auf Seite 94, wenn Sie ein Kabel konfektionieren müssen.
  • Seite 163 Installations- und Konfigurationshandbuch ICDM-RX/TCP Senden und Empfangen von Daten (RS-485: 2-adrig) Receiving Test Terminal öffnet zwei Fenster. Beachten Sie, dass an beiden Ports in der Statusleiste angezeigt wird. 3. Klicken Sie mit der rechten Maustaste in beide COM-Fenster, und deaktivieren Sie das Kontrollkästchen Receive.
  • Seite 164 Installations- und Konfigurationshandbuch ICDM-RX/TCP Senden und Empfangen von Daten (RS-485: 2-adrig) Ready Bei beiden COM-Anschlüssen wird in der Statusleiste angezeigt. 4. Klicken Sie mit der rechten Maustaste in EIN Fenster, und wählen Sie im Kontextmenü die Option Receive aus. 5. Klicken Sie mit der rechten Maustaste auf das GEGENÜBERLIEGENDE Fenster, und klicken Sie auf Send.
  • Seite 165 Installations- und Konfigurationshandbuch ICDM-RX/TCP Senden und Empfangen von Daten (RS-485: 2-adrig) Status Sending Receiving In der Zeile wird oder angezeigt. In diesem Fall sendet COM14 Daten, und COM12 empfängt die Daten, die visuell durch den Bildlauf im COM12-Fenster bestätigt werden. Anmerkung: Wenn die empfangenen Daten nicht angezeigt werden, müssen möglicherweise auch die Optionen „RTS“...

  • Seite 166: Testen Der Seriellen Ports Im Socket-Modus

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen der seriellen Ports im Socket-Modus 11.5. Testen der seriellen Ports im Socket-Modus Dieses Verfahren veranschaulicht die Verwendung von Putty, das in PortVision DX enthalten ist. Optional können Sie jede andere Winsock-kompatible Anwendung verwenden. Anmerkung: Das folgende Verfahren beginnt mit dem Zurücksetzen des ICDM-RX/TCP auf die werkseitig voreingestellten Werte.
  • Seite 167 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen der seriellen Ports im Socket-Modus TCP Connection Configuration 6. Klicken Sie im Abschnitt auf die Option Enable, und lassen Sie alle anderen Einstellungen auf dieser Seite auf den voreingestellten Werten. Anmerkung: Die Port-Nummer wird später in diesem Verfahren benötigt. In diesem Beispiel lautet die Port-Nummer 8000.
  • Seite 168 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen der seriellen Ports im Socket-Modus 8. Klicken Sie auf die Option Overview, und überprüfen Sie, ob der Port aktiviert wurde. 9. Lassen Sie die Webseite geöffnet. 10. Schließen Sie den Loopback-Stecker, der mit dem ICDM-RX/TCP geliefert wurde, an den seriellen Port des Anschließen von ICDM-RX/TCP an.
  • Seite 169 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen der seriellen Ports im Socket-Modus Device List 11. Klicken Sie mit der rechten Maustaste auf den ICDM-RX/TCP im Teilfenster . Klicken Sie dann auf Telnet / SSH Session. 12. Geben Sie die Socket-Nummer des Ports ein, den Sie testen (Schritt 6), und klicken Sie auf OK. PuTTY wird geladen.
  • Seite 170 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen der seriellen Ports im Socket-Modus 13. Geben Sie „123“ ein. Anmerkung: Wenn „112233“ angezeigt wird, müssen Sie das lokale Echo deaktivieren. Gehen Sie wie folgt vor, um das lokale Echo zu deaktivieren. a. Schließen Sie die Telnet-Sitzung. b.
  • Seite 171 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen der seriellen Ports im Socket-Modus Local echo c. Klicken Sie auf Terminal und dann bei auf Force off. d. Kehren Sie zum Menü Session zurück, markieren Sie Default Settings, und klicken Sie dann auf Save. e.
  • Seite 172 Installations- und Konfigurationshandbuch ICDM-RX/TCP Testen der seriellen Ports im Socket-Modus Geben Sie 123 ein. Es sollten einzelne Ziffern angezeigt werden. 14. Entfernen Sie den Loopback-Stecker, und geben Sie abc ein. Es sollten keine Zeichen angezeigt werden, da der Rücksendekanal geöffnet ist. 15.

  • Seite 173: Verketten Des Icdm-Rx/Tcp Mit Zwei Ethernet-Ports

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Verketten des ICDM-RX/TCP mit zwei Ethernet-Ports 11.6. Verketten des ICDM-RX/TCP mit zwei Ethernet-Ports Die ICDM-RX/TCP-Modelle mit zwei Ethernet-Ports entsprechen den IEEE-Spezifikationen für standardmäßige Ethernet 10/100BASE-TX-Topologien. Bei Verwendung der Ports E1 und E2 ist der ICDM-RX/TCP als Switch einzustufen. Wenn nur der Port UP verwendet wird, handelt es sich um ein einfaches Endknotengerät.

  • Seite 174: Tx/Rx-Leds

    Installations- und Konfigurationshandbuch ICDM-RX/TCP ICDM-RX/TCP LEDs 11.7. ICDM-RX/TCP LEDs Der ICDM-RX/TCP verfügt über Netzwerk- und Port-LEDs zur Anzeige des Status. In diesem Unterabschnitt werden folgende Themen behandelt: TX/RX-LEDs • Netzwerk- und Geräte-LEDs • auf Seite 174 11.7.1. TX/RX-LEDs In diesem Unterabschnitt werden die RX- und TX-LEDs der folgenden Produkte behandelt: •...
  • Seite 175 Installations- und Konfigurationshandbuch ICDM-RX/TCP Netzwerk- und Geräte-LEDs (Fortsetzung) Modell Netzwerk-LEDs • Wenn die STATUS-LED an der Vorderseite des Geräts leuchtet, wird das Gerät mit Strom versorgt und hat den Startvorgang abgeschlossen. ICDM-RX/TCP-DB9/RJ45-DIN Die STATUS-LED blinkt während des Startvorgangs. Es dauert ca. ICDM-RX/TCP-ST/RJ45-DIN 15 Sekunden, bis der Bootloader den Zyklus abgeschlossen hat.

  • Seite 176: Entfernen Von Icdm-Rx/Tcp-Sicherheitsfunktionen

    Installations- und Konfigurationshandbuch ICDM-RX/TCP Entfernen von ICDM-RX/TCP-Sicherheitsfunktionen 11.8. Entfernen von ICDM-RX/TCP-Sicherheitsfunktionen Wenn bei einem ICDM-RX/TCP alle Sicherheitsoptionen eingestellt wurden und der Benutzer nicht weiß, welche Einstellungen vorgenommen wurden, kann die Wiederherstellung des ICDM-RX/TCP sehr schwierig sein. Software Developers Kit Es kann erforderlich sein, den im (SDK) enthaltenen ICDM-RX/TCP-Debug-Dongle zu verwenden oder den ICDM-RX/TCP nach Erhalt einer Rückwarengenehmigung an Pepperl + Fuchs zurückzugeben, damit Pepperl + Fuchs den ICDM-RX/TCP mit voreingestellten Werten neu flashen kann.
  • Seite 177 Installations- und Konfigurationshandbuch ICDM-RX/TCP Serielle Verbindungsmethode 5. Geben Sie dis bei der Eingabeaufforderung RedBoot> ein, und drücken Sie Enter. Anmerkung: Wenn Sie die Ladefunktion des Bootloaders nicht vor der Zeitüberschreitung deaktivieren (Default = 15 Sekunden), wird eine Anwendung aus dem Flash geladen und gestartet. Wiederholen Sie in diesem Fall Schritt 3 bis 5.
  • Seite 178 Installations- und Konfigurationshandbuch ICDM-RX/TCP Serielle Verbindungsmethode 13. Klicken Sie mit der rechten Maustaste auf den ICDM-RX/TCP, und klicken Sie dann auf Telnet/SSH Session. Selected Port 14. Klicken Sie auf Telnet, lassen Sie Port 23 als , und klicken Sie auf OK. Password 15.
  • Seite 179 Installations- und Konfigurationshandbuch ICDM-RX/TCP Serielle Verbindungsmethode 17. Geben Sie securedata disable ein, und drücken Sie Enter.
  • Seite 180 Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-mail: sales@us.pepperl-fuchs.com Asia Pacific Headquarters Pepperl+Fuchs Pte Ltd. Company Registration No. 199003130E Singapore 139942 Tel. +65 67799091 E-mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com TDOCT-6431A_GER Subject to modifications Copyright PEPPERL+FUCHS • Printed in Germany 3/4/20...
