Konfigurationsanleitung LB/FB-Remote-I/O-System
Inbetriebnahme des LB/FB-Remote-I/O-Systems
6. Klicken Sie auf die Schaltfläche Install.
Der Installationsvorgang startet automatisch und kann einige Minuten dauern.
Nach erfolgreicher Installation bekommen Sie eine Rückmeldung vom System, dass die
Installation erfolgreich ist. Schließen Sie dieses Fenster. Die Gerätedaten, wie Gateway und
E/A-Module, sind im Hardwarekatalog geladen. Die Projektansicht wird ohne eine Auswahl
im Arbeitsbereich geöffnet.
3.5
Konfiguration des LB/FB-Remote-I/O-Systems
Um die Kommunikation zwischen der Steuerung und dem LB/FB-Remote-I/O-System zu
gewährleisten, bilden Sie die Hardwarekomponenten des LB/FB-Remote-I/O-Systems im
Projekt nach.
Hinweis!
Stellen Sie sicher, dass sich das Projekt im Offlinemodus befindet. Anderenfalls können Sie die
Hardwarekomponenten nicht nachbilden.
3.5.1
Integration des Gateways
Das Gateway ist Teil des LB/FB-Remote-I/O-Systems und für die Kommunikation mit der
Steuerung zuständig. Um die Kommunikation zur Steuerung aufzubauen, stellen Sie eine
Verbindung zur Steuerung her.
Gateway integrieren
Um das Gateway einzubinden und mit der Steuerung zu verbinden, gehen Sie wie folgt vor:
1. Klicken Sie mit der rechten Maustaste im Projektbaum auf die Steuerung und wählen Sie die
Funktion Go to network view

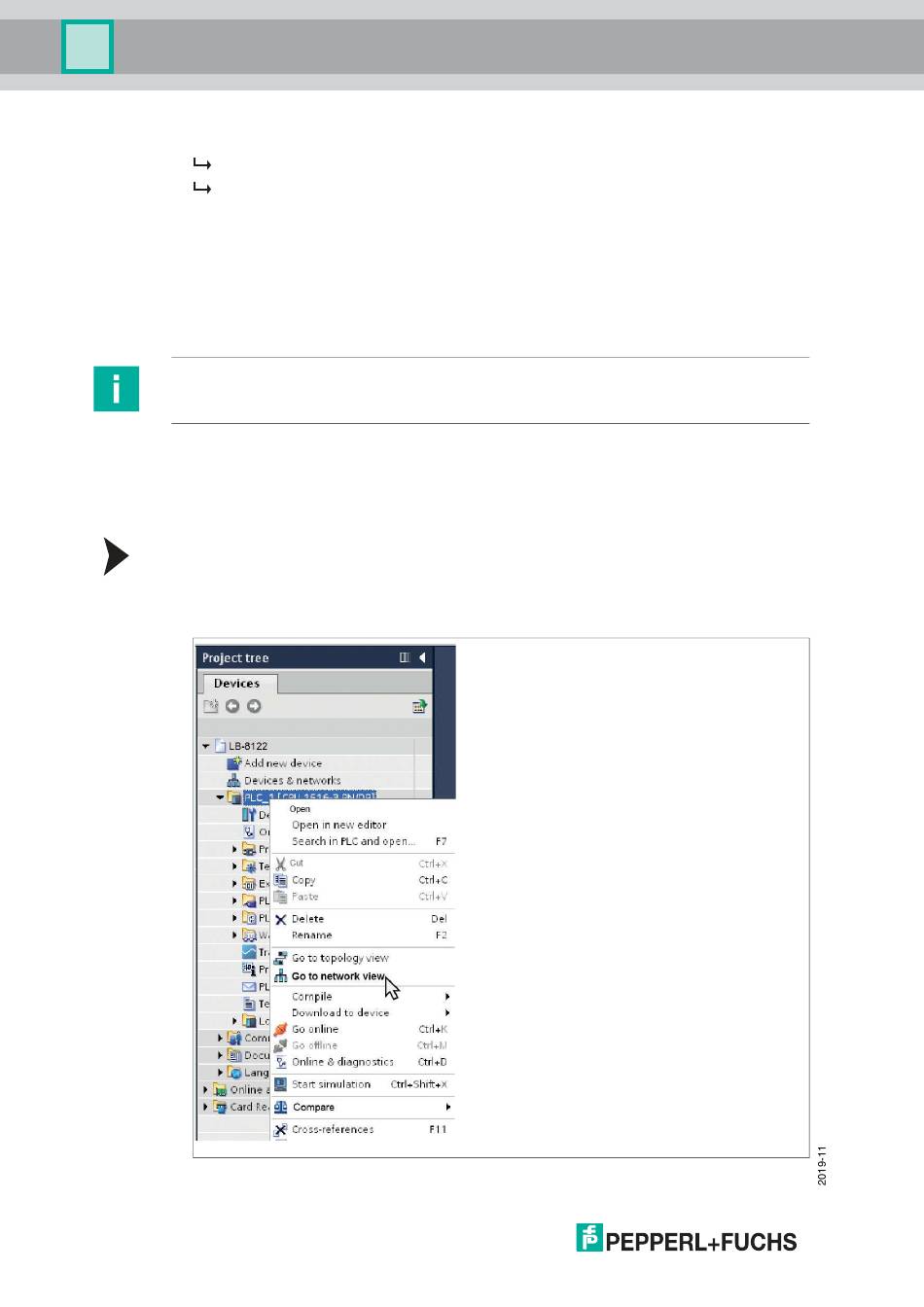

Abbildung 3.5
12
Netzsicht anwählen
