Produktbeschreibung
3.3 Schnittstellen und Anschlüsse
Die dargestellten Kontaktanordnungen zeigen die Vorderansicht auf den Steckbereich der
Steckverbinder.

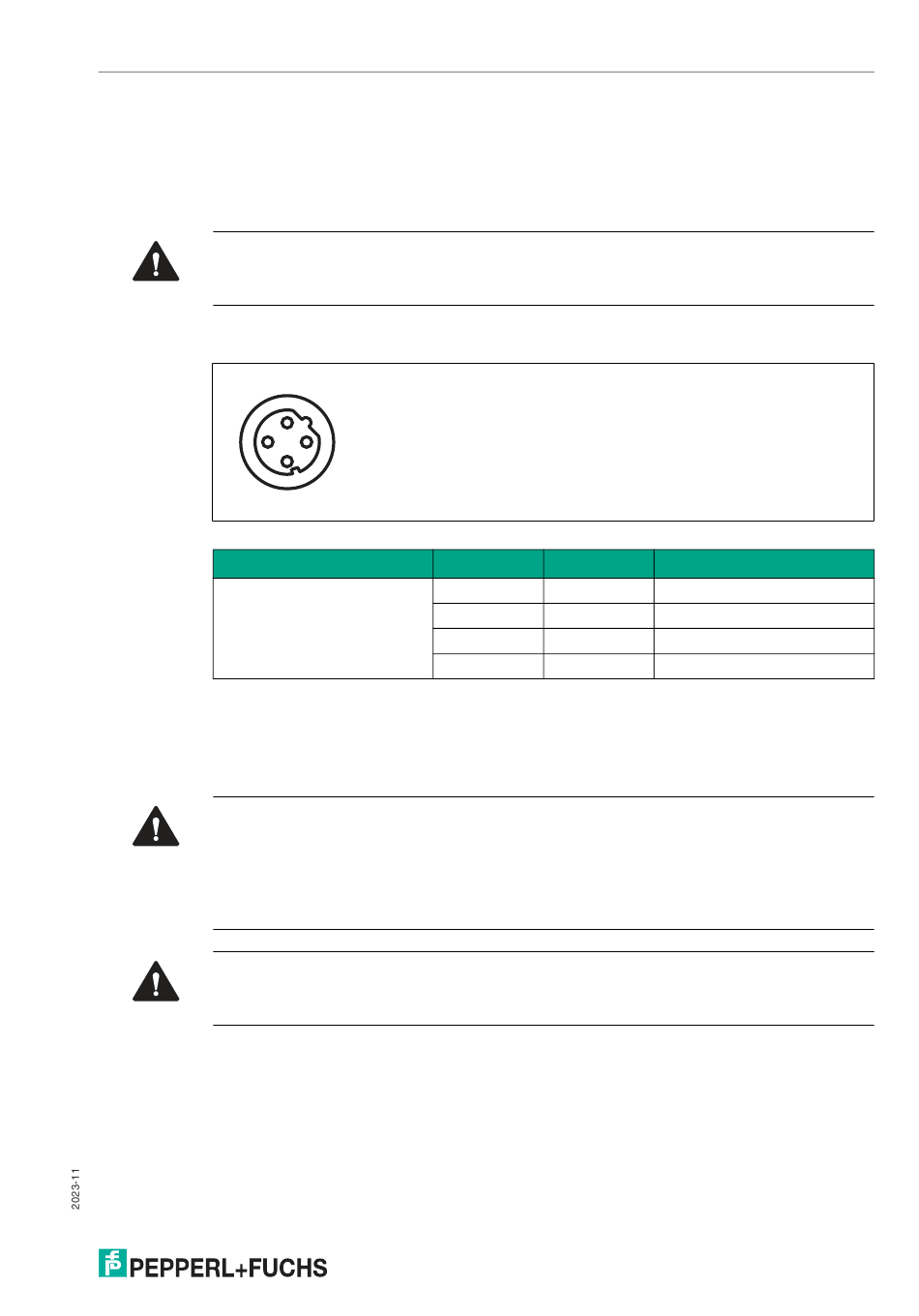

Feldbus-Anschluss X01, X02
Vorsicht!
Zerstörungsgefahr!
Legen Sie die Spannungsversorgung nie auf die Datenkabel.
• Anschluss: M12-Buchse, 4-polig, D-kodiert
• Farbkodierung: grün
4
Abbildung 3.2
Port
Ports X01, X02
Tabelle 3.5
Anschluss für IO-Link, digitale Ein-/Ausgänge X1 ...X 8
• Anschluss: M12-Buchse, 5-polig, A-kodiert
• Farbkodierung: schwarz
Vorsicht!
Zerstörungsgefahr bei externer Sensorversorgung!
Die Moduleinspeisung der Sensorversorgung U
Spannungsanschluss (Power X03/X04 >> U
externe Einspeisung der Spannungsversorgung über den IO-Port (Port X1-X8 >> Pin 1/Pin 3)
ist nicht zulässig und kann die Modulelektronik durch Rückspeisung zerstören.
Vorsicht!
Zerstörungsgefahr!
Legen Sie die Spannungsversorgung nie auf die Datenkabel.
1
2
3
Schemazeichnung Port X01, X02
Pin
1
2
3
4
Belegung Port X01, X02
Signal Funktion
TD+ Transmit Data +
RD+ Receive Data +
TD- Transmit Data -
RD- Receive Data -
darf ausschließlich über den angegebenen
S
+24 V/GND_U ) des Moduls erfolgen. Eine
