Pepperl+Fuchs ICE11-8IOL-G60L-V1D Handbuch Seite 159

ICE11-8IOL-G60L-V1D
Inbetriebnahme bei EtherCAT

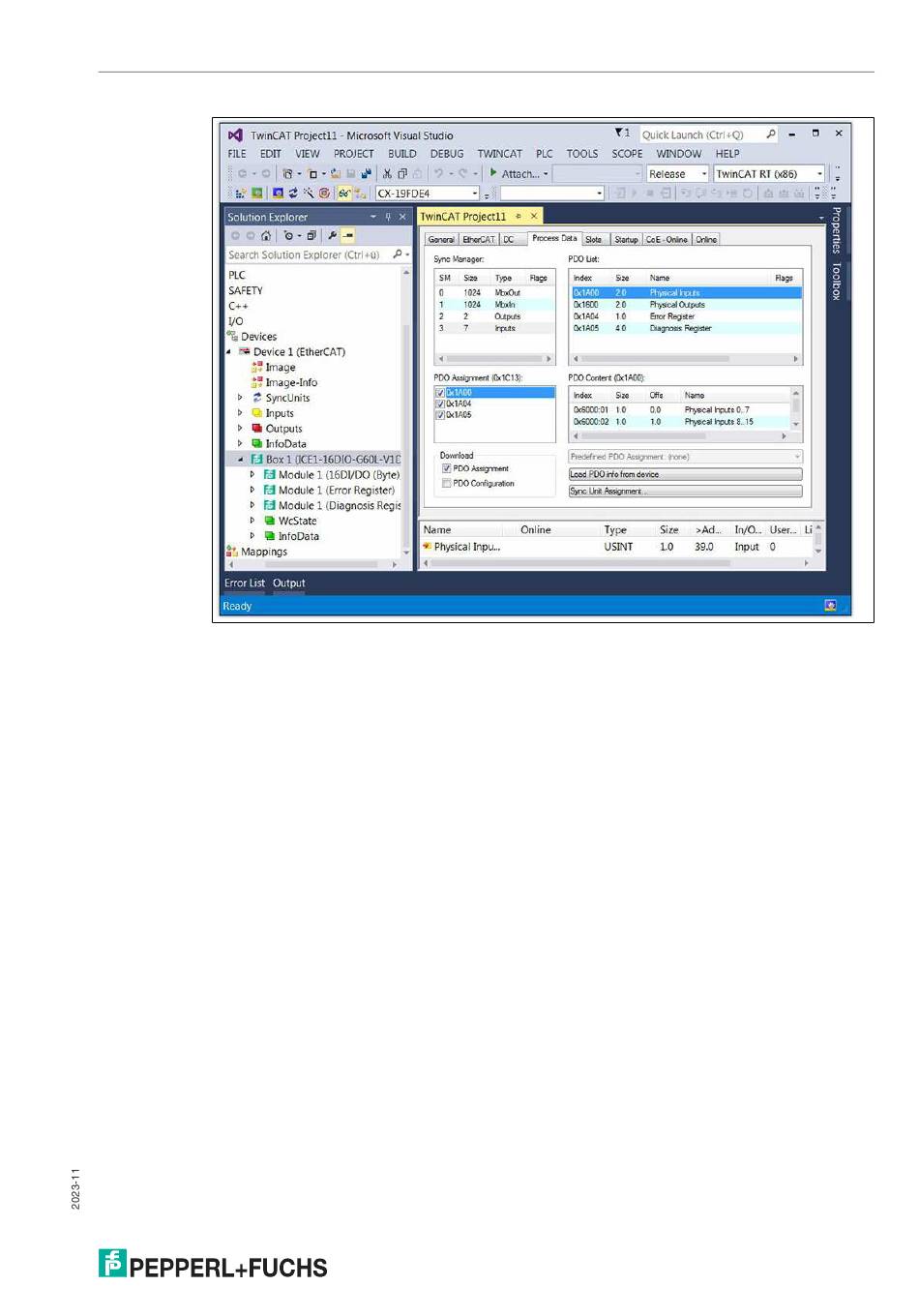

Abbildung 8.17
7.
Wählen Sie die Eingangs- und Ausgangs-PDOs wie in den vorangegangenen Kapiteln zur
PDO-Zuordnung beschrieben.
8.
Klicken Sie im Bereich "Sync Manager" auf die Option "Inputs" und wählen Sie Ihre Eingangs-
PDOs im Bereich "PDO Assignment".
9.
Deaktivieren Sie beispielsweise die Kontrollkästchen "0x1A04" und "0x1A05", wenn keine
Fehler- und Diagnoseregisterdaten an die EtherCAT®-Steuerung übertragen werden sollen.
10.
Klicken Sie im Bereich "Sync Manager" die auf Option "Outputs" und wählen Sie die PDOs
Ihrer Ausgänge im Feld "PDO Assignment", wenn Änderungen erforderlich sind.
159
