Inbetriebnahme bei EtherNet/IP
9.
Wählen Sie das Gerät aus, das Sie hinzufügen möchten und klicken Sie auf Create.

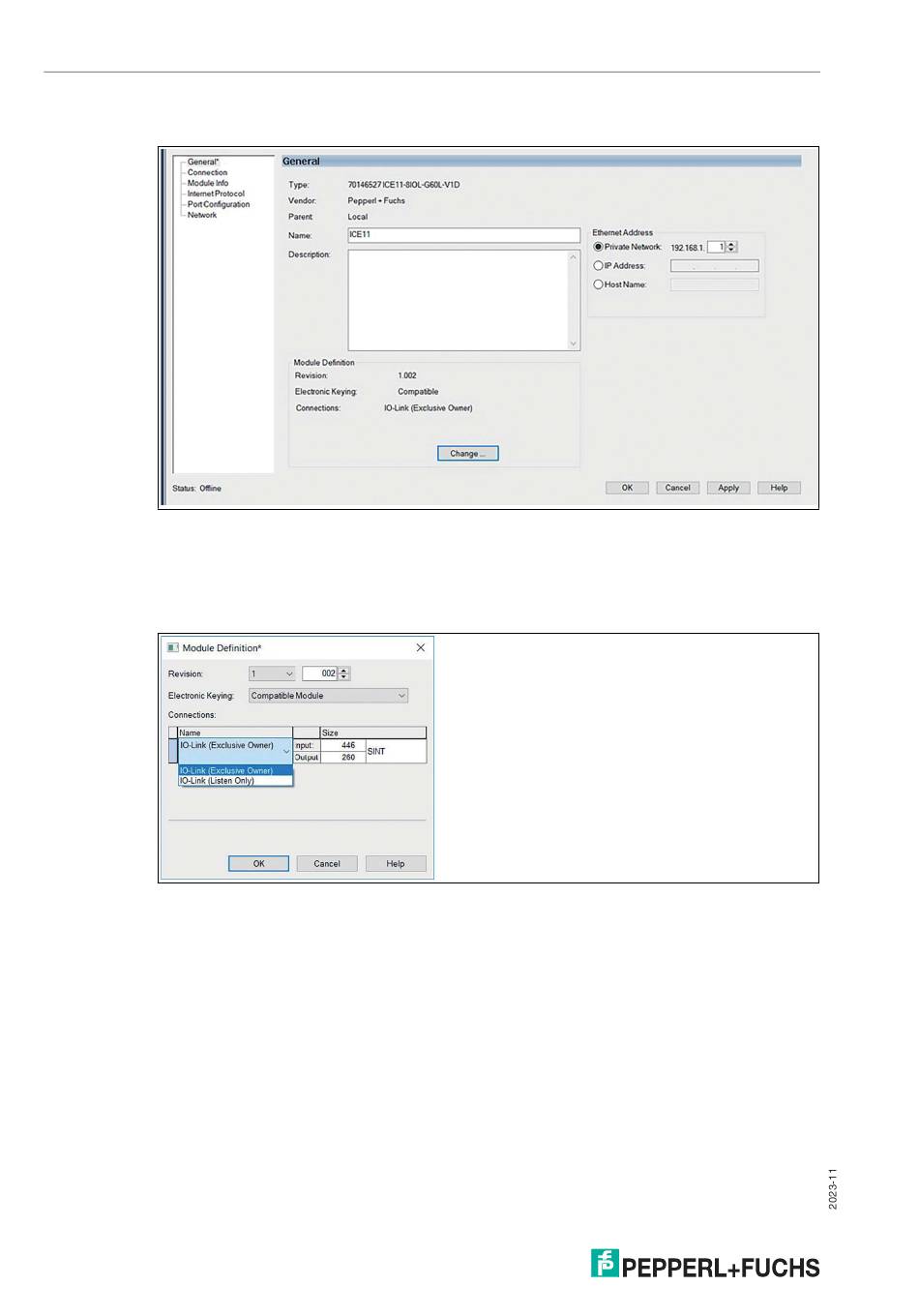

Abbildung 6.2
10.
Geben Sie einen Namen für das Gerät ein und wählen Sie die zuvor gewählte IP-Adresse aus.
In diesem Beispiel ist der Name ICE11 und die IP-Adresse 192.168.1.1.
11.
Klicken Sie auf Change, um die Einstellungen für die Geräterevision, die elektronische
Codierung und die Verbindungsart zu ändern.
Abbildung 6.3
12.
Wählen Sie den Verbindungstyp und konfigurieren Sie die Gesamtgrößen der Eingangs- und
Ausgangsprozessdaten. Die Größen hängen von der Anzahl der angeschlossenen IO-Link-
Geräte und deren Datenlängen in beiden Richtungen ab. Jede Eingangs- und
Ausgangsdatengröße der Geräte muss auch später in der IO-Link-Port-Konfiguration festgelegt
werden. Die Auswahl des Datentyps bezieht sich auf den Typ, in dem Studio 5000® die
Eingabe- und Ausgabedaten abbildet. Der standardmäßige Datentyp ist SINT. Der INT-Typ
lässt sich auswählen, wenn jede Größe einem Vielfachen von 2 entspricht. Der DINT-Typ lässt
sich auswählen, wenn jede Größe einem Vielfachen von 4 entspricht. Klicken Sie auf OK.
