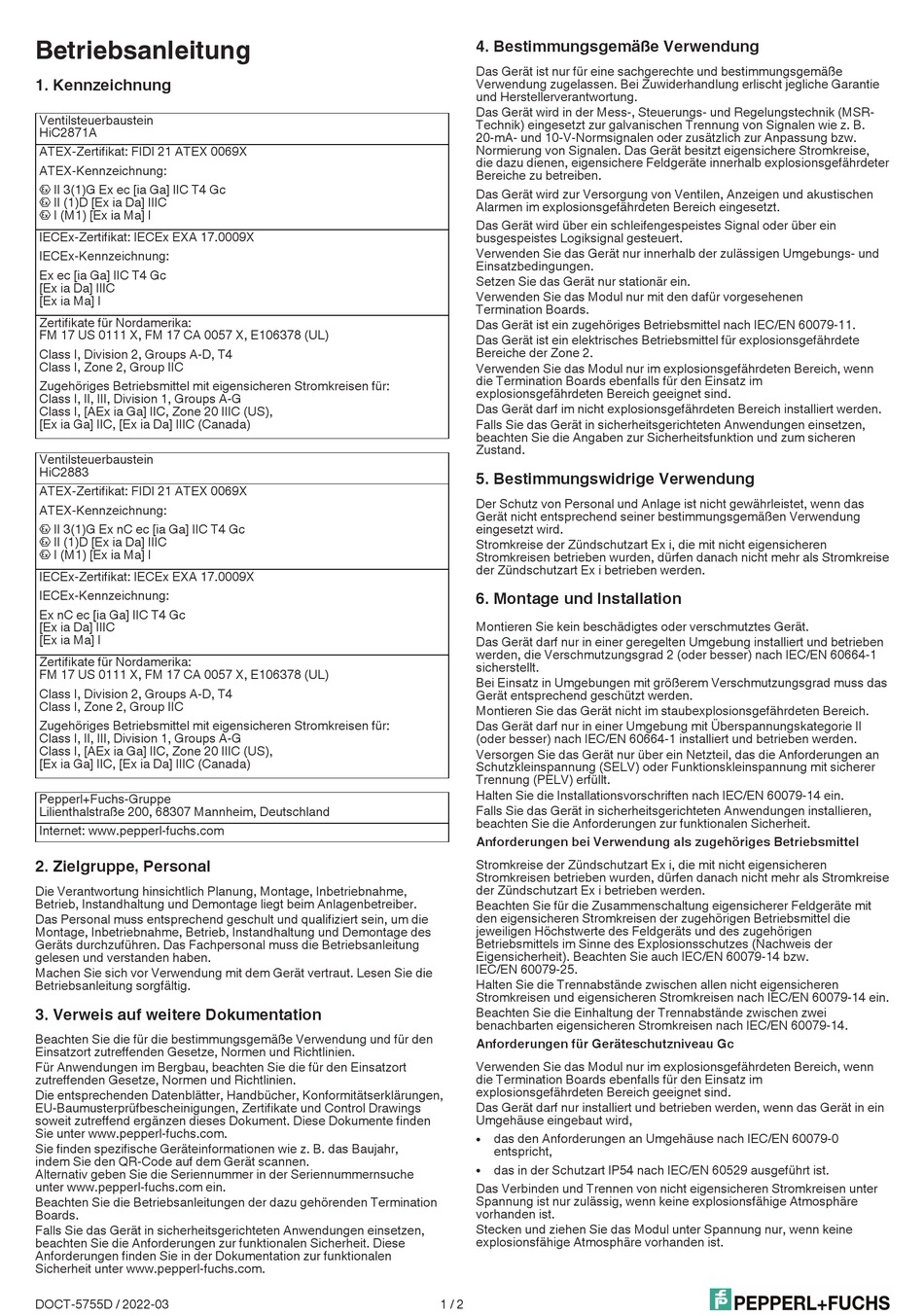

Betriebsanleitung
1. Kennzeichnung
Ventilsteuerbaustein
HiC2871A
ATEX-Zertifikat: FIDI 21 ATEX 0069X
ATEX-Kennzeichnung:
1 II 3(1)G Ex ec [ia Ga] IIC T4 Gc
1 II (1)D [Ex ia Da] IIIC
1 I (M1) [Ex ia Ma] I
IECEx-Zertifikat: IECEx EXA 17.0009X
IECEx-Kennzeichnung:
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
Zertifikate für Nordamerika:
FM 17 US 0111 X, FM 17 CA 0057 X, E106378 (UL)
Class I, Division 2, Groups A-D, T4
Class I, Zone 2, Group IIC
Zugehöriges Betriebsmittel mit eigensicheren Stromkreisen für:
Class I, II, III, Division 1, Groups A-G
Class I, [AEx ia Ga] IIC, Zone 20 IIIC (US),
[Ex ia Ga] IIC, [Ex ia Da] IIIC (Canada)
Ventilsteuerbaustein
HiC2883
ATEX-Zertifikat: FIDI 21 ATEX 0069X
ATEX-Kennzeichnung:
1 II 3(1)G Ex nC ec [ia Ga] IIC T4 Gc
1 II (1)D [Ex ia Da] IIIC
1 I (M1) [Ex ia Ma] I
IECEx-Zertifikat: IECEx EXA 17.0009X
IECEx-Kennzeichnung:
Ex nC ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
Zertifikate für Nordamerika:
FM 17 US 0111 X, FM 17 CA 0057 X, E106378 (UL)
Class I, Division 2, Groups A-D, T4
Class I, Zone 2, Group IIC
Zugehöriges Betriebsmittel mit eigensicheren Stromkreisen für:
Class I, II, III, Division 1, Groups A-G
Class I, [AEx ia Ga] IIC, Zone 20 IIIC (US),
[Ex ia Ga] IIC, [Ex ia Da] IIIC (Canada)
Pepperl+Fuchs-Gruppe
Lilienthalstraße 200, 68307 Mannheim, Deutschland
Internet: www.pepperl-fuchs.com
2. Zielgruppe, Personal
Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme,
Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber.
Das Personal muss entsprechend geschult und qualifiziert sein, um die
Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des
Geräts durchzuführen. Das Fachpersonal muss die Betriebsanleitung
gelesen und verstanden haben.
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
3. Verweis auf weitere Dokumentation
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien.
Für Anwendungen im Bergbau, beachten Sie die für den Einsatzort
zutreffenden Gesetze, Normen und Richtlinien.
Die entsprechenden Datenblätter, Handbücher, Konformitätserklärungen,
EU-Baumusterprüfbescheinigungen, Zertifikate und Control Drawings
soweit zutreffend ergänzen dieses Dokument. Diese Dokumente finden
Sie unter www.pepperl-fuchs.com.
Sie finden spezifische Geräteinformationen wie z. B. das Baujahr,
indem Sie den QR-Code auf dem Gerät scannen.
Alternativ geben Sie die Seriennummer in der Seriennummernsuche
unter www.pepperl-fuchs.com ein.
Beachten Sie die Betriebsanleitungen der dazu gehörenden Termination
Boards.
Falls Sie das Gerät in sicherheitsgerichteten Anwendungen einsetzen,
beachten Sie die Anforderungen zur funktionalen Sicherheit. Diese
Anforderungen finden Sie in der Dokumentation zur funktionalen
Sicherheit unter www.pepperl-fuchs.com.
DOCT-5755D / 2022-03
4. Bestimmungsgemäße Verwendung
Das Gerät ist nur für eine sachgerechte und bestimmungsgemäße
Verwendung zugelassen. Bei Zuwiderhandlung erlischt jegliche Garantie
und Herstellerverantwortung.
Das Gerät wird in der Mess-, Steuerungs- und Regelungstechnik (MSR-
Technik) eingesetzt zur galvanischen Trennung von Signalen wie z. B.
20-mA- und 10-V-Normsignalen oder zusätzlich zur Anpassung bzw.
Normierung von Signalen. Das Gerät besitzt eigensichere Stromkreise,
die dazu dienen, eigensichere Feldgeräte innerhalb explosionsgefährdeter
Bereiche zu betreiben.
Das Gerät wird zur Versorgung von Ventilen, Anzeigen und akustischen
Alarmen im explosionsgefährdeten Bereich eingesetzt.
Das Gerät wird über ein schleifengespeistes Signal oder über ein
busgespeistes Logiksignal gesteuert.
Verwenden Sie das Gerät nur innerhalb der zulässigen Umgebungs- und
Einsatzbedingungen.
Setzen Sie das Gerät nur stationär ein.
Verwenden Sie das Modul nur mit den dafür vorgesehenen
Termination Boards.
Das Gerät ist ein zugehöriges Betriebsmittel nach IEC/EN 60079-11.
Das Gerät ist ein elektrisches Betriebsmittel für explosionsgefährdete
Bereiche der Zone 2.
Verwenden Sie das Modul nur im explosionsgefährdeten Bereich, wenn
die Termination Boards ebenfalls für den Einsatz im
explosionsgefährdeten Bereich geeignet sind.
Das Gerät darf im nicht explosionsgefährdeten Bereich installiert werden.
Falls Sie das Gerät in sicherheitsgerichteten Anwendungen einsetzen,
beachten Sie die Angaben zur Sicherheitsfunktion und zum sicheren
Zustand.
5. Bestimmungswidrige Verwendung
Der Schutz von Personal und Anlage ist nicht gewährleistet, wenn das
Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung
eingesetzt wird.
Stromkreise der Zündschutzart Ex i, die mit nicht eigensicheren
Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise
der Zündschutzart Ex i betrieben werden.
6. Montage und Installation
Montieren Sie kein beschädigtes oder verschmutztes Gerät.
Das Gerät darf nur in einer geregelten Umgebung installiert und betrieben
werden, die Verschmutzungsgrad 2 (oder besser) nach IEC/EN 60664-1
sicherstellt.
Bei Einsatz in Umgebungen mit größerem Verschmutzungsgrad muss das
Gerät entsprechend geschützt werden.
Montieren Sie das Gerät nicht im staubexplosionsgefährdeten Bereich.
Das Gerät darf nur in einer Umgebung mit Überspannungskategorie II
(oder besser) nach IEC/EN 60664-1 installiert und betrieben werden.
Versorgen Sie das Gerät nur über ein Netzteil, das die Anforderungen an
Schutzkleinspannung (SELV) oder Funktionskleinspannung mit sicherer
Trennung (PELV) erfüllt.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-14 ein.
Falls Sie das Gerät in sicherheitsgerichteten Anwendungen installieren,
beachten Sie die Anforderungen zur funktionalen Sicherheit.
Anforderungen bei Verwendung als zugehöriges Betriebsmittel
Stromkreise der Zündschutzart Ex i, die mit nicht eigensicheren
Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise
der Zündschutzart Ex i betrieben werden.
Beachten Sie für die Zusammenschaltung eigensicherer Feldgeräte mit
den eigensicheren Stromkreisen der zugehörigen Betriebsmittel die
jeweiligen Höchstwerte des Feldgeräts und des zugehörigen
Betriebsmittels im Sinne des Explosionsschutzes (Nachweis der
Eigensicherheit). Beachten Sie auch IEC/EN 60079-14 bzw.
IEC/EN 60079-25.
Halten Sie die Trennabstände zwischen allen nicht eigensicheren
Stromkreisen und eigensicheren Stromkreisen nach IEC/EN 60079-14 ein.
Beachten Sie die Einhaltung der Trennabstände zwischen zwei
benachbarten eigensicheren Stromkreisen nach IEC/EN 60079-14.
Anforderungen für Geräteschutzniveau Gc
Verwenden Sie das Modul nur im explosionsgefährdeten Bereich, wenn
die Termination Boards ebenfalls für den Einsatz im
explosionsgefährdeten Bereich geeignet sind.
Das Gerät darf nur installiert und betrieben werden, wenn das Gerät in ein
Umgehäuse eingebaut wird,
das den Anforderungen an Umgehäuse nach IEC/EN 60079-0
l
entspricht,
das in der Schutzart IP54 nach IEC/EN 60529 ausgeführt ist.
l
Das Verbinden und Trennen von nicht eigensicheren Stromkreisen unter
Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorhanden ist.
Stecken und ziehen Sie das Modul unter Spannung nur, wenn keine
explosionsfähige Atmosphäre vorhanden ist.
