ICE11-8IOL-G60L-V1D
Produktbeschreibung
5
4

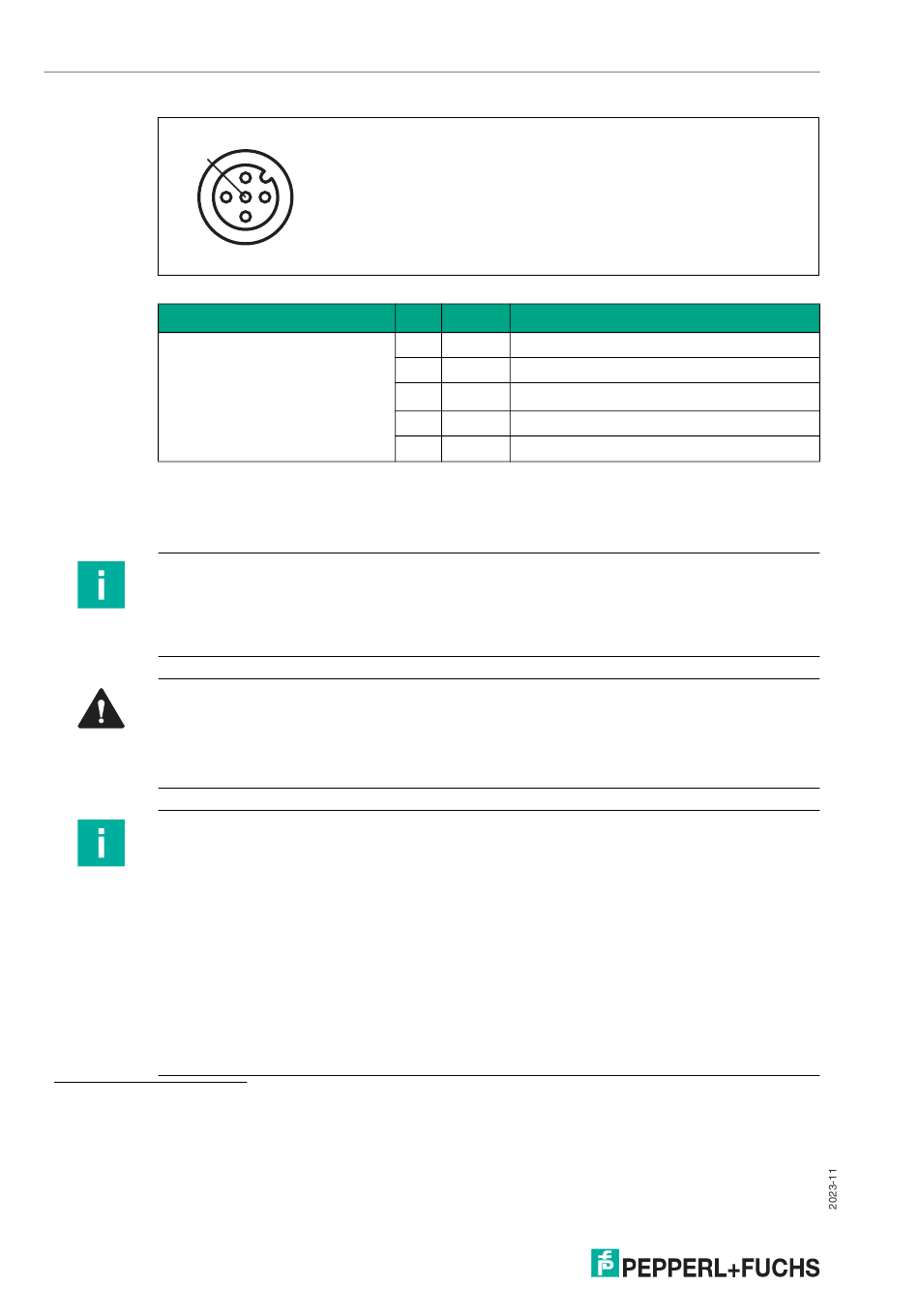

Abbildung 3.3
Port
IO-Link Class A, Ein-/Ausgänge
X1 ... X8
Anschluss für die Spannungsversorgung X03, X04
• Spannungsversorgung mit M12-Power L-kodiert
• Farbkodierung: grau
Hinweis!
Verwenden Sie ausschließlich Netzteile für die System-/Sensor- und Aktorversorgung, welche
PELV (Protective-Extra-Low-Voltage) oder SELV (Safety-Extra-Low-Voltage) entsprechen.
Spannungsversorgungen nach EN 61558-2-6 (Trafo) oder EN 60950-1 (Schaltnetzteile)
erfüllen diese Anforderungen.
Vorsicht!
Funktionsausfall, wenn Systemspannungsversorgung zu niedrig ist.
Stellen Sie in jedem Fall sicher, dass die Versorgungsspannung gemessen an dem am weite-
sten entfernten Teilnehmer (Sensor/Aktor) aus Sicht der Systemversorgungsspannung 18 V
DC nicht unterschreitet.
Hinweis!
Anschluss der Spannungsversorgung
Beachten Sie beim Anschluss der Spannungsversorgung das Konzept für die getrennte
Versorgung von Sensor- und Systemversorgung über U
B. Aktoren. Im Falle eines Spannungsversorgungskonzepts der Anlage mit einer getrennten
Systemstromversorgung und Laststromversorgung kann so der Sensor- und Systembereich
des Ethernet-IO-Moduls auch bei Ausfall der Laststromversorgung weiter arbeiten.
Beachten Sie bei der Stromversorgung mehrerer in Reihe geschalteter Ethernet-IO-Module die
richtige Anschlusssystematik der getrennten Spannungsversorgung U
Die IO-Link-Spezifikation erfordert mindestens 20 V an der Ausgangsversorgung der I/O-Ports
1
L+ . Es sind mindestens 21 V an der Spannungsversorgung U
erforderlich, um das Risiko interner Spannungsabfälle im IO-Link-Master zu minimieren.
1. Pin 1
16
1
2
3
Schemazeichnung Ein-/Ausgänge 1 - 8
Pin
1
2
3
4
5
Signal Funktion
L+ IO-Link-Sensor Stromversorgung +24 V
IN-x Kanal B: digitaler Eingang (Typ 1)
L- IO-Link-Sensor Stromversorgung GND_U
C/Q Kanal A: IO-Link Datenaustausch
n.c. nicht belegt
und der Hilfsspannung über U
s
für den IO-Link-Master
s
S
für z.
L
.U .
s L
