ICE11-8IOL-G60L-V1D
Inbetriebnahme bei PROFINET
IO-Link-Teilnehmer-Daten werden über den Index und den Subindex eindeutig adressiert und
können über den Hardware-Identifier des Status-/Control-Moduls (ID), im Beispiel 281, dem
Client Access Point
Details hierzu finden Sie in der Dokumentation des "IO_LINK_DEVICE" FB von Siemens.

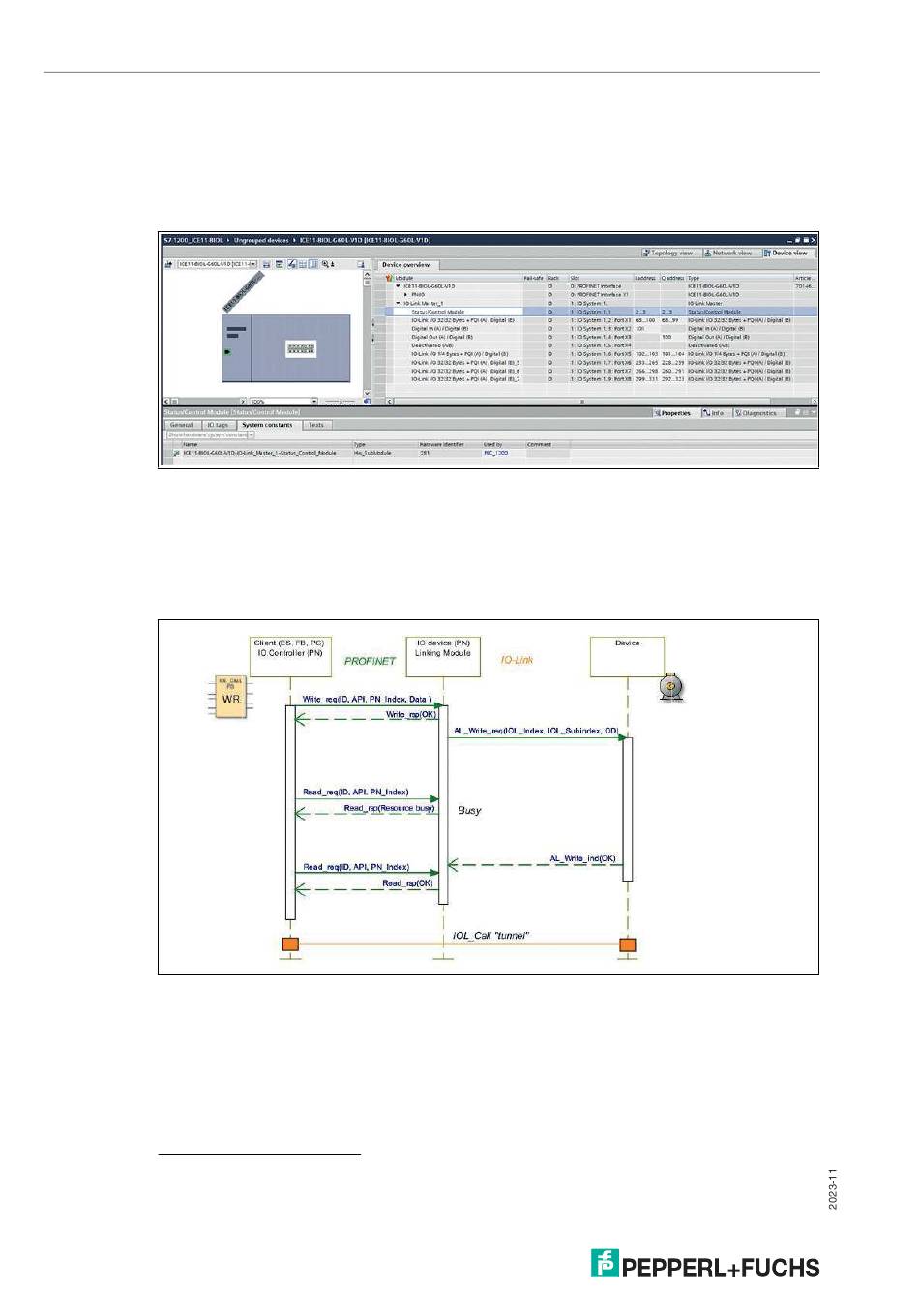

TIA-Projekt: "Status/Control Modul Hardware Identifier
Abbildung 7.30
SIEMENS WRREC und RDREC
Die Lese- und Schreibparameter von der SPS über den IO-Link-Master zu den angeschlosse-
nen IO-Link-Teilnehmern können auch über die SIEMENSFunktionsblöcke SFB52/RDREC und
SFB53/WREC aufgerufen werden.
"Write"-Sequenz der WRREC- und RDREC-Calls
Abbildung 7.31
Die folgende Tabelle zeigt die Sequenz mit Beispieldaten im Vergleich zum FB50001. Der
FB50001 verwendet die Blöcke WRRREC und RDREC auch intern.
z. CAP = 0xB400
aa.PORT: 1–8 für IO-Link-Ports
100
z
und dem entsprechenden IO-Link-Port
aa
.
