Inbetriebnahme bei PROFINET
1.
Wählen Sie die Gerätesicht über "Device View" und das gewünschte Modul an.
2.
Wählen Sie dann in der Registerkarte "General" den Bereich "Advanced Options" aus.
3.
Klicken Sie die Option "Prioritized startup" an, um den priorisierten Hochlauf zu aktivieren.

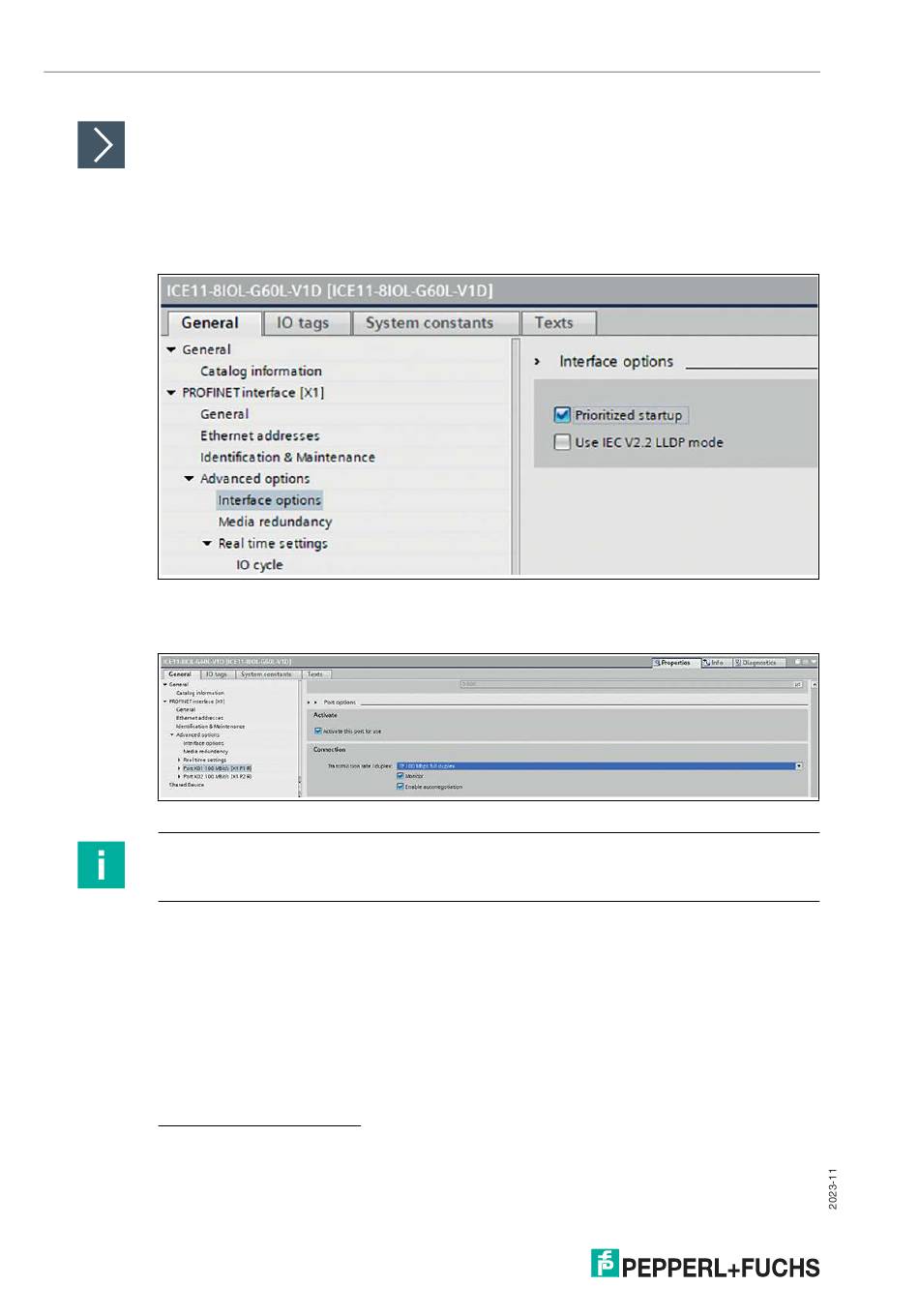

Abbildung 7.55
Für eine bessere FSU-Leistung sollten die Übertragungseinstellungen der Anschlüsse X01
und X02 folgendermaßen gesetzt werden:
Abbildung 7.56
Hinweis!
Die Einstellungen für den lokalen und den Partner-Port müssen identisch sein.
Gemessene Booting-Zeiten
PROFINET FSU-Zeit
Start-Zeit mit aktivierter FSU
Start-Zeit ohne aktivierter FSU
ad.Gemessen gemäß der Spezifikation: Interner Switch ist bereit für das Versenden von Telegrammen.
ae.Die SPS liest einen digitalen Eingang aus und setzt einen digitalen Ausgang am IO-Link Master nach dem Hochfah-
ren des DUT (IO-Link Master). Die SPS ist direkt mit dem DUT-Port X01 verbunden, ohne weiteren Switch zwischen
SPS und DUT.
120
ad
: < 2200 ms
ae
: ~2400 ms
ae
: ~5400 ms
