- Seite 1 ICA-16IO-G20-IO-P16 G20-IO-Link-Modul für 16 frei konfigurierbare digitale Ein-/Ausgänge Handbuch...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindu- strie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fas- sung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
-
Seite 3: Inhaltsverzeichnis
ICA-16IO-G20-IO-P16 Inhaltsverzeichnis Einleitung ........................4 Inhalt des Dokuments ................... 4 Zielgruppe, Personal ..................4 Verwendete Symbole..................5 Allgemeine Sicherheitshinweise ..............6 Konformitätserklärung .................. 6 Produktbeschreibung ....................7 Einsatz und Anwendung ................7 Gehäuse......................7 LED-Anzeigen....................8 Schnittstellen und Anschlüsse ..............10 Installation........................ -
Seite 4: Einleitung
ICA-16IO-G20-IO-P16 Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: • Produktidentifizierung • Lieferung, Transport und Lagerung • Montage und Installation • Inbetriebnahme und Betrieb •... -
Seite 5: Verwendete Symbole
ICA-16IO-G20-IO-P16 Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informati- ven Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen kön- nen. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 6: Allgemeine Sicherheitshinweise
Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien ent- wickelt und gefertigt. Hinweis! Eine Konformitätserklärung kann separat angefordert werden. Der Hersteller des Produktes, die Pepperl+Fuchs Group in D-68307 Mannheim, besitzt ein zer- tifiziertes Qualitätssicherungssystem gemäß ISO 9001. ISO9001... -
Seite 7: Produktbeschreibung

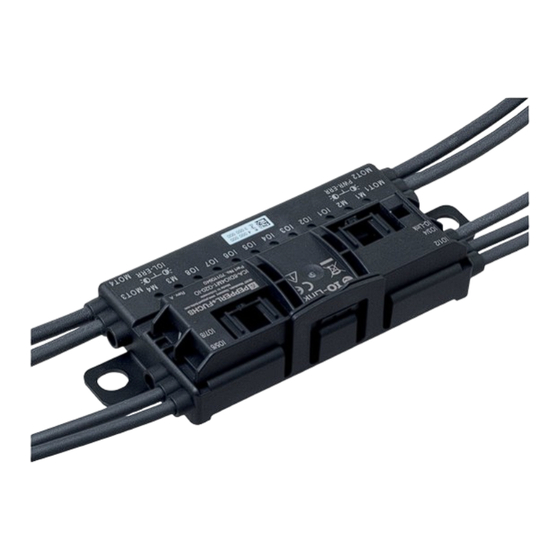

Produktbeschreibung Produktbeschreibung Einsatz und Anwendung Das ICA-16IO-G20-IO-P16 ist ein IO-Link-Feldmodul mit 16 frei konfigurierbaren digitalen Ein- /Ausgängen. Das kompakte Gehäuse kann direkt in Tragprofile oder Kabelkanäle montiert wer- den. Das Modul und die Ein- und Ausgänge werden über IO-Link mit Spannung versorgt. -
Seite 8: Led-Anzeigen
ICA-16IO-G20-IO-P16 Produktbeschreibung LED-Anzeigen IO7/8 IO9/10 IO5/6 IO11/12 IO-Link IO13/14 IO15/16 Abbildung 2.2 LED-Anzeigen LED "Pfeil links" LED "Pfeil rechts" Anzeige-Modus Für die LED-Anzeige können Sie folgende Modi auswählen: Modus 1: Automatikmodus • Abwechselnde Anzeige der Bank IO1/2 ... IO7/8 und der Bank IO9/10 ... IO15/16 •... - Seite 9 ICA-16IO-G20-IO-P16 Produktbeschreibung LED "Pfeil links" Die LED "Pfeil links" steht für die Anzeige der IO-Ports IO1/2 ... IO7/8. Die Nummern 1 ... 8 über den LEDs ordnen die Ports zu. Status Funktion Status der Ports IO9/10 bis IO15/16 wird angezeigt LED "Pfeil rechts"...
-
Seite 10: Schnittstellen Und Anschlüsse
ICA-16IO-G20-IO-P16 Produktbeschreibung Schnittstellen und Anschlüsse Anschlüsse Ein-/Ausgänge Die Sensoren und Aktoren werden über Kabel mit M8-Rundsteckern am Modul angeschlos- sen: • Anschluss: Buchse, vierpolig Steckerbelegung Anschluss für Steckverbinder Steckertyp/Steckerbelegung Eingang: LF004-GS1-A gemäß Ein-/Ausgänge IEC/EN 61076-2-104 M8, 4-polig, Buchse, Überwurfmutter, A-kodiert Passender Gegenstecker: LM004-Gx1-A oder ähnlich... -
Seite 11: Installation
Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren Zeit- punkt eingelagert oder verschickt werden muss. Bei Fragen wenden Sie sich bitte an Pepperl+Fuchs. Montage Montieren Sie das Gerät mit beiden Laschen (1) auf einem festen zusammenhängenden Untergrund. -
Seite 12: Anschluss Aktoren Und Sensoren
ICA-16IO-G20-IO-P16 Installation Anschluss Aktoren und Sensoren Der Anschluss von IO-Link, den Ein- und Ausgängen erfolgt über Standard-Rundsteckverbin- der. IO-Link IO1/2 ... IO15/16 IO1,3 ... 15 IO1... 16 IO2,4 ... 16 n.c. Abbildung 3.2 Anschluss-Verdrahtungsplan Warnung! Schaden an Kontakten Verbinden oder trennen Sie die Anschlüsse des Moduls nur im spannungsfreien Zustand. -
Seite 13: Reparatur Und Wartung
ICA-16IO-G20-IO-P16 Reparatur und Wartung Reparatur und Wartung Das Gerät darf nicht repariert, verändert oder manipuliert werden. Ersetzen Sie das Gerät im Fall eines Ausfalls immer durch ein Originalgerät. -
Seite 14: Firmware-Aktualisierung
ICA-16IO-G20-IO-P16 Firmware-Aktualisierung Firmware-Aktualisierung Das Gerät unterstützt Firmware-Aktualisierungen über IO-Link gemäß dem standardisierten IO- Link-Firmware-Update-Profil IOLFW. Die IOLFW-Dateien finden Sie unter www.pepperl- fuchs.com auf der Detailseite ihres Produkts. Eine Firmware-Aktualisierungen kann mit einem IO-Link-Device-Tool oder einer anderen Soft- ware durchgeführt werden, die Firmwareupdates unterstützt, z. B. PortVision DX. -
Seite 15: Anhang
ICA-16IO-G20-IO-P16 Anhang Anhang ASCII-Tabelle ASCII hex ASCII ASCII hex ASCII Space " & < >... - Seite 16 Pepperl+Fuchs Qualität Informieren Sie sich über unsere Qualitätspolitik: www.pepperl-fuchs.com/qualitaet www.pepperl-fuchs.com © Pepperl+Fuchs · Änderungen vorbehalten / DOCT-9127...
