ICE1-8IOL-S2-G60L-V1D
Inbetriebnahme bei PROFINET
5.2.4
Konfiguration der IO-Link-Kanäle
Eine Vorkonfiguration der I/O-Funktion wird automatisch für Steckplatz 1 des Baugruppenträ-
gers verwendet.
Standardmäßig sind alle Kanäle als "inaktiv" vorkonfiguriert. Die Konfigurationen der IO-Link-
Kanäle (C/Q oder Kanal A/Pin 4 des IO-Ports) in den Sub-Slots 2 ... 9 (Port 1 des Gerätes ent-
spricht dem Subslot 2, ..., Port 8 des Gerätes entspricht Sub-Slot 9) sind flexibel definierbar.
Die vom Hardware-Manager definierten Eingangs- und Ausgangsadressen können geändert
werden.
Konfiguration eines IO-Link-Kanals löschen
1.
Um einen IO-Link-Kanal zu löschen, wählen Sie den gewünschten IO-Link-Kanal in "Device
View" aus.

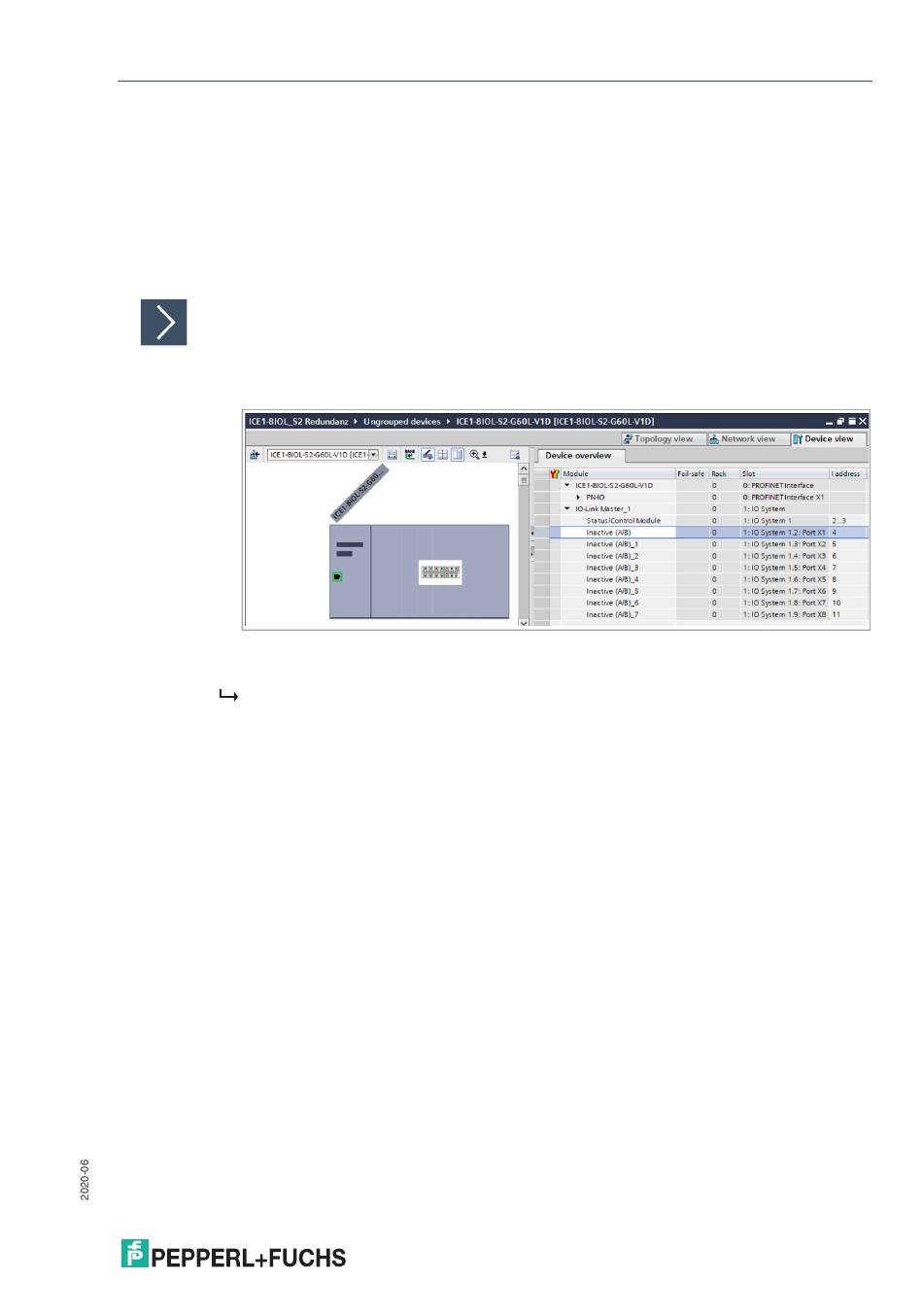

Abbildung 5.11
2.
Klicken Sie mit der rechten Maustaste auf diesen Eintrag.
Es erscheint folgendes Menü:
27
