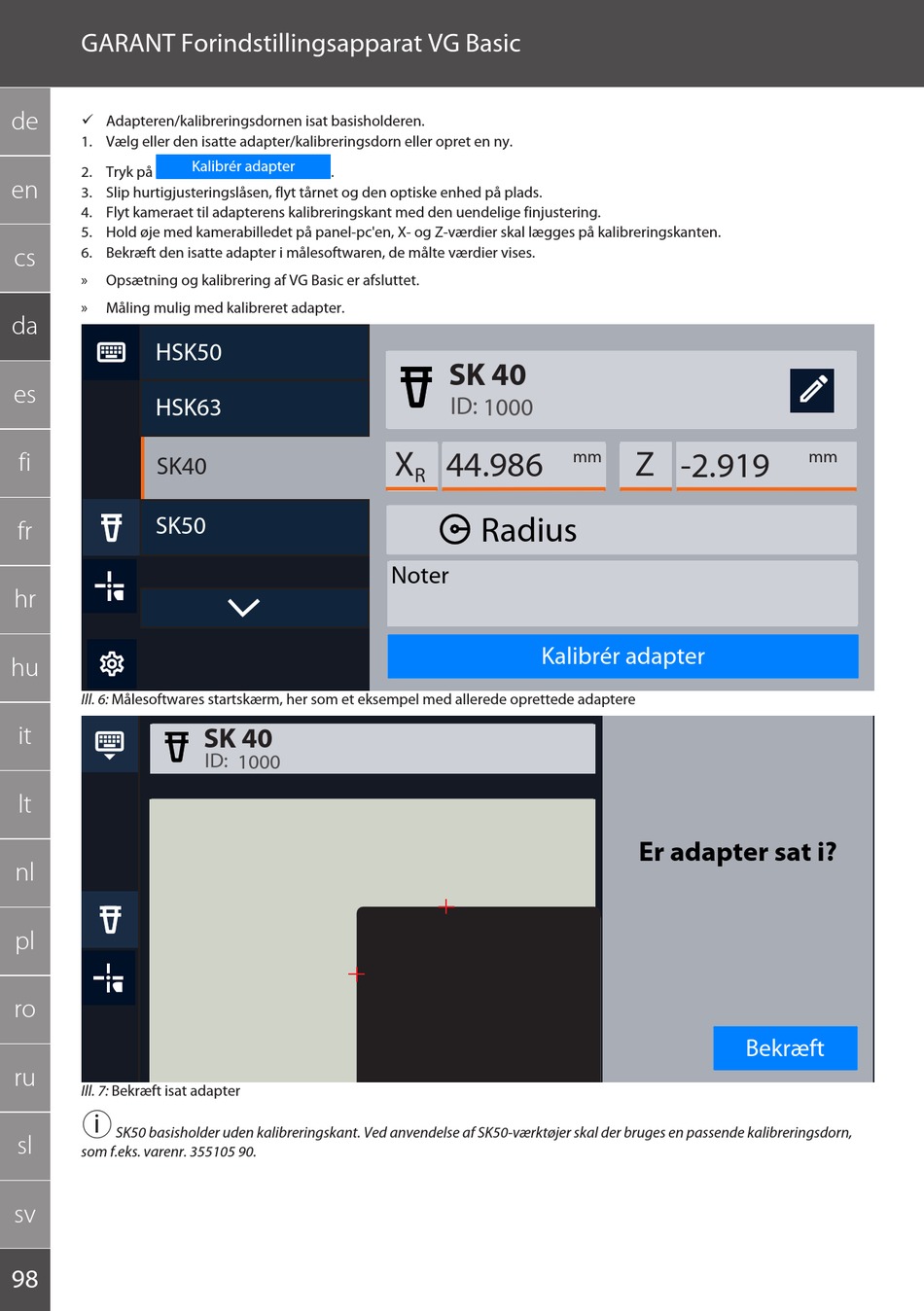

GARANT Forindstillingsapparat VG Basic
de
ü Adapteren/kalibreringsdornen isat basisholderen.
1. Vælg eller den isatte adapter/kalibreringsdorn eller opret en ny.
2. Tryk på
en
3. Slip hurtigjusteringslåsen, flyt tårnet og den optiske enhed på plads.
4. Flyt kameraet til adapterens kalibreringskant med den uendelige finjustering.
5. Hold øje med kamerabilledet på panel-pc'en, X- og Z-værdier skal lægges på kalibreringskanten.
cs
6. Bekræft den isatte adapter i målesoftwaren, de målte værdier vises.
»
Opsætning og kalibrering af VG Basic er afsluttet.
»
Måling mulig med kalibreret adapter.
da
HSK50
es
HSK63
fi
SK40
SK50
fr
hr
hu
Ill. 6: Målesoftwares startskærm, her som et eksempel med allerede oprettede adaptere
it
lt
nl
pl
ro
ru
Ill. 7: Bekræft isat adapter
i
SK50 basisholder uden kalibreringskant. Ved anvendelse af SK50-værktøjer skal der bruges en passende kalibreringsdorn,
sl
som f.eks. varenr. 355105 90.
sv
98
Kalibrér adapter
.
SK 40
ID: 1000
SK 40
ID: 1000
X
44.986
R
Radius
Noter
Kalibrér adapter
mm
Z
-2.919
Er adapter sat i?
Bekræft
mm
