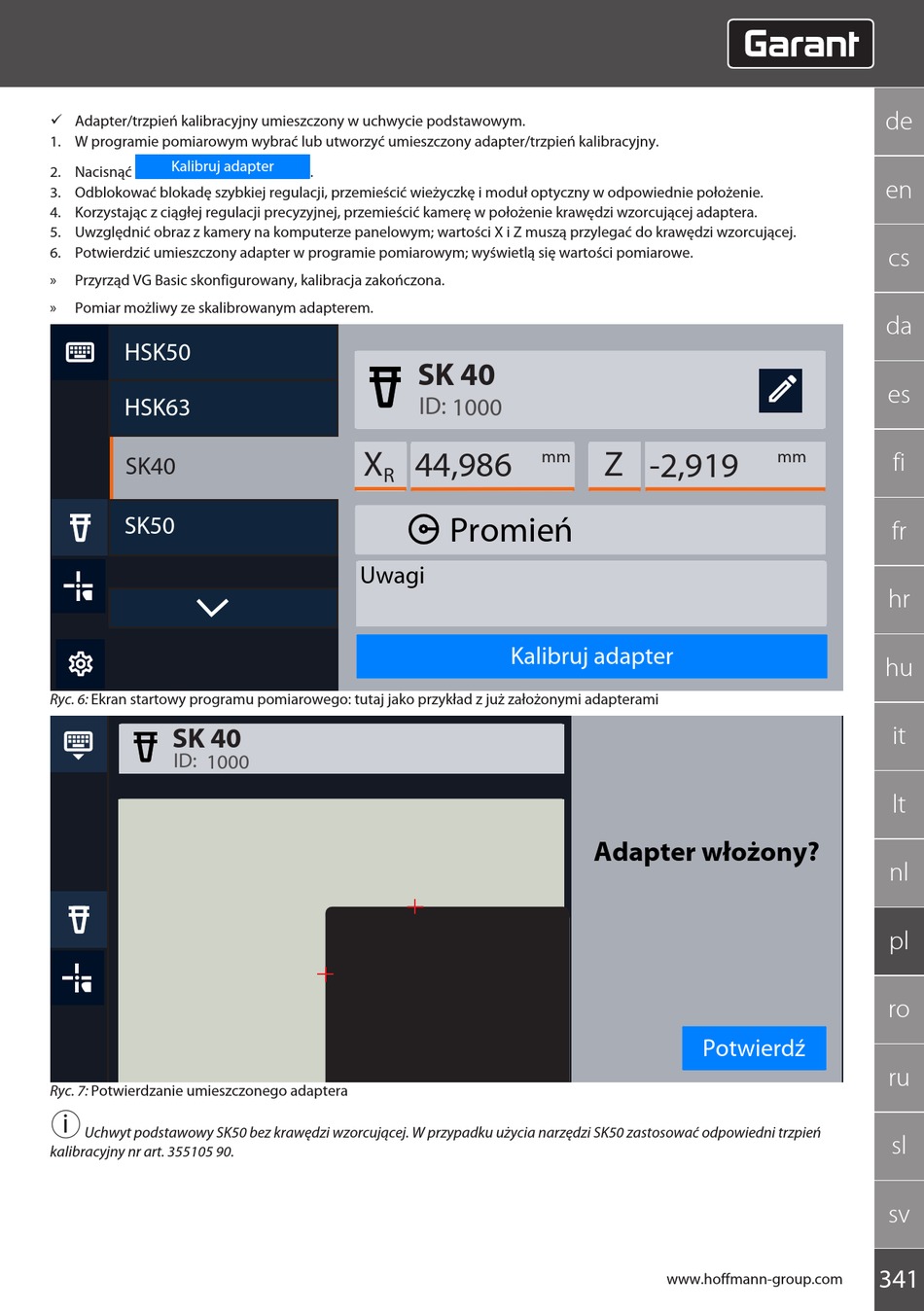

ü Adapter/trzpień kalibracyjny umieszczony w uchwycie podstawowym.
1. W programie pomiarowym wybrać lub utworzyć umieszczony adapter/trzpień kalibracyjny.
Kalibruj adapter
2. Nacisnąć
3. Odblokować blokadę szybkiej regulacji, przemieścić wieżyczkę i moduł optyczny w odpowiednie położenie.
4. Korzystając z ciągłej regulacji precyzyjnej, przemieścić kamerę w położenie krawędzi wzorcującej adaptera.
5. Uwzględnić obraz z kamery na komputerze panelowym; wartości X i Z muszą przylegać do krawędzi wzorcującej.
6. Potwierdzić umieszczony adapter w programie pomiarowym; wyświetlą się wartości pomiarowe.
»
Przyrząd VG Basic skonfigurowany, kalibracja zakończona.
»
Pomiar możliwy ze skalibrowanym adapterem.
HSK50
HSK63
SK40
SK50
Ryc. 6: Ekran startowy programu pomiarowego: tutaj jako przykład z już założonymi adapterami
SK 40
ID: 1000
Ryc. 7: Potwierdzanie umieszczonego adaptera
i
Uchwyt podstawowy SK50 bez krawędzi wzorcującej. W przypadku użycia narzędzi SK50 zastosować odpowiedni trzpień
kalibracyjny nr art. 355105 90.
.
SK 40
ID: 1000
X
44,986
R
Promień
Uwagi
mm
Z
-2,919
Kalibruj adapter
Adapter włożony?
www.hoffmann-group.com
mm
Potwierdź
de
en
cs
da
es
fi
fr
hr
hu
it
lt
nl
pl
ro
ru
sl
sv
341
