3. Citiți valorile axei X și Z de pe gravura adaptorului și introduceți-le.
» Respectați datele pentru milimetri, inch, precum și raza sau diametrul.
Salvare
4. Cu
en
5. Efectuați Cursa de referențiere/calibrarea [} Pagina 367].
7.1.3. Editare și ștergere
i
cs
Toate valorile create anterior pot fi suprascrise. Valorile X și Z se găsesc pe adaptorul GARANT.
Ștergeți adaptorul selectat.
7.2. FUNCȚIE DE MĂSURARE
da
i
Înainte de măsurare trebuie parcurși următorii pași:
1. Introduceți adaptorul/dornul de calibrare în suportul principal.
es
2. Selectați adaptorul sau creați-l.
3. Efectuați calibrarea.
fi
fr
hr
hu
10
it
lt
nl
pl
ro

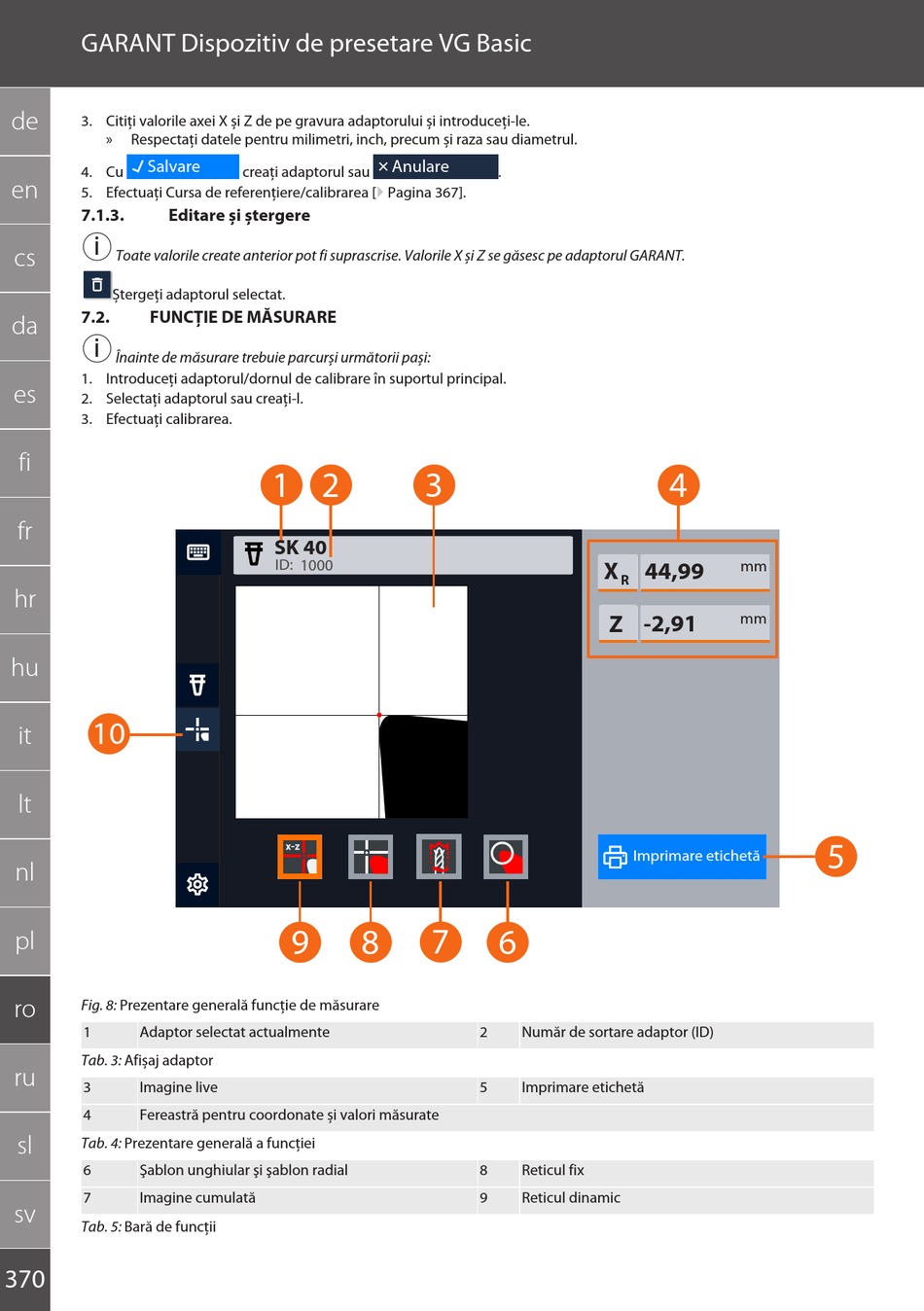

Fig. 8: Prezentare generală funcție de măsurare
1 Adaptor selectat actualmente
Tab. 3: Afișaj adaptor
ru
3 Imagine live
4 Fereastră pentru coordonate și valori măsurate
sl
Tab. 4: Prezentare generală a funcției
6 Şablon unghiular şi şablon radial
7 Imagine cumulată
sv
Tab. 5: Bară de funcții
370
Anulare
creați adaptorul sau
1 2
SK 40
ID:
1000
9 8
.
3
7 6
2 Număr de sortare adaptor (ID)
5 Imprimare etichetă
8 Reticul fix
9 Reticul dinamic
4
mm
X 44,99
R
mm
Z -2,91
Imprimare etichetă
5
