GARANT Voreinstellgerät VG Basic
de
Tab. 6: Hilfs- und Sonderfunktionen
7.2.1.

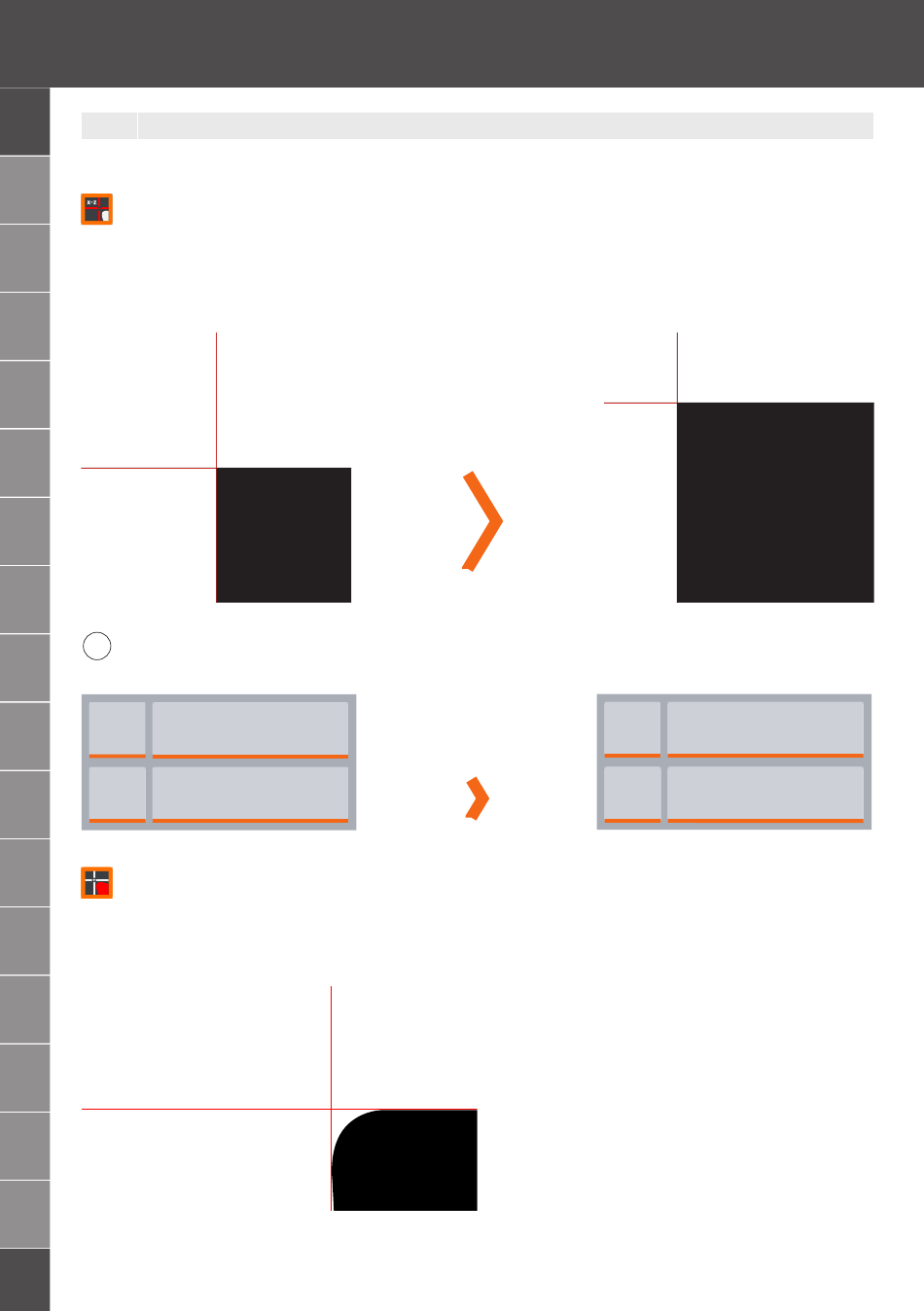

Dynamisches Fadenkreuz
en
Zur dynamischen Berechnung des Schnittpunktes aus maximalen X- und Z-Werten.
Messfunktion sucht im Livebild maximale X- und Z-Werte und konstruiert aus den Werten eine vertikale und horizontale
cs
Linie.
Der Schnittpunkt beider Linien ergibt die Koordinaten des konstruierten Punktes.
Koordinaten des Schnittpunktes aus vertikalen und horizontalen Linien werden bei Verschiebung des Werkzeugs im Li-
vebild neu berechnet.
da
es
fi
fr
hr
Abb. 9: Konstruierter Punkt im Livebild
i
Im Messwertfenster ist beim Verschieben des Werkzeugs im Livebild keine signifikante Änderung der Koordinaten zu beob-
hu
achten.
X
44.99
it
R
-2.93
Z
lt
7.2.2.
Festes Fadenkreuz
nl
Messfunktion zur Anzeige der Position der Fadenkreuzmitte im Livebild in Koordinaten X und Z.
1. Verriegelung der Schnellverstellung lösen, Turm und optische Einheit in Position fahren.
2. Werkzeug mit Endlosfeinverstellung in Sichtfeld der Kamera bringen.
pl
3. Maximalen Fokus mit dynamischer Fokusanzeige einstellen.
4. Schneide mit Feinverstellung zum Fadenkreuz bewegen.
ro
ru
Z: -0.007
sl
sv
20
Nach Verschiebung
im Livebild
Nach Verschiebung
mm
im Livebild
mm
X: 0.008
X
R
Z
Rote Linie, solange Schneide nicht nahe anliegt.
mm
44.99
mm
-2.93
