ü Adapter/kalibreringsdorn ilagd i grundfästet.
1. Välj eller skapa ilagd adapter/kalibreringsdorn i mätprogramvaran.
Kalibrering av adaptern
2. Tryck på
3. Lossa snabbjusteringens spärr och kör tornet och den optiska enheten i position.
4. Kör kameran med ändlös finjustering till positionen för adapterns kalibreringskant.
5. Beakta kamerabilden på pekskärms-PC:n, X- och Z-värdena måste ligga an på kalibreringskanten.
6. Bekräfta den ilagda adaptern i mätprogramvaran, mätvärdena visas.
»
VG Basic inställd och kalibrering avslutad.
»
Mätning möjlig med kalibrerad adapter.
HSK50
HSK63
SK40
SK50

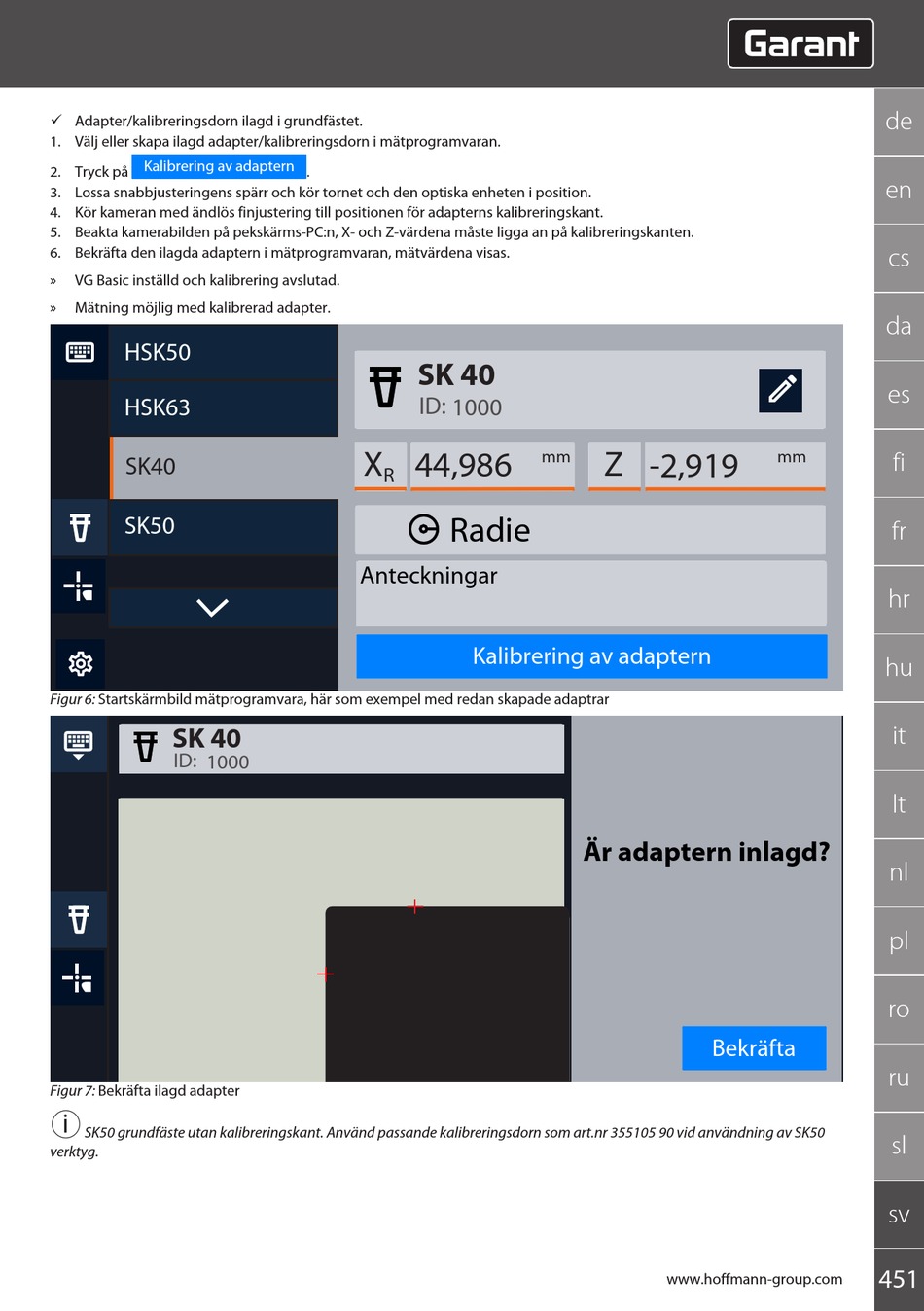

Figur 6: Startskärmbild mätprogramvara, här som exempel med redan skapade adaptrar
SK 40
ID: 1000
Figur 7: Bekräfta ilagd adapter
i
SK50 grundfäste utan kalibreringskant. Använd passande kalibreringsdorn som art.nr 355105 90 vid användning av SK50
verktyg.
.
SK 40
ID: 1000
X
44,986
R
Radie
Anteckningar
Kalibrering av adaptern
mm
Z
-2,919
Är adaptern inlagd?
Bekräfta
